iTNC 530 HEIDENHAIN 75
3.3 Etalo
n
n
ag
e
aut
o
mat
ique
des pièces

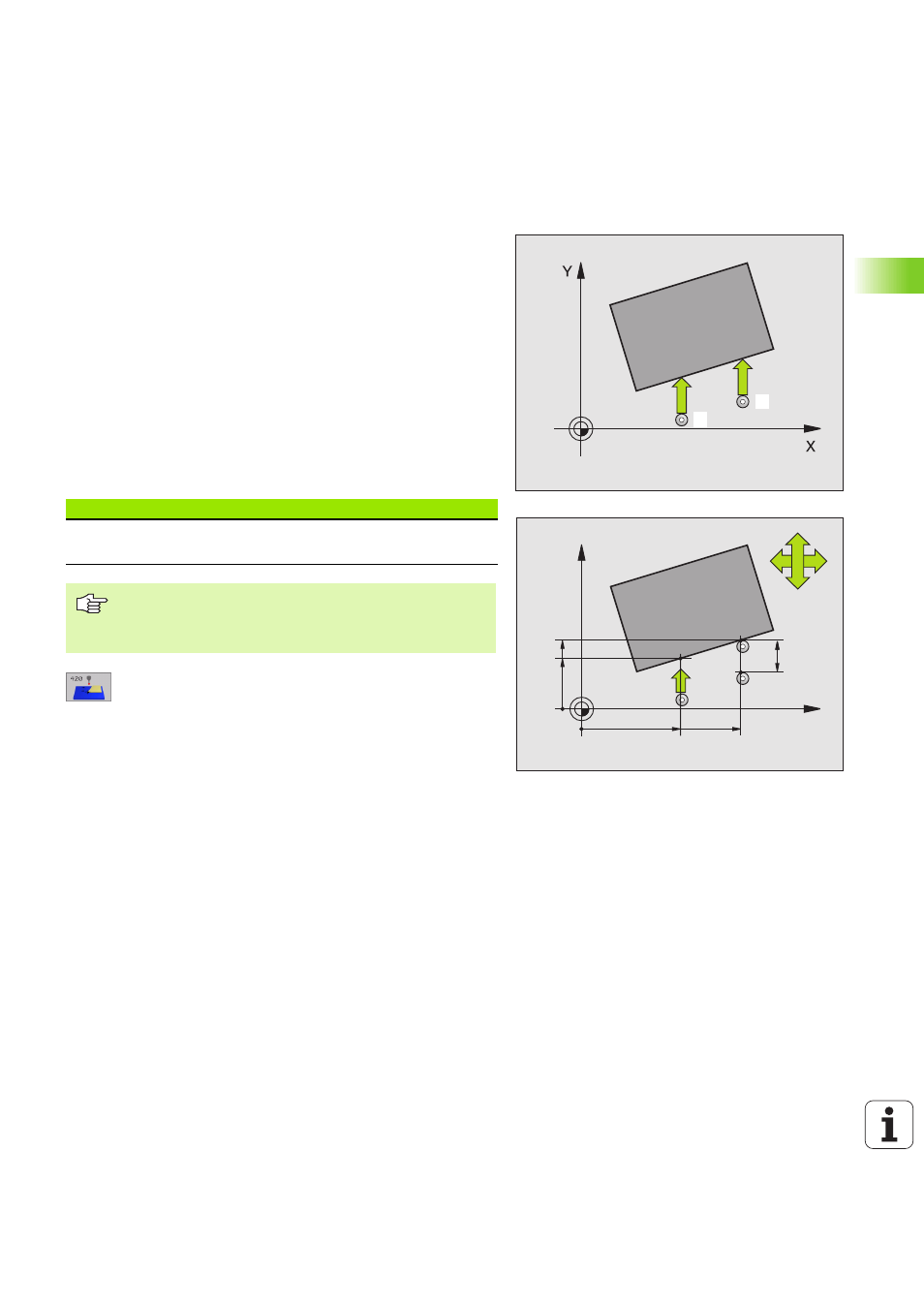

MESURE ANGLE (cycle palpeur 420,
DIN/ISO: G420)
Le cycle palpeur 420 détermine l'angle formé par n'importe quelle
droite et l'axe principal du plan d'usinage.
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 7) au point de palpage
programmé
1 . Ce faisant, la TNC décale le palpeur de la valeur de
la distance d'approche, dans le sens opposé au sens de
déplacement défini
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (PM6120 ou PM6360).
3 Puis, le palpeur se déplace vers le point de palpage suivant 2 et
exécute la deuxième opération de palpage
4 La TNC rétracte le palpeur à la hauteur de sécurité et mémorise
l'angle calculé dans le paramètre Q suivant:
U U U U 1er point de mesure sur 1er axe Q263 (en absolu):
Coordonnée du premier point de palpage dans l'axe
principal du plan d'usinage
U U U U 1er point de mesure sur 2ème axe Q264 (en absolu):
Coordonnée du premier point de palpage dans l'axe
auxiliaire du plan d'usinage
U U U U 2ème point de mesure sur 1er axe Q265 (en absolu):
Coordonnée du deuxième point de palpage dans l'axe
principal du plan d'usinage
U U U U 2ème point de mesure sur 2ème axe Q266 (en absolu):
Coordonnée du deuxième point de palpage dans l'axe
auxiliaire du plan d'usinage
U U U U Axe de mesure Q272: Axe sur lequel doit être
effectuée la mesure:
1: Axe principal = axe de mesure
2: Axe auxiliaire = axe de mesure
3:Axe du palpeur = axe de mesure
1
2
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
– +
Q267
MP6140
+
Q320
Numéro paramètre Signification
Q150 Angle mesuré se référant à l'axe
principal du plan d'usinage
Remarques avant que vous ne programmiez
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
