HEIDENHAIN iTNC 530 (340 420) Touch Probe Cycles Manuel d'utilisation
Page 44
32
3 Cycles palpeurs pour le contrôle automatique de la pièce
3.1 E
n
reg
istr
er au
to
matiqu
ement le d
ésa
xag
e
de la p
ièce
U
U
U
U
1er tenon: Centre sur 1er axe
(en absolu): Centre
du premier tenon dans l'axe principal du plan
d'usinage
U
U
U
U
1er tenon: Centre sur 2ème axe
Q269 (en absolu):
Centre du premier tenon dans l'axe auxiliaire du plan
d'usinage
U
U
U
U
Diamètre tenon 1
Q313: Diamètre approximatif du
premier tenon. Introduire de préférence une valeur
trop grande
U
U
U
U
Haut. mes. tenon 1 dans axe TS
Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure du tenon 1
U
U
U
U
2ème tenon: Centre sur 1er axe
Q270 (en absolu):
Centre du deuxième tenon dans l'axe principal du
plan d'usinage
U
U
U
U
2ème tenon: Centre sur 2ème axe
Q271 (en absolu):
Centre du deuxième tenon dans l'axe auxiliaire du
plan d'usinage
U
U
U
U
Diamètre tenon 2
Q314: Diamètre approximatif du
deuxième tenon. Introduire de préférence une valeur
trop grande
U
U
U
U
Haut. mes. tenon 2 dans axe TS
Q315 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure du tenon 2
U
U
U
U
Distance d'approche
Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
U
U
U
U
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)
U
U
U
U
Déplacement haut. sécu.
Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Déplacement entre les points de mesure, à la
hauteur de mesure
1: Déplacement entre les points de mesure, à la
hauteur de sécurité
U
U
U
U
Valeur config. rotation de base
Q307 (en absolu):
Introduire l'angle de la droite de référence si le
désaxage à mesurer ne doit pas se référer à l'axe
principal mais à une droite quelconque. Pour la
rotation de base, la TNC calcule alors la différence
entre la valeur mesurée et l'angle de la droite de
référence
Exemple: Séquences CN
5 TCH PROBE 402 ROT AVEC 2 TENONS
Q268=-37 ;1ER CENTRE 1ER AXE
Q269=+12 ;1ER CENTRE 2EME AXE
Q313=60 ;DIAMETRE TENON 1
Q261=-5 ;HAUT. MESURE 1
Q270=+75 ;2EME CENTRE 1ER AXE
Q271=+20 ;2EME CENTRE 2EME AXE
Q314=60 ;DIAMETRE TENON 2
Q215=-5 ;HAUT. MESURE 2
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE SECURITE
Q301=0 ;DEPLAC. HAUT. SECU.
Q307=+0 ;ROT. BASE CONFIGUREE

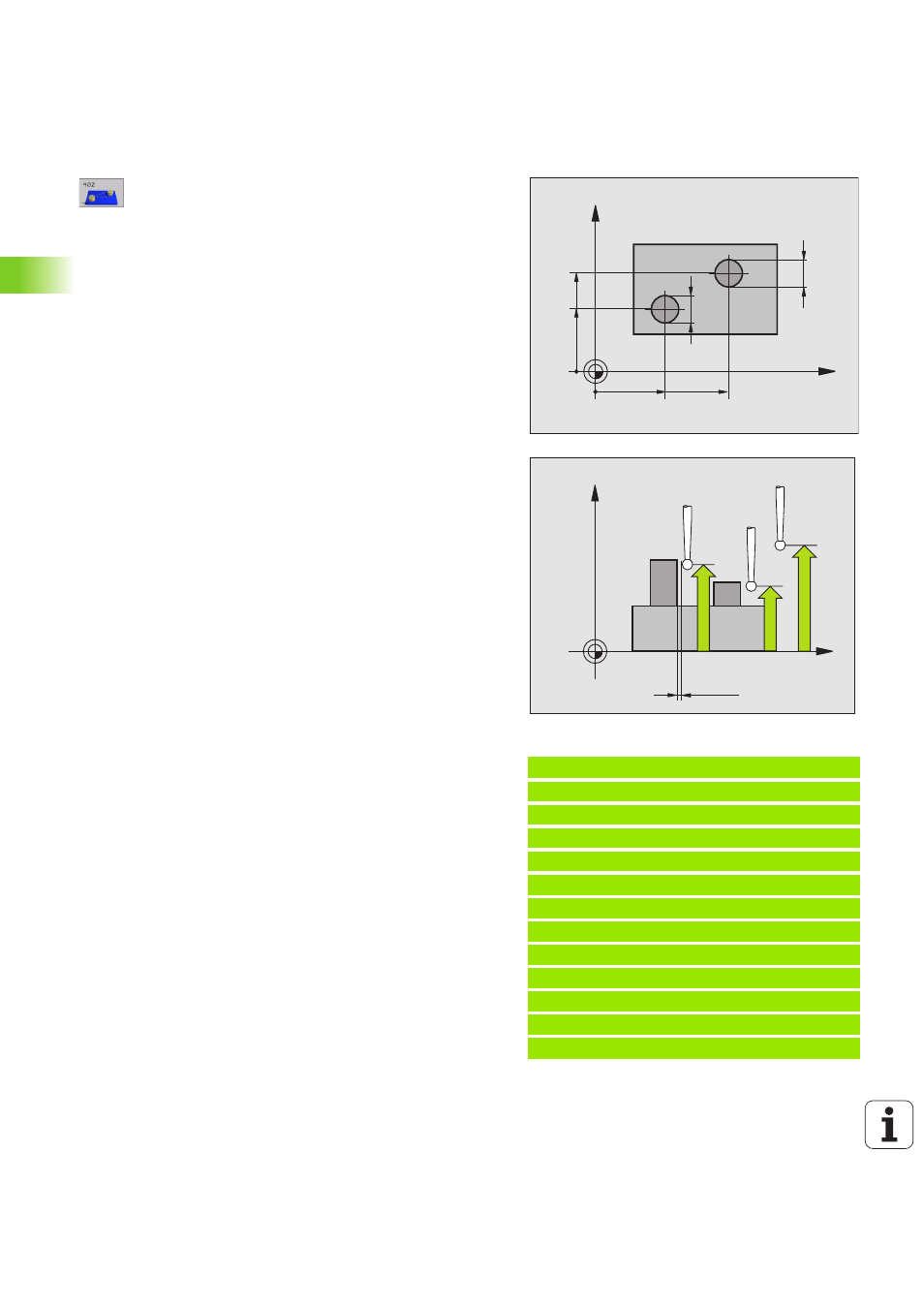

X
Y
Q271
Q269
Q268
Q270
Q313
Q314
X
Z
Q261
Q260
Q315
MP6140
+
Q320
