3 Cycles palpeurs pour le contrôle automatique de la pièce
3.3 Etalo
n
n
ag
e
aut
o
mat
ique
des pièces
U
U
U
U

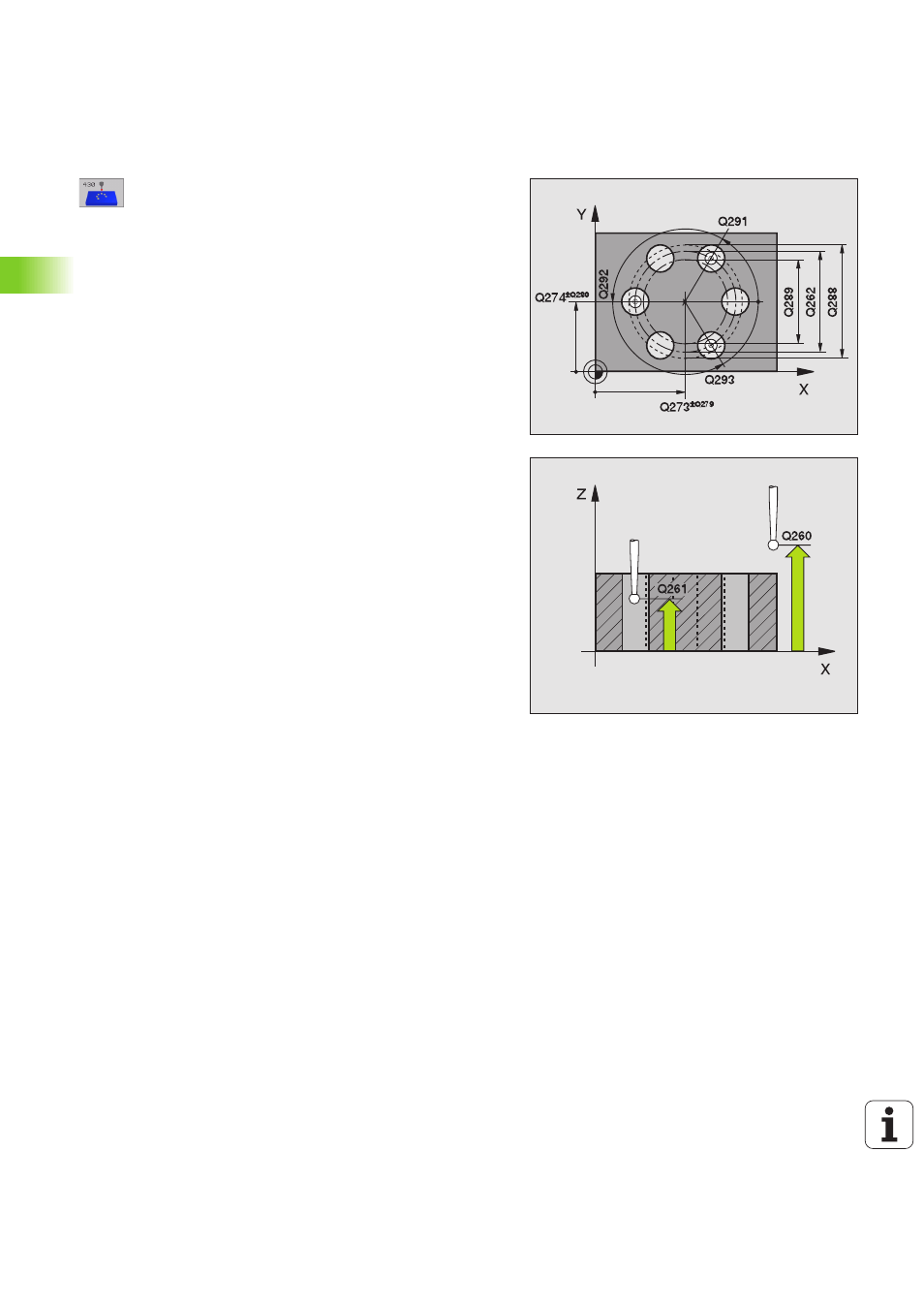

Centre 1er axe
Q273 (en absolu): Centre du cercle de
trou (valeur nominale) dans l'axe principal du plan
d'usinage
U
U
U
U
Centre 2ème axe
Q274 (en absolu): Centre du cercle
de trou (valeur nominale) dans l'axe auxiliaire du plan
d'usinage
U
U
U
U
Diamètre nominal
Q262: Introduire le diamètre du
cercle de trous
U
U
U
U
Angle 1er trou
Q291 (en absolu): Angle en
coordonnées polaires du premier centre de trou dans
le plan d'usinage
U
U
U
U
Angle 2ème trou
Q292 (en absolu): Angle en
coordonnées polaires du deuxième centre de trou
dans le plan d'usinage
U
U
U
U
Angle 3ème trou
Q293 (en absolu): Angle en
coordonnées polaires du troisième centre de trou
dans le plan d'usinage
U
U
U
U
Hauteur mesure dans axe palpage
Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
U
U
U
U
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)
U
U
U
U
Cote max.
Q288: Diamètre max. autorisé pour le
cercle de trous
U
U
U
U
Cote min.
Q289: Diamètre min. autorisé pour le cercle
de trous
U
U
U
U
Tolérance centre 1er axe
Q279: Ecart de position
autorisé dans l'axe principal du plan d'usinage
U
U
U
U
Tolérance centre 2ème axe
Q280: Ecart de position
autorisé dans l'axe auxiliaire du plan d'usinage
