Manuel d’instructions AR6
61 de 77

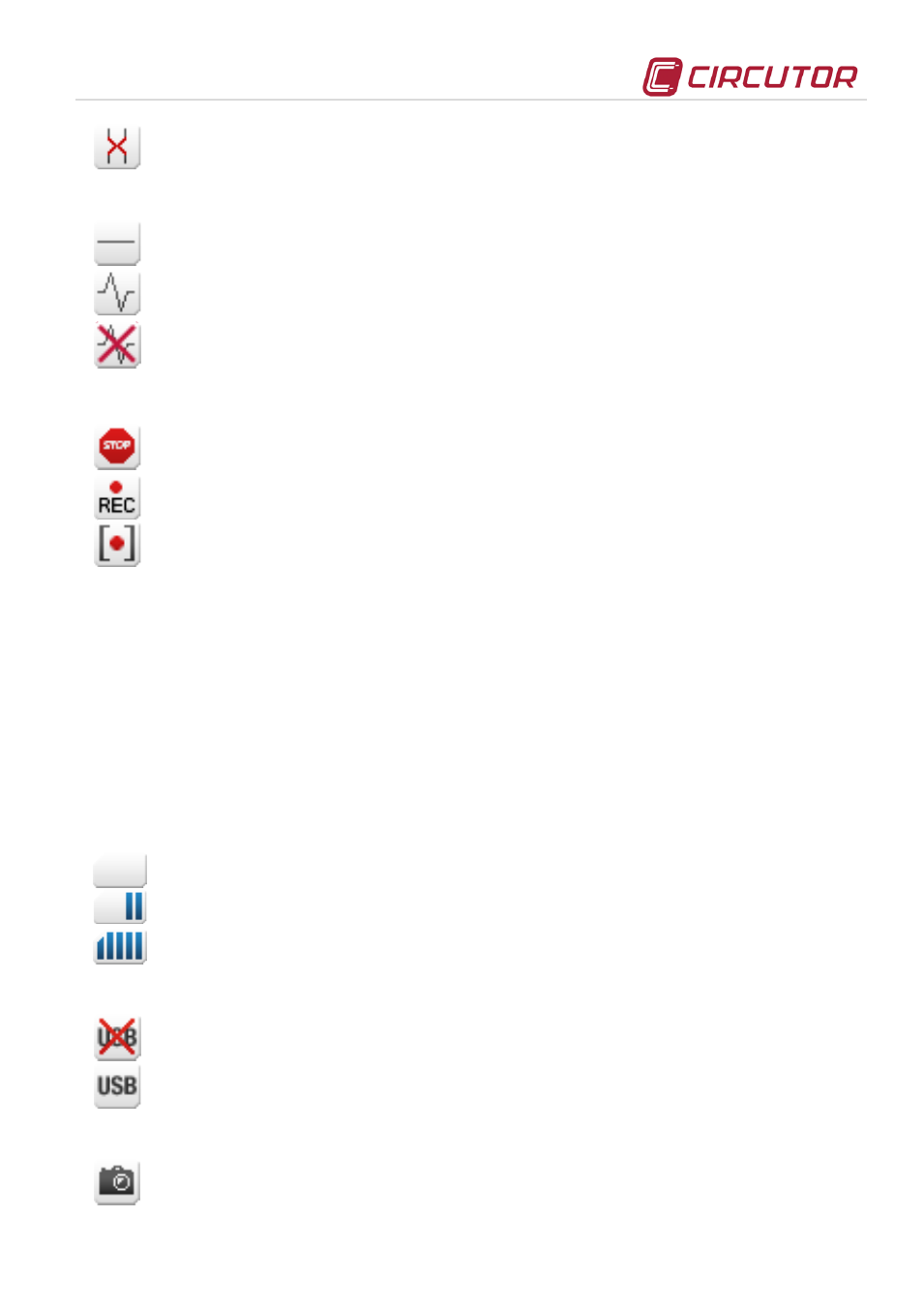

Indique que l’équipement a une possible erreur de connectique dans les phases.
9.1.4 Détection d’événement
Indique que l’analyseur ne détecte aucun événement ni transitoire en fonction de
la configuration établie par l’utilisateur.
Indique que l’équipement détecte un événement en ce moment, en fonction de la
configuration établie par l’utilisateur.
Indique que la détection et l’enregistrement des événements de qualité (EVQ) ou
transitoires (TRN) ont été désactivés automatiquement.
9.1.5 État d’enregistrement
Indique à l’utilisateur que l’analyseur se trouve en mode de visualisation. Cette
icône permet de modifier les paramètres de configuration de l’équipement.
REC indique à l’utilisateur que l’équipement se trouve en mode d’enregistrement.
Indique que l’équipement a un trigger programmé pour enregistrer sous forme
automatique.
Il existe trois types de condition pour réaliser sous forme automatique l’enregistrement de
données. Le déclenchement par intervalle de temps (répétitif ou périodique) et la condition
de variable. La fonction de trigger n’agit que lorsque l’analyseur se trouve en mode
d’enregistrement REC.
• Trigger d’intervalle de temps : Permet de réaliser l’enregistrement des paramètres
électriques dans un intervalle de temps programmé.
• Trigger périodique : Permet de réaliser l’enregistrement des paramètres électriques
périodiquement dans un intervalle de temps programmé.
• Variable : Permet de réaliser des enregistrements lorsque la condition par
comparaison d’une variable électrique est accomplie.
9.1.6 Capacité de mémoire
Indique que la mémoire interne de l’analyseur est vide
Indique que 60% la mémoire de l’équipement est libre.
Indique que la mémoire est pleine et que l’utilisateur doit la vider pour réaliser de
nouveaux enregistrements.
9.1.7 Connexion USB
Indique que le port USB de l’équipement n’est pas activé.
Indique que l’équipement a activé les communications par le port USB. Dans cet
état l’équipement NE permet PAS l’enregistrement de données.
9.1.8 Photo
Indique que l’analyseur est en processus de capture de paramètres instantanés
et formes d’onde d’une photo.
