Manuel d’instructions AR6
36 de 77

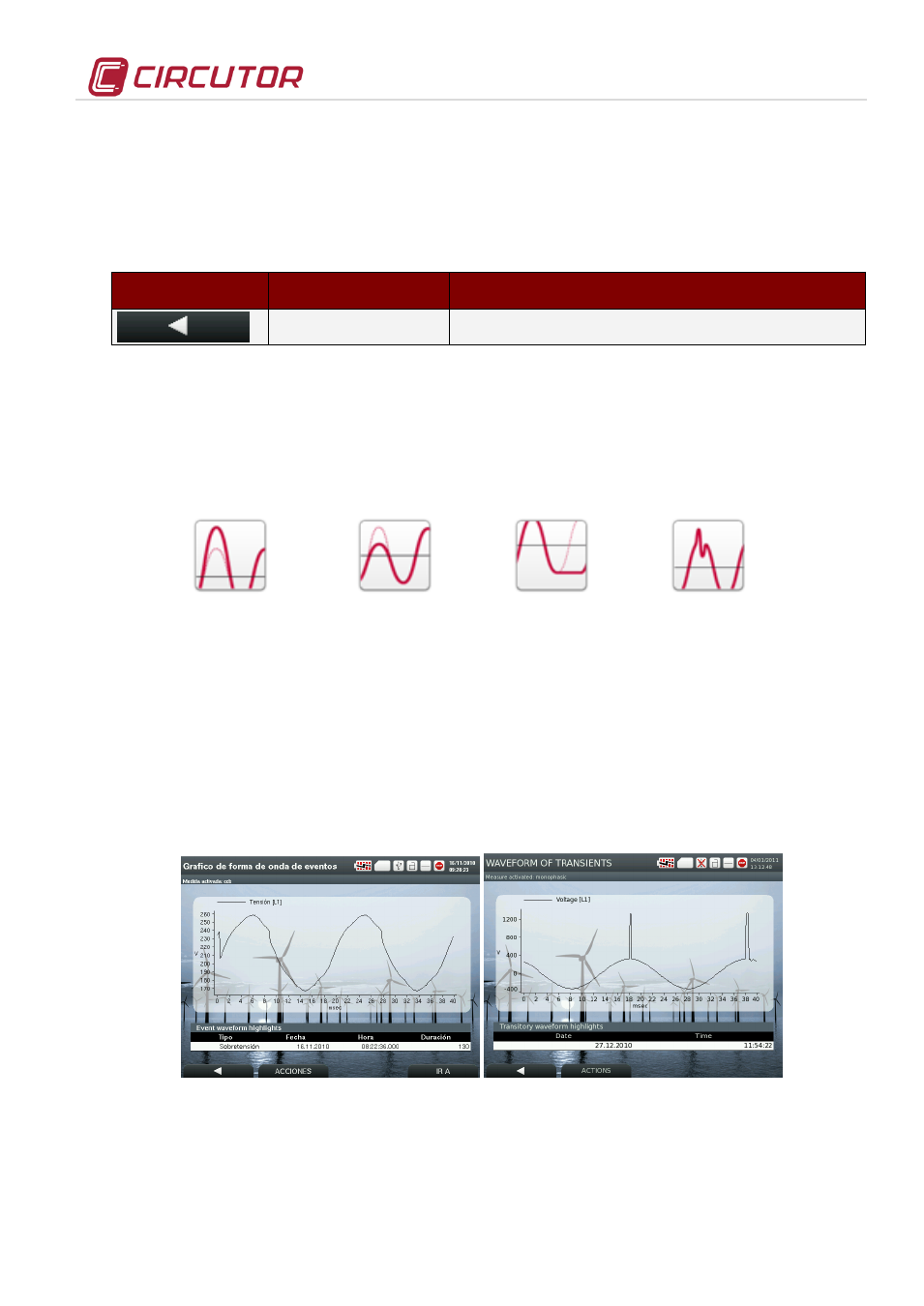

Sur cet écran l’utilisateur peut voir, outre la forme d’onde, le reste des valeurs qui
appartiennent au transitoire comme le type de transitoire détecté, la phase concernée, la
date et l’heure auxquelles ceci s’est produit et les millisecondes que le transitoire a duré.
Le menu de l’écran de transitoires est :
Touche Fonction Description
BACK
Permet de retourner à l’écran précédent.
Il existe différents types de transitoires que l’analyseur peut détecter. Ceux-ci sont
identifiés avec différentes icônes de telle sorte que l’utilisateur les identifie plus
rapidement. Chacun d’entre eux correspond à la configuration que l’utilisateur a réalisée
sur l’écran de configuration de captures de photo et enregistrement d’événements EVQ.
SURTENSION CREUX COUPURES TRANSITOIRE
Au moyen des touches de déplacement ▼/▲ il est possible de se déplacer dans les
différents transitoires montrés sur le tableau. Une fois que le curseur se trouve sur le
transitoire souhaité, avec la touche de confirmation l on accède à la fenêtre qui
correspond à la forme d’onde de l’événement sélectionné.
7.2.3.1 Forme d’onde du transitoire
C’est un écran graphique sur lequel est montrée la forme d’onde de l’événement qui a été
sélectionné sur le tableau de la liste de perturbations enregistrées.
Sur cet écran, de même que sur le reste des écrans graphiques, il est possible de réaliser
des agrandissements de certaines de ses zones.
