Paramètres Configurables :
• La méthode de détection du transitoire
souhaitée.
• Seuil de distorsion Vrms ou paramètre
de configuration correspondant
La configuration des transitoires configurée sur cet écran est celle que l’analyseur AR6
applique pour leur détection et enregistrement. L’écran de configuration peut varier en
fonction de la méthode de sélection utilisée.
Les options que permet l’équipement sont :
7.1.2.5.1 CRÊTE
La détection du transitoire moyennant la valeur de crête, est réalisée lorsque la valeur
absolue d’un échantillon de tension dans un cycle dépasse la valeur configurée.
La configuration de la valeur de Crête doit correspondre à la valeur maximale d’un
échantillon de tension que nous souhaitons détecter et enregistrer.
Il faut configurer la valeur phase-neutre maximum. Dans le cas de ne pas disposer de
neutre, il faut configurer la valeur de tension maximum phase-phase / √3.

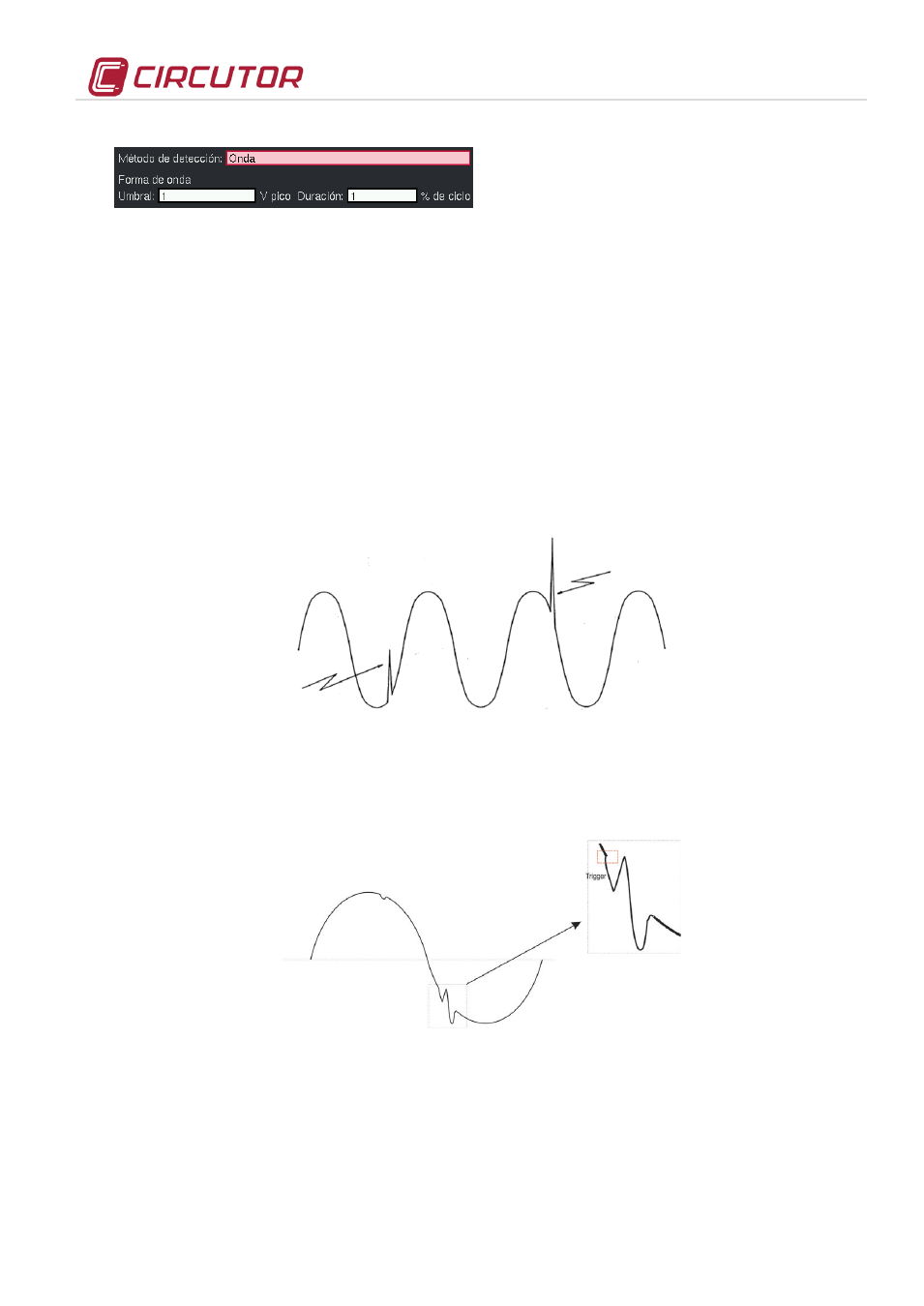

7.1.2.5.2 ONDE
La détection du transitoire à travers la forme d’onde, est réalisée lorsqu’il existe un défaut
dans la forme d’onde qui dépasse la valeur de configuration par l’utilisateur dans le
champ Seuil et d’une durée supérieure au % du cycle indiqué dans le champ Durée.
7.1.2.5.3 Valeurs RMS
La détection de transitoires en fonction des valeurs RMS est réalisée en comparant la
valeur de chaque cycle de chaque canal, avec la valeur RMS antérieure de cycle du
même canal. Si la différence de valeur RMS dépasse ce qui est configuré par l’utilisateur,
le cycle actuel est enregistré comme défaut. La différence qui permet de programmer va
de 30 à 800 VRMS.
