Manuel d’instructions AR6
43 de 77

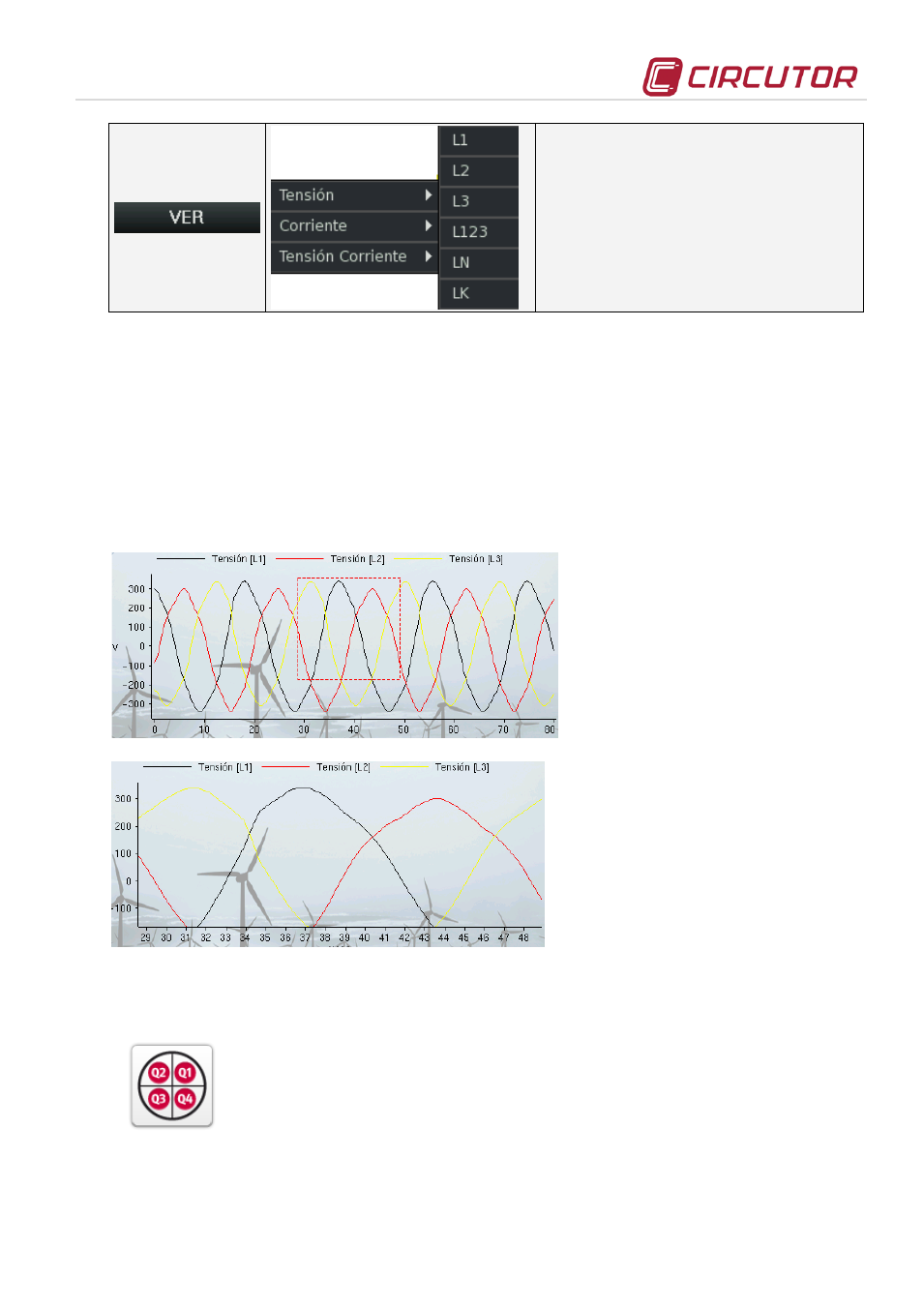

Permet de sélectionner entre les
phases L1, L2, L3, L123 ou LN pour
visualiser les formes d’onde sous une
forme indépendante.
7.5.1 Zoom
L’analyseur permet de réaliser un agrandissement de l’image sur l’écran de formes
d’onde. Pour ce faire il faut arrêter l’image. Déplacer le curseur avec les boutons ▼/ ▲
jusqu’à l’option “Pause” du menu ACTIONS.
Sélectionner ensuite Agrandir Image pour qu’apparaisse sur l’écran graphique un cadre
de couleur blanche et un trait discontinu. C’est la zone d’agrandissement.
Avec les curseurs de déplacement ◄/ ► et ▼/ ▲ le cadre est déplacé jusqu’à la zone
souhaitée. Avec le bouton l la position du cadre est confirmée et il change à la couleur
rouge.
Une fois la position bloquée,
avec les curseurs ◄/ ► et ▼/ ▲
il est possible de changer la
taille du cadre de sélection.
pour exécuter zoom, appuyer
sur l .
Après avoir appuyé, l’écran
montre la zone sélectionnée
agrandie.
Sélectionner Éloigner l’image
avec les curseurs ◄/ ► et ▼/ ▲
et appuyer sur l pour défaire le
zoom
7.6 QUADRANTS
Sur cet écran, sont visualisés outre les quadrants de puissance, les
valeurs des puissances de chacune des phases et la puissance totale.
• Puissance active kW
• Puissance réactive inductive kvarL
• Puissance réactive capacitive kvarC
• Facteur de puissance PF
• Cosinus phi Cos ϕ
