Manuel d’instructions AR6
26 de 77

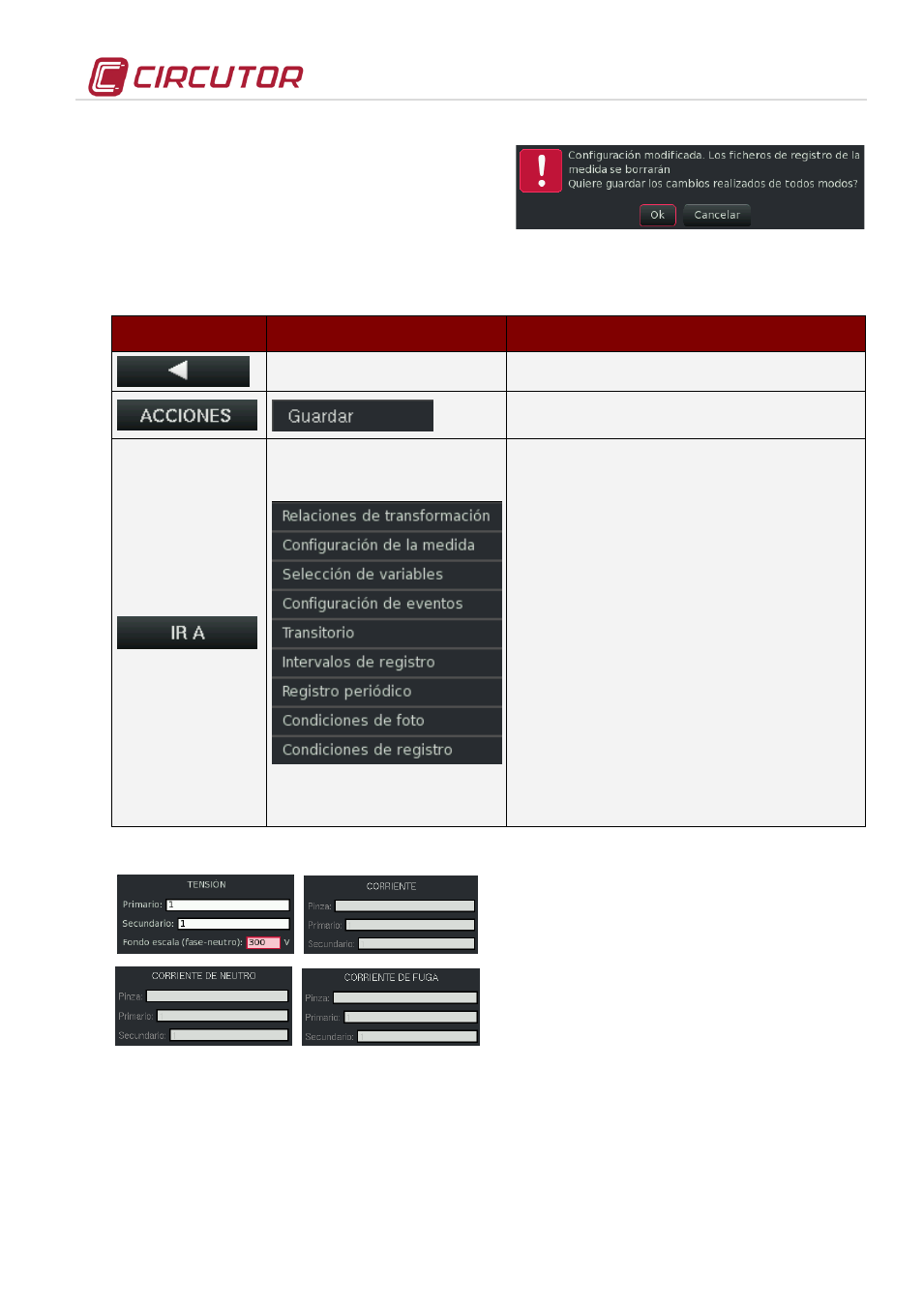

En essayant de modifier la mesure active,
l’équipement avertit l’utilisateur à travers le
message suivant de confirmation. Il est
important de lire les avertissements étant donné
que cela implique l’effacement des données
stockées dans la mémoire de cette mesure.
Le menu inférieur de tous les écrans de modification est :
Touche Fonction Description
BACK
Permet de retourner à l’écran précédent.
Sélectionner pour sauvegarder les
changements
• RELATIONS DE TRANSFORMATION :
Relations de transformateurs utilisés
• CONFIGURATION DE MESURE :
Circuit, période d’enregistrement, calcul de THD et
Demande Maximale .
• SÉLECTION DE VARIABLES :
Sélection des variables à enregistrer .
• CONFIGURATION D’ÉVÉNEMENTS :
Détection événements de qualité *.EVQ
• TRANSITOIRE :
Détection de transitoires
• INTERVALLES D’ENREGISTREMENT :
Période d’enregistrement (heure début et d’arrêt)
• ENREGISTREMENT PÉRIODIQUE :
Enregistrements périodiques répétés
• CONDITIONS DE PHOTO :
Conditions pour capture de photo *.PHO
• CONDITIONS D’ENREGISTREMENT :
Conditions pour début d’enregistrement selon
paramètres électriques.
7.1.2.1 RELATIONS DE TRANSFORMATION
Paramètres Configurables :
• Primaire et secondaire de tension
• Fond d’échelle de tension
• Échelle de pince installée en mesure
des phases.
• Échelle de pinces en mesure de
neutre.
• Échelle de pinces de fuites
L’équipement permet de configurer les relations des transformateurs de tension outre le
fond d’échelle souhaité pour mesurer la tension. La configuration correcte de ce fond
d’échelle permet à l’équipement de travailler avec la précision maximale.
En détectant la connexion d’un capteur sur les entrées de mesure de courant,
l’équipement montre l’écran de configuration des transformateurs de tension et des
capteurs de courant. L’équipement détecte la relation des capteurs connectés et montre
l’échelle de ces derniers. Dans le cas de connexion de capteurs de plusieurs échelles, il
faut sélectionner celle souhaitée pour l’enregistrement. L’analyseur en montre une par
