Paramètres Configurables :
• Tension nominale
• Seuil pour les crêtes
• Hystérèse des crêtes
• Seuil pour les creux
• Hystérèse des creux
• Seuil pour les coupures
• Hystérèse des coupures

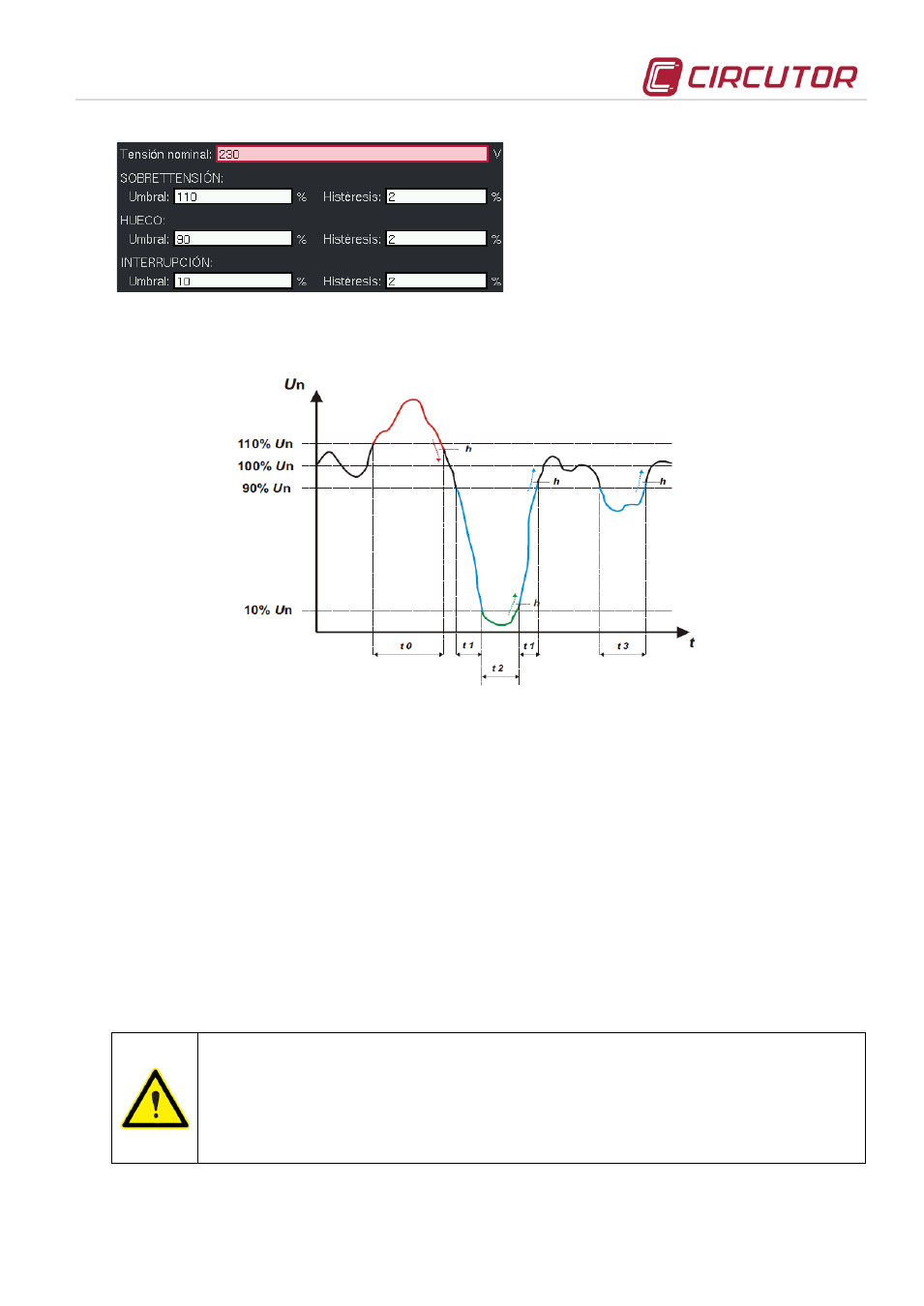

La façon de détecter les événements est montrée sur l’exemple suivant :
Le graphique montre un événement de qualité de surtension limité dans l’intervalle de
temps t0. La durée de l’événement de surtension est égale au temps où le signal se
trouve en dessus de la valeur configurée pour détecter des surtensions (égal à 110 % de
Vnom) plus le temps que met le signal à descendre de la valeur d’hystérèse programmée
normalement à 2%.
D’autres événements visibles sur le graphique sont limités à t1y t3. Ces événements
correspondent à des creux. Le creux général est configuré à 90% de Vnom et il est
enregistré ainsi jusqu’à descendre en dessous de 10% (dans ce cas une coupure est
enregistrée, représentée sur le graphique dans l’intervalle t2 ou elle revient à nouveau au
dessus d’une configuration de 90%, plus 2% d’hystérèse (Creux Hys).
Les événements de qualité enregistrés par l’AR6 doivent avoir une durée minimum de
10ms. Si l’événement ne dure pas ce temps minimum, il n’est pas enregistré comme tel,
bien qu’il affecte néanmoins la valeur moyenne calculée de cette période.
7.1.2.5 TRANSITOIRES
L’enregistrement de transitoires est désactivé durant 10 minutes de façon
automatique en détectant plus d’1 transitoire/seconde durant 15 secondes. Ce
processus de désactivation est réalisé 5 fois ; après quoi, l’enregistrement est
désactivé en permanence pour éviter qu’une mauvaise configuration dans la
détection de transitoires ne remplisse la mémoire interne de l’analyseur.
