Manuel d’instructions AR6
52 de 77
Montre les paramètres électriques calculés
relatifs à la qualité de réseau, à la demande de
puissance, à l’énergie consommée ou générée
et aux valeurs instantanées RMS.
7.9.6 Écran de Maximums ou Minimums
Il affiche les valeurs maximales ou minimales (selon sélection) des paramètres
électriques de base. En appuyant sur les flèches ▼/ ▲ on alterne la valeur, la date et
l’heure à laquelle se sont produits les maximums ou minimums.
Les options du menu inférieur de cet écran sont les mêmes que sur l’écran de valeurs
instantanées de qualité.

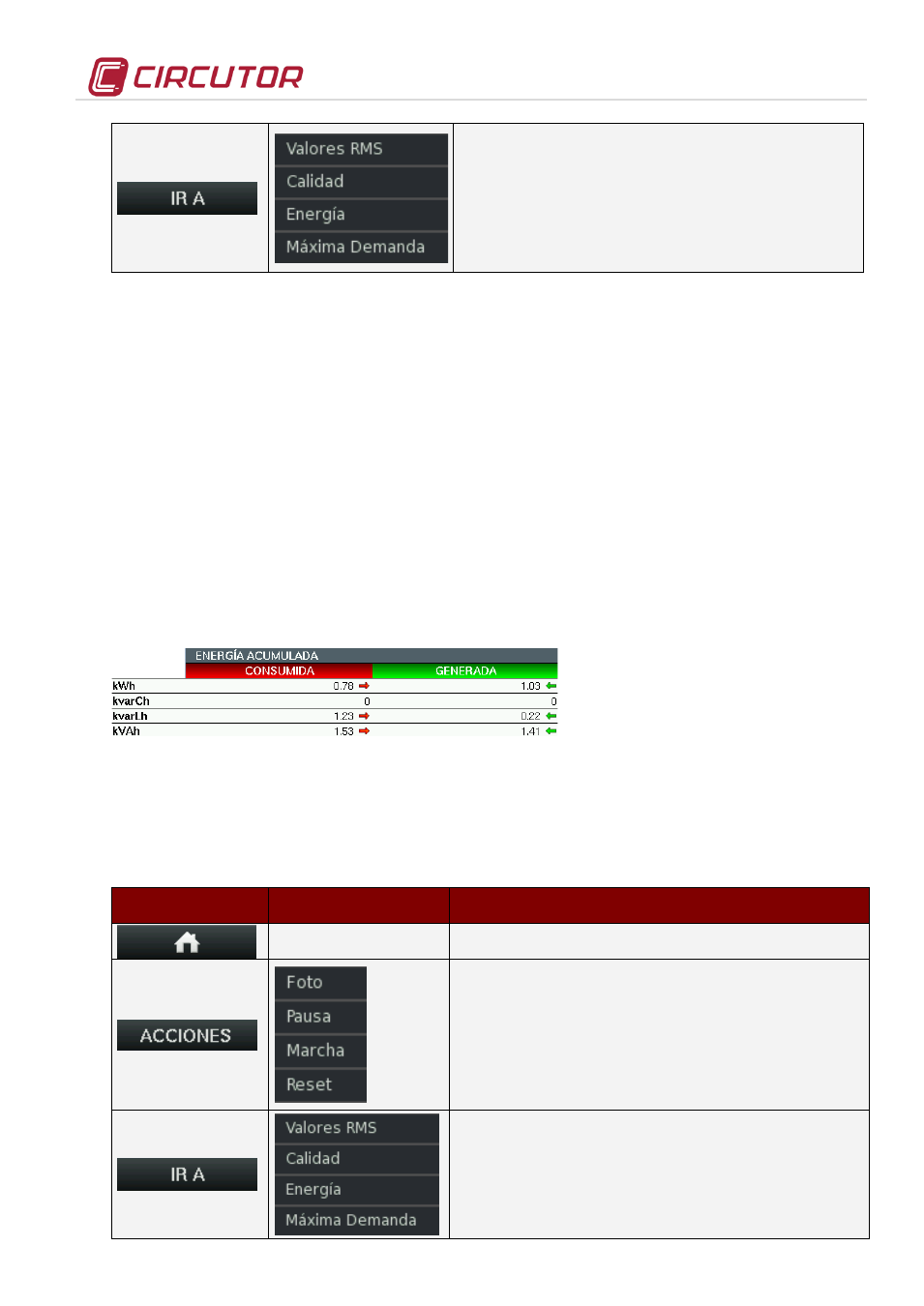

7.9.7 Écran d’énergie
Sur cet écran est montrée l’énergie instantanée consommée et/ou générée depuis le
dernier reset. Une flèche rouge
 montre l’énergie consommée et une flèche verte 
l’énergie générée.
Paramètres visualisés :
• Énergie active, kW.h
Consommée et Générée
• Énergie réactive capacitive
KvarC.h, Consommée et
Générée
• Énergie réactive inductive
KvarL.h, Consommée et
Générée
• Énergie apparente, kva.h,
Consommée et Générée
Les options du menu inférieur sont :
Touche Fonction Description
Home
Permet de retourner au menu principal
Permet de « geler » les valeurs des variables sur
l’écran avec la fonction « Pause ». Avec
« Photo », toutes les valeurs instantanées
mesurées par l’analyseur sont capturées avec les
formes d’onde des tensions et les courants.
Permet de réinitialiser la valeur d’énergie
accumulée.
Montre les paramètres électriques calculés
relatifs à la qualité de réseau, à la demande de
puissance, à l’énergie consommée ou générée et
aux valeurs instantanées RMS.
