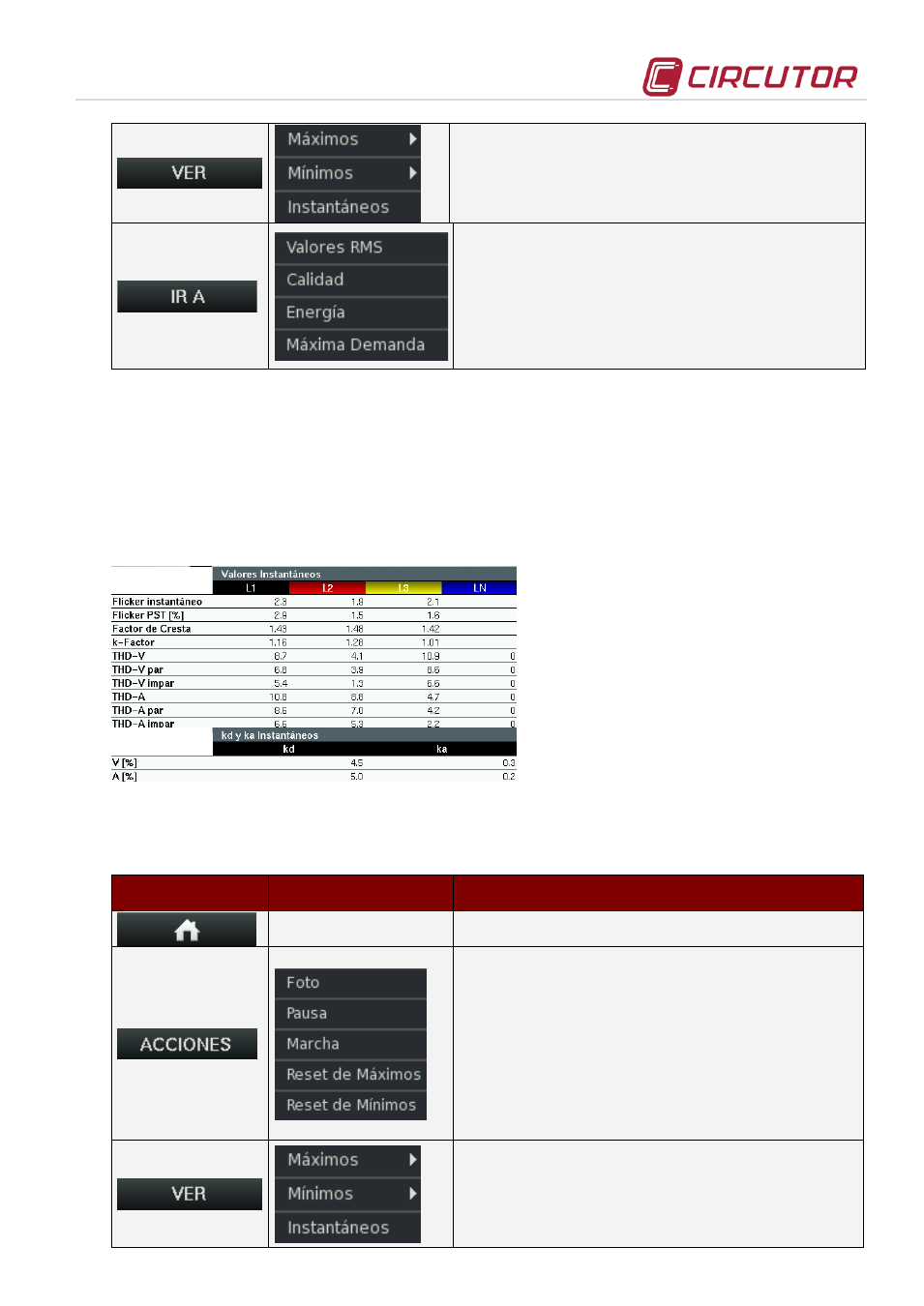

Permet de changer la visualisation entre les
valeurs instantanées, celles maximales ou
minimales et entre les valeurs consommées et
générées.
Montre les paramètres électriques calculés
relatifs à la qualité de réseau, à la demande de
puissance, à l’énergie consommée ou générée
et aux valeurs instantanées RMS.
7.9.4 Écran Qualité
Sur cet écran sont visualisés les paramètres les plus significatifs de qualité du réseau
mesuré.
7.9.5 Écran des Instantanés
Visualise les valeurs des paramètres électriques de base relatifs à la qualité de réseau.
Paramètres visualisés :
• Flicker Instantané (WA)
• Flicker PST
• Facteur de crête
• K-Facteur
• THD V, THD V impair, THD V
pair
• THD A, THD A impair, THD A
pair
• Déséquilibre V, A
• Asymétrie V, A
Les options du menu inférieur de cet écran sont :
Touche Fonction Description
Home
Permet de retourner au menu principal
Permet de « geler » les valeurs des variables
sur l’écran avec la fonction pause. Avec la
Photo, toutes les valeurs instantanées
mesurées par l’analyseur sont capturées avec
les formes d’onde des tensions et les courants.
Cette PHOTO est enregistrée sur un fichier
.PHO sur la carte SD avec le nom de la mesure
active. Elle permet d’effacer les valeurs
maximales et minimales stockées.
Permet de changer la visualisation entre les
valeurs instantanées, celles maximale ou
minimales et entre les valeurs consommées et
générées.
