Manuel d’instructions AR6
40 de 77

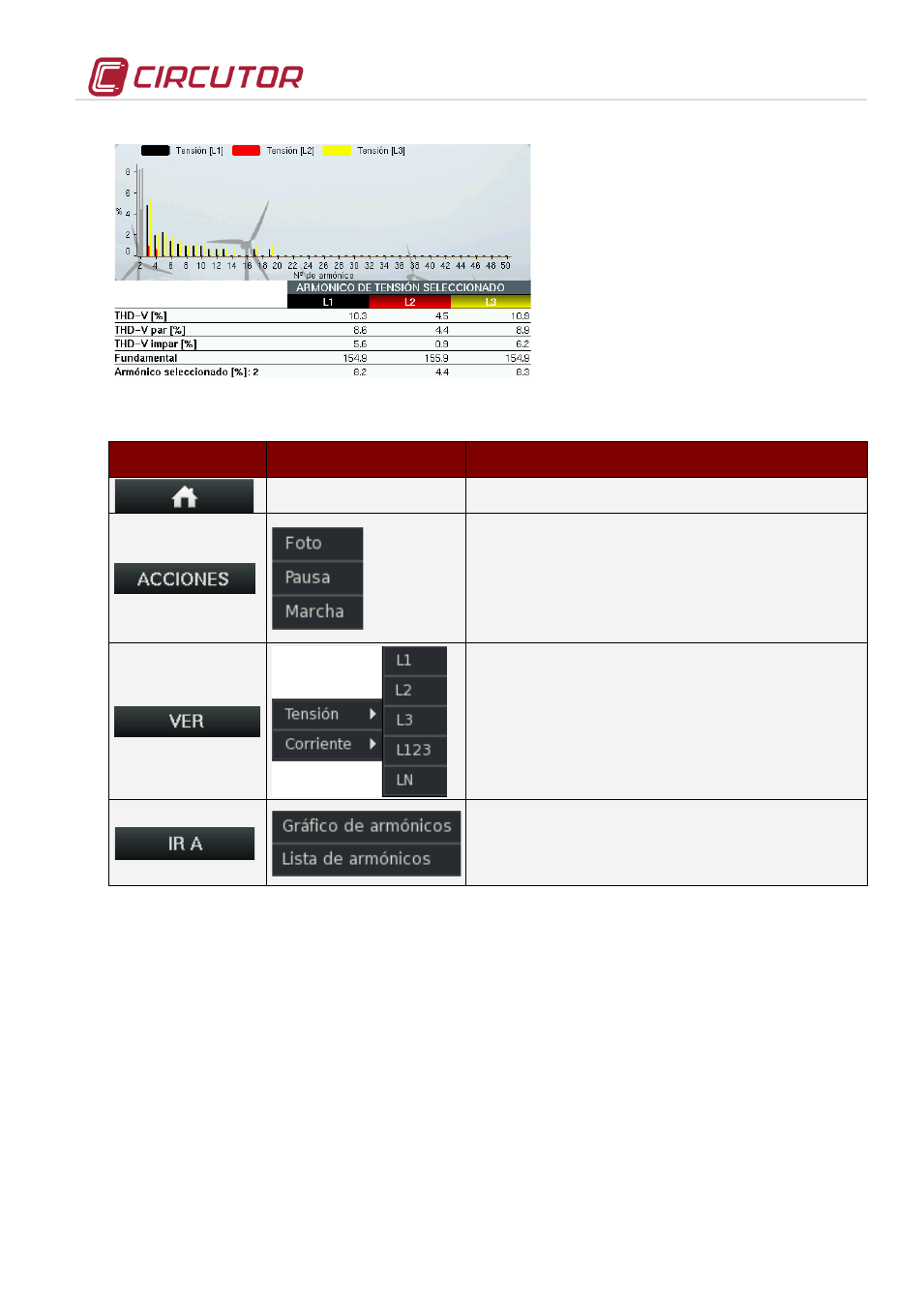

Paramètres visualisés :
• Décomposition d’harmoniques.
• THD selon sélection
• THD d’harmoniques pairs
• THD d’harmoniques impairs
• Fondamental
• % fondamental.
Les options du menu inférieur de cet écran sont :
Touche Fonction Description
Home
Permet de retourner au menu principal
Permet de « geler » les valeurs des variables
sur l’écran avec la fonction « Pause » ou de
voir à nouveau celles instantanées. Avec
l’option photo, toutes les valeurs instantanées
mesurées par l’analyseur sont captées avec
les formes d’onde des tensions et les courants.
Permet de sélectionner la visualisation des
tensions ou les courants pour les visualiser
sous une forme indépendante.
Permet de changer la visualisation graphique
des harmoniques à format de tableau et de
visualiser les harmoniques sous format
graphique.
Les valeurs peuvent être relatives à des valeurs de tension ou de courant et on peut
sélectionner la phase ou les phases à visualiser, « L1, L2, L3, LIII, LN » à travers l’option
VOIR. La représentation des harmoniques mesurées et le tableau avec ses valeurs
peuvent toujours être visualisés en temps réel mais avec l’option pause du menu
ACTIONS, on peut arrêter la visualisation. Avec l'option Marche, la visualisation est à
nouveau en temps réel.
Outre visualiser les harmoniques sous format graphique, celles-ci peuvent aussi être
visualisées sous format tableau avec l’option Liste des harmoniques de l’option IR A. Sur
le tableau supérieur est montré le tableau des harmoniques depuis celui du degré 2
jusqu’à celui du degré 50. Avec un curseur, l’utilisateur peut se déplacer et sélectionner
une harmonique concrète.
Sur le tableau inférieur sont montrées les valeurs particulières de l’harmonique
sélectionnée sur le tableau supérieur.
