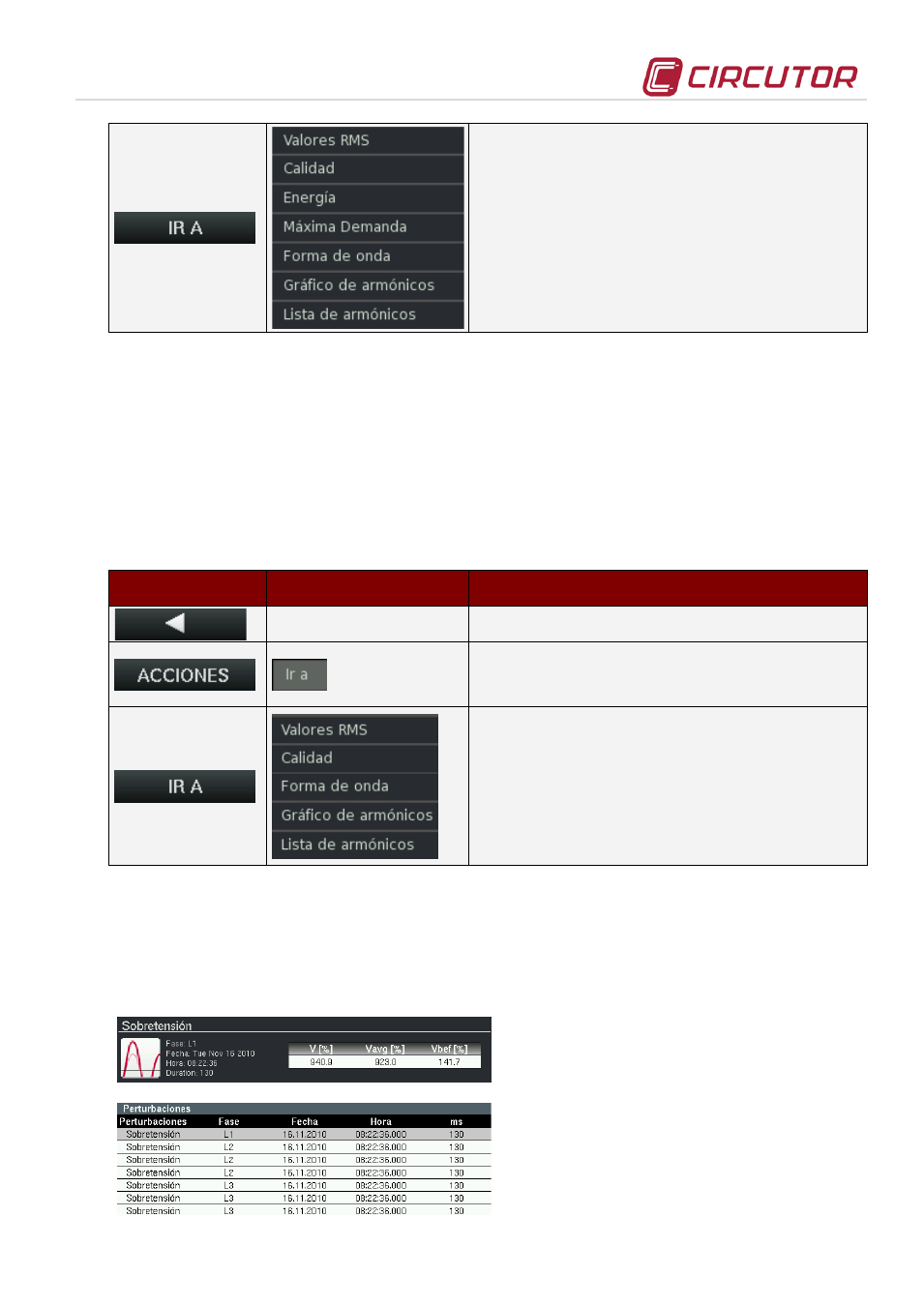

Manuel d’instructions AR6
35 de 77
Permet la sélection de visualisation entre les
différentes options qui sont montrées sur le
menu.
Valeurs RMS, Qualité, Énergie, Demande
Maximale, forme d’onde, graphique et liste des
harmoniques.
Dans chacune des options, il est permis de sélectionner l’option « Aller à » pour
sélectionner la date et l’heure de visualisation que l’on souhaite.
7.2.2 Photos.
L’information enregistrée des photos est montrée sur les tableaux de visualisation des
valeurs RMS. Les tableaux montrent les valeurs instantanées de chaque variable
pertinente lors de la photo.
Les options du menu inférieur de cet écran sont :
Touche Fonction Description
BACK
Permet de retourner à l’écran précédent.
Option qui permet la sélection d’une date et
d’une heure pour voir les paramètres
enregistrés sur le tableau.
Permet la sélection de visualisation entre les
différentes options qui sont montrées sur le
menu.
Valeurs RMS, Qualité, forme d’onde,
graphique et liste des harmoniques.
7.2.3 Perturbations
Les perturbations enregistrées par l’analyseur apparaissent sur un tableau sur lequel
toute l’information de chacune d’entre elles est montrée. L’information est précédée d’un
icône de reconnaissance de chaque transitoire et l’information numérique de ce dernier
comme valeur moyenne de la tension, valeur précédente, valeur postérieure et la durée.
Paramètres visualisés :
• Différents types de perturbations
détectées
• La phase concernée par la
perturbation
• La date et l’heure auxquelles la
perturbation s’est produite.
• La durée du transitoire en
millisecondes.
