Manuel d’instructions AR6
41 de 77
Le menu de cet écran est le même que celui de l’écran graphique des harmoniques.

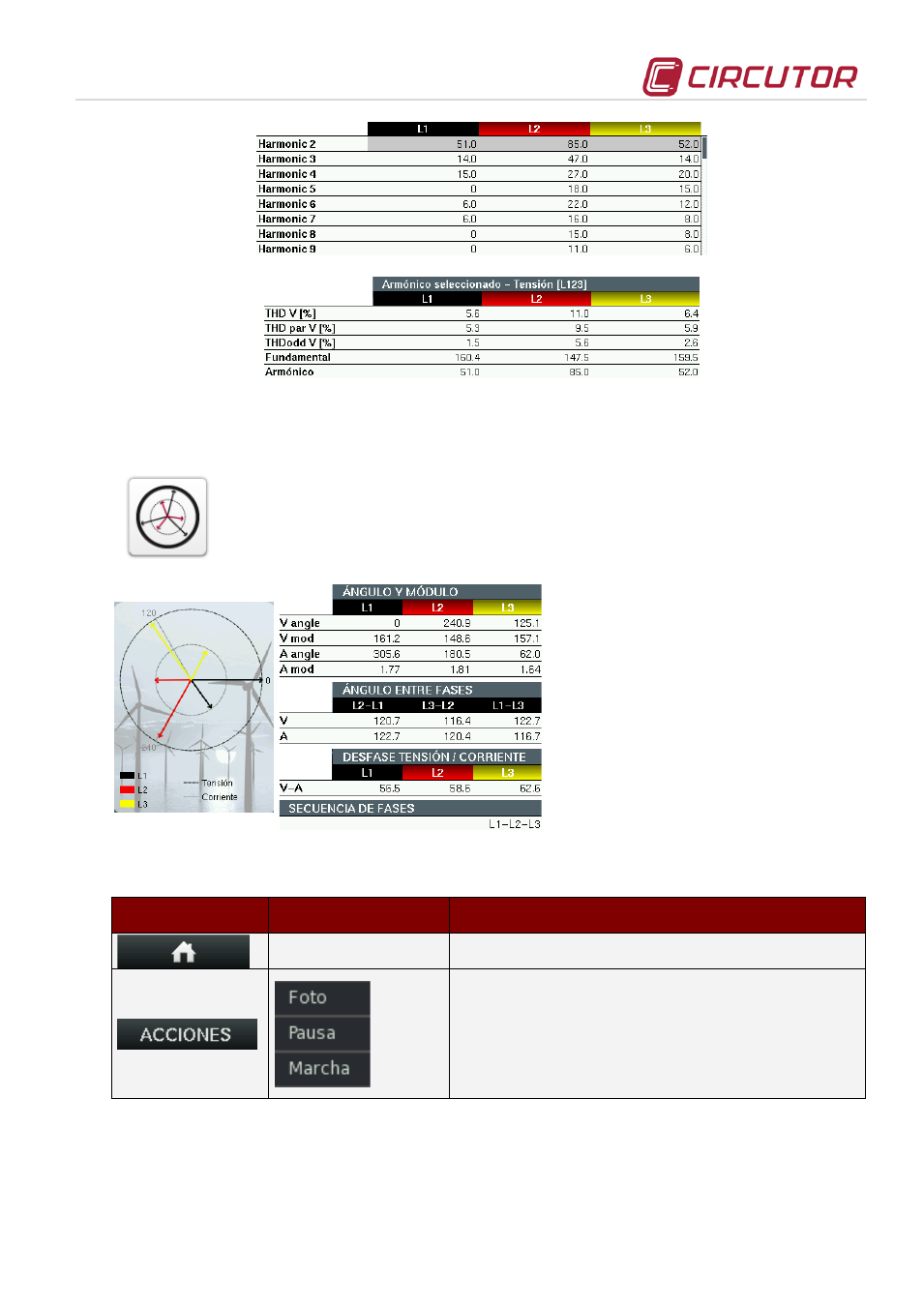

7.4 PHASEURS
L’écran montre la représentation en phases de la tension et le courant. “U”
et “I” de chaque phase et l’angle de déphasage entre les phases.
Paramètres visualisés :
• Phaseurs de “U” et “I”
• Angle et valeur du module de
“U” et “I”
• Déphasage de “U” et “I” entre
phases L1-L2, L2-L3 et L1-L3
• Angle de déphasage entre “U” et
“I” par phase.
• Séquence de phases.
Les options du menu inférieur de cet écran sont :
Touche Fonction Description
Home
Permet de retourner au menu principal
Permet de « geler » les valeurs des variables sur
l’écran avec la fonction pause ou de voir à
nouveau celles instantanées. Avec l’option
photo, toutes les valeurs instantanées mesurées
par l’analyseur sont captées avec les formes
d’onde des tensions et les courants.
