TCP2RS+
M98233201-02-12A

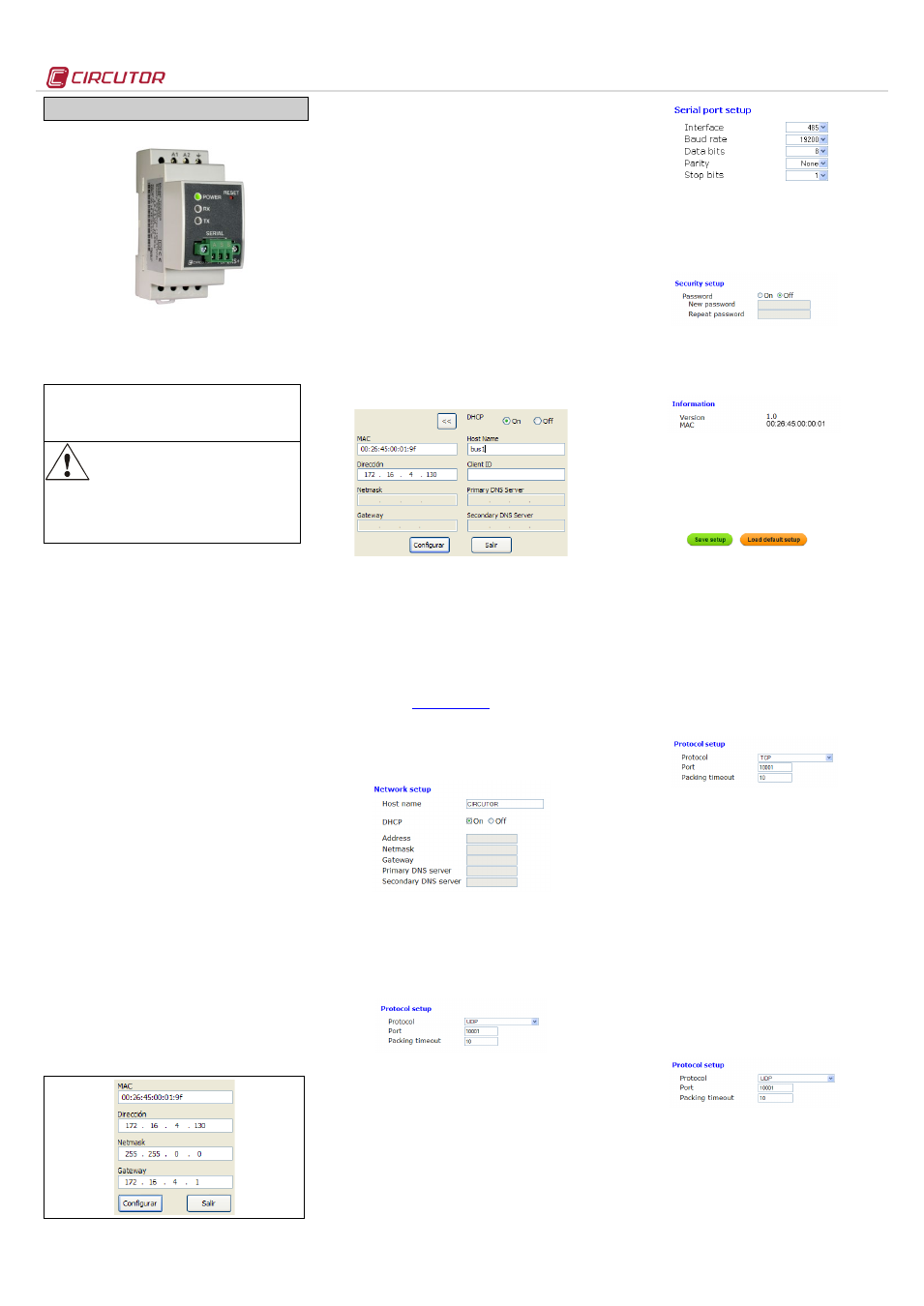

TCP2RS+
Le TCP2RS+ est une passerelle de communication
pour la conversion du moyen physique Ethernet à
communication série RS-485 ou RS-232 ou vice-
versa en mode routing.
Ce document est le manuel d’utilisation et de fonctionnement
du dispositif TCP2RS +. En cas de perte, il peut être
téléchargé du site web de CIRCUTOR :
www.fr.circutor.com
Avant d’effectuer toute opération de
maintenance, modification de connexions,
réparation, etc., il faut débrancher l’appareil de
toute source d’alimentation. Lorsqu’un défaut de
fonctionnement de l’équipement ou dans la protection de ce
dernier est suspecté, il faut mettre l’équipement hors service.
La conception de l’équipement permet son remplacement
rapide en cas de panne.
1.- DESCRIPTION
Le dispositif TCP2RS+ est un convertisseur de
moyen physique série à communication Ethernet
sous paquets de communication TCP/IP. La
passerelle réalise la conversion de façon
transparente sous connexions TCP ou UDP. Le
fonctionnement est déterminé par le paramétrage
réalisé sur le menu web interne de configuration.
2.- COMMUNICATION
Pour la connexion physique du convertisseur
TCP2RS+ à un réseau Ethernet, le dispositif est
équipé d’une connexion 10BaseT / 100Base TX
autodétectable. Pour sa configuration, il dispose d’un
site web interne, depuis lequel l’utilisateur définit le
protocole de réseau avec lequel la communication
est réalisée avec le logiciel de gestion ou maître du
système de communication.
2.1.- Adressage Ethernet
Étant donné que la connexion de l’équipement vers
le système maître de communication est réalisée
moyennant une connexion IP, il faut configurer les
paramètres d’adressage. Les modes de configuration
seront à travers l’assignation d’une IP fixe, ou bien la
configuration d’un nom DHCP.
2.1.1.- Assignation de l’adressage Ethernet
Pour la configuration de l’adressage IP sous l’un
quelconque de ses formats disponibles, celle-ci est
réalisée avec l’exécutable IPSetup.exe fourni avec
l’équipement.
2.1.2.- Assignation IP Fixe
Pour l’assignation de l’IP fixe, il faut introduire
l’adresse MAC visible de l’étiquette latérale indélébile
adhérée au dispositif et dont le format est du type
00:26:45:XX:XX:XX.
Dans le champ Adresse introduisez l’adresse IP à
configurer; réalisez la même opération avec le
masque de réseau ( Netmask) et porte de liaison en
cas de besoin ( Gateway). Une fois introduite la
configuration du dispositif, appuyez sur
« Configurer » pour envoyer la configuration à
l’équipement.
2.1.3.- Assignation IP par DHCP
Pour l’assignation du nom DHCP, activez cette
option au moyen de la flèche supérieure droite et
sélectionnez On. Une fois activés les champs de
configuration, introduisez l’adresse MAC visible sur
l’étiquette latérale indélébile adhérée au dispositif et
dont le format est du type 00:26:45:XX:XX:XX. Dans
le champ Adresse, introduisez une IP temporaire
libre qui se trouve dans le rang de travail de votre
ordinateur. Dans Host Name introduisez le nom
DHCP à assigner à l’équipement. Sous forme
optionnelle, vous pouvez même paramétrer le
champ ClientID. La VendorID du dispositif est par
défaut CIRCUTOR.
2.2.- Site Web de configuration
Après la connexion au réseau de Zone locale (LAN),
et une fois configurée l’adresse IP ou nom DHCP,
l’équipement dispose d’un site Web interne, où tous
les paramètres relatifs au protocole de réseau et
configuration du port série peuvent être configurés.
Pour accéder à ce site web, il suffit d’utiliser un
navigateur d’Internet conventionnel et d’introduire
l’adresse IP ou nom assigné au dispositif au
préalable (p.ex. http://172.16.4.130 ).
2.2.1.- Adresse IP ou nom DHCP
À travers le site web interne, l’utilisateur peut réaliser
toute modification relative au nom DHCP ou
adressage IP assigné au préalable au dispositif.
2.2.2.- Protocole de réseau
L’équipement peut être connecté au système maître
de communication moyennant trois types de
protocole de réseau et à un port configurable (TCP,
UDP, Modbus/ TCP). Dans le cas du protocole
Modbus/TCP, la modification du port sera
désactivée et restera fixée sur le 502.
2.2.3.- Configuration du port Série
Les paramètres de communication du bus série sont
totalement configurables, en ce qui concerne le type
d’Interface série (RS-485 / RS-232), vitesse de
transmission (de 4.800 bps à 115,2 kbps), bits de
données (7 ou 8), parité (sans, paire ou impaire) et
bit de stop (1 ou 2). Une fois sélectionné le protocole
de communication Modbus/TCP, les bits de
données sont configurés par défaut à 8.
2.2.4.- Fixation du password de configuration
Un mot de passe d’édition de la configuration de
l’équipement peut être activé. Dans ce cas
l’utilisateur est « admin » et le password
correspondant est introduit.
2.2.5.- Information du dispositif
Sur la partie inférieure, est montrée la version de
firmware et l’adresse machine du dispositif (la même
que celle montrée sur l’étiquette latérale indélébile).
2.2.6.- Sauvegarder les modifications
Une fois réalisée toute modification des sections
précédentes, il faut sauvegarder l’information au
moyen de l’option « Save Setup ». Dans le cas de
vouloir revenir à la configuration de défaut,
sélectionnez « Load default setup ».
2.3.- Configuration protocoles de réseau
2.3.1.- Protocole TCP
Dans la pile de protocoles TCP/IP, TCP est la couche
intermédiaire entre le protocole Internet (IP) et
l’application. Habituellement, les applications ont
besoin que la communication soit fiable et, étant
donné que la couche IP apporte un service de
datagrammes non fiable (sans confirmation), TCP
ajoute les fonctions nécessaires pour une prestation
de services qui permet que la communication entre
deux systèmes soit effectuée libre d’erreurs, sans
pertes et avec sécurité.
- Protocole : Mode TCP
- Port : Numéro de port TCP destination
*En aucun cas, on ne peut configurer le port 80,
puisqu’il s’agit du port Web de configuration
- Packing timeout : temps maximum d’attente
2.3.2.- Protocole UDP
User Datagram Protocol (UDP) est un protocole
minimum de niveau de transport orienté à des
messages, documenté sur le RFC 768 de l’IETF.
Dans la famille de protocoles d’Internet, UDP fournit
une interface simple entre la couche de réseau et la
couche d’application. UDP ne donne pas de
garanties pour la remise de ses messages et l’origine
UDP ne retient pas les états des messages UDP qui
ont été envoyés au réseau. UDP ajoute seulement un
multiplexage d’application et une somme de
vérification de la tête et de la charge utile. Tout type
de garanties pour la transmission de l’information doit
être mis en œuvre dans des couches supérieures.
- Protocole : Mode UDP
- Port : Numéro de port UDP destination
*En aucun cas le port 80 ne peut être configuré,
parce qu’il s’agit du port Web de configuration
- Packing timeout : temps maximum d’attente
2.3.3.- Protocole Modbus/TCP
Modbus/TCP est une variante ou extension du
protocole Modbus® qui permet de l’utiliser sur la
couche de transport TCP/IP. De cette façon,
