OPTIM 1 / OPTIM1A
M98248901-02-13A
Guide rapide de la série
OPTIM 1 – 1A
Les groupes réglés de condensateurs de la
série OPTIM 1 - OPTIM 1A sont des
équipements de compensation d’énergie
réactive manœuvrés par un relais de réactive
computer one.
Ce manuel peut être trouvé sous format électronique
sur le site web de CIRCUTOR : www.circutor.es
Avant d’effectuer toute opération de
maintenance, modification de connexions,
réparation, etc., il faut débrancher l’appareil
de toute source d’alimentation. Lorsqu’un
défaut de fonctionnement de l’équipement ou
dans la protection de ce dernier est suspecté,
il faut mettre l’équipement hors service.
Ils sont composés d’un condensateur
triphasé cylindrique, modèle CLZ, manœuvré
par un contacteur triphasé et protégé par un
magnétothermique tripolaire (OPTIM 1) ou
tétrapolaire (OPTIM 1A). Le contrôle de la
connexion est réalisé par le relais de réactive
Computer one , qui mesure la
consommation de réactive à travers le signal
d’un transformateur de courant connecté
dans une phase de l’installation à
compenser, dont le signal de secondaire doit
être connecté aux bornes S1 et S2. Une
connexion du neutre du réseau est
également requise pour l’alimentation à 230
Vca du relais de réactive et de la bobine du
contacteur. Tous les éléments sont installés
à l’intérieur d’une boîte en matière
thermoplastique.

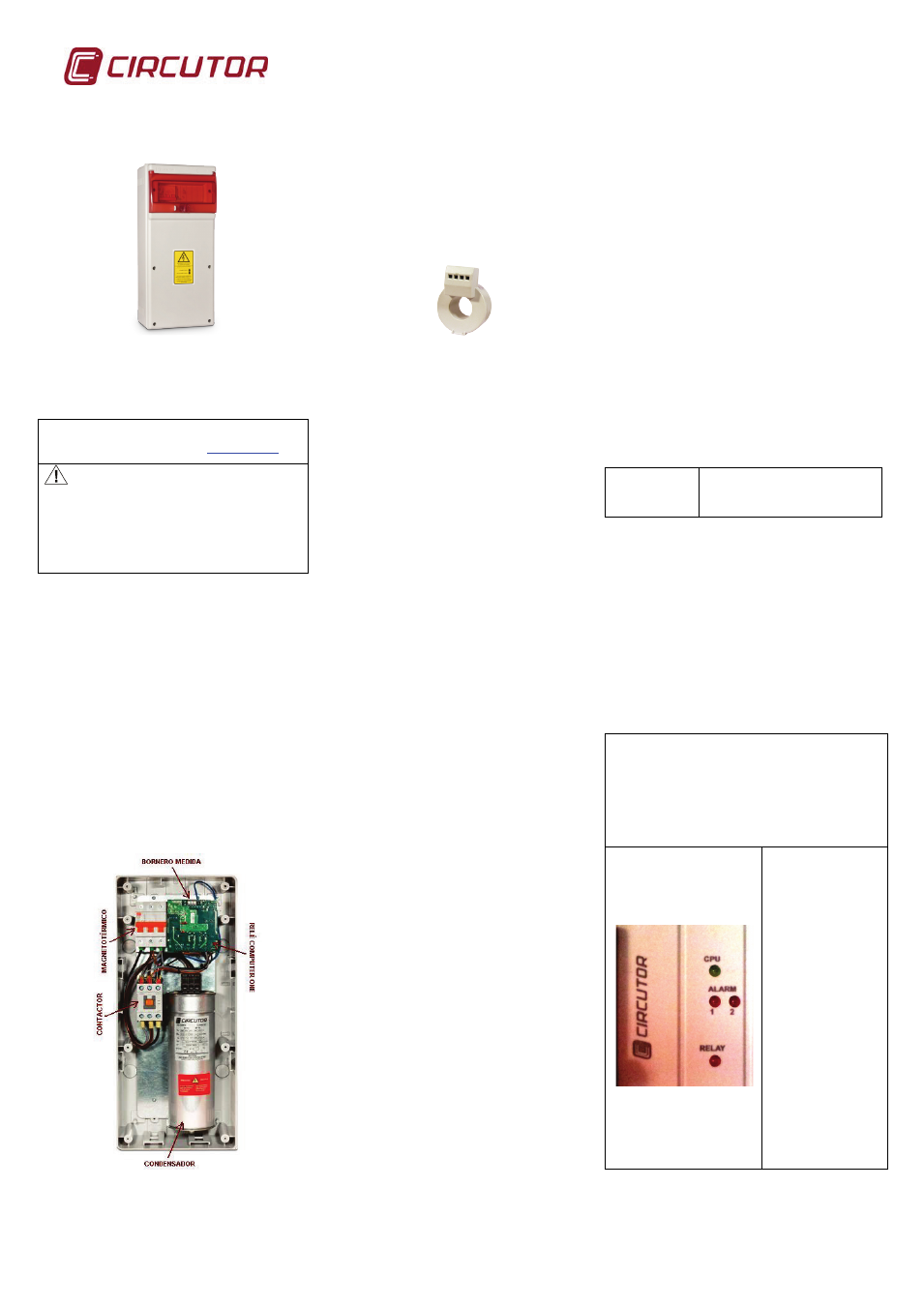

Fig. 1 Éléments principaux OPTIM 1 - 1A
INSTALLATION ET MISE EN MARCHE
1. Transformateur de courant
L’équipement exige pour son fonctionnement
un transformateur de courant. Il doit être du
type xx/0,25A, autrement dit, un
transformateur efficace de la série MC1 de
CIRCUTOR (Fig. 2), xx étant le courant
nominal approprié à la maximale totale de
l’installation à compenser.
Fig. 2 Transformateur de courant MC1
2. Emplacement
L’équipement doit être situé à l’intérieur,
suffisamment éloigné de sources de chaleur,
et aéré de façon appropriée. Sa fixation est
murale, à travers les orifices disponibles sur
la paroi arrière de la boîte en
thermoplastique.
3. Vérifications initiales (pré-installation,
avant la mise sous tension)
3.1. Vérifier que la tension nominale de
l’équipement, indiquée sur l’étiquette des
caractéristiques, coïncide avec la tension
nominale entre phases du réseau à laquelle
elle doit être connectée.
3.2. Retirer le couvercle de l’armoire, en
ôtant les vis de fixation, et déconnecter le
magnétothermique (de la position I à la
position O).
4. Connexion du circuit de puissance
Connecter les trois bornes de puissance (L1,
L2, L3) au moyen d’un câble à la section
adéquate au courant de l’équipement (voir
courant sur l’étiquette des caractéristiques de
l’équipement). Il faut également connecter la
borne de neutre de l’équipement (borne N)
au neutre du réseau, pour l’alimentation à
230 Vca du relais de réactive et de la bobine
du contacteur. Pour l’entrée des câbles,
utiliser les orifices disposés pour ce faire sur
la partie supérieure de la boîte.
La détermination de la section et du type des
câbles appropriés pour la connexion de
l’équipement doit être réalisée selon ce qui
est déterminé pour chaque cas particulier
dans les différentes ITC du R.E.B.T.
Il faut considérer que, d’une manière
spécifique, l’ITC-BT 48 détermine que les
câbles et appareils de protection doivent
supporter en permanence au moins 1,5 fois
le courant nominal assigné du groupe
condensateur.
5. Connexion du circuit de manœuvre
5.1. Installer le transformateur de courant
(T.C.) sur un point du branchement par
lequel circule la totalité du courant des
charges à compenser, sans qu’il ne lise le
courant consommé par le propre groupe de
condensateurs, conformément au schéma de
connexion de la Fig.3. Il est essentiel de
respecter tant la polarité du
transformateur de courant (entrée par P1,
sortie par P2), que la mise en place du
transformateur dans la phase où la borne
L1 de l’équipement est connectée.
5.2.
Connecter le secondaire du
transformateur de courant (entre la borne
1S1 et la borne 1S2, 2S1 ou 2S2, selon la
valeur de primaire de courant appropriée au
courant maximal de l’installation) sur les
bornes signalisées comme S1 et S2, situées
sur l’équipement. La section du câble doit
être de 1,5 mm 2 comme minimum. Il est
important de régler la valeur du primaire du
transformateur au courant réel de
consommation de l’installation, en évitant en
tout cas des différences excessives entre les
deux valeurs, pour obtenir une plus grande
précision de la mesure.
6. Programmation du relais Computer
one
La valeur C/K du relais Computer one est
donnée par l’expression suivante :
Ic
C/K = ---------
(It / 5)
Ic = Courant du condensateur
It = Courant du primaire T.C.
De toutes manières, la programmation réelle
du C/K sur relais Computer one est
recommandée à une valeur égale à 50 % de
la valeur théorique obtenue en appliquant la
formule précédente.
Exemple :
• Équipement : OPTIM 1-15-440
• T.C. : 100/0,25 A
• C/K théorique : 19,7 A / 20 = 0,98
• C/K à programmer : 0,98 / 2 = 0,49
7. Indication DEL de signalisation du
relais Computer one
Une fois la valeur C/K programmée, il est
fortement conseillé de vérifier que
l’équipement réalise la connexion du
contacteur avec l’installation en basse
charge. Dans le cas contraire, baisser la
valeur du C/K jusqu’à obtenir la connexion du
contacteur.
 DEL vert CPU :
Computer
one alimenté.
 DEL rouge
RELAY :
Relais de
connexion du
contacteur
activé.
 DEL rouge
ALARM 1 & 2 :
Condition
d’alarme
activée.
Consulter le
tableau ci-joint
à la Section 8
pour connaître
sa signification.
