CIRCUTOR OPTIM_1 Series Manuel d'utilisation
Page 2
OPTIM 1 / OPTIM1A
M98248901-02-13A

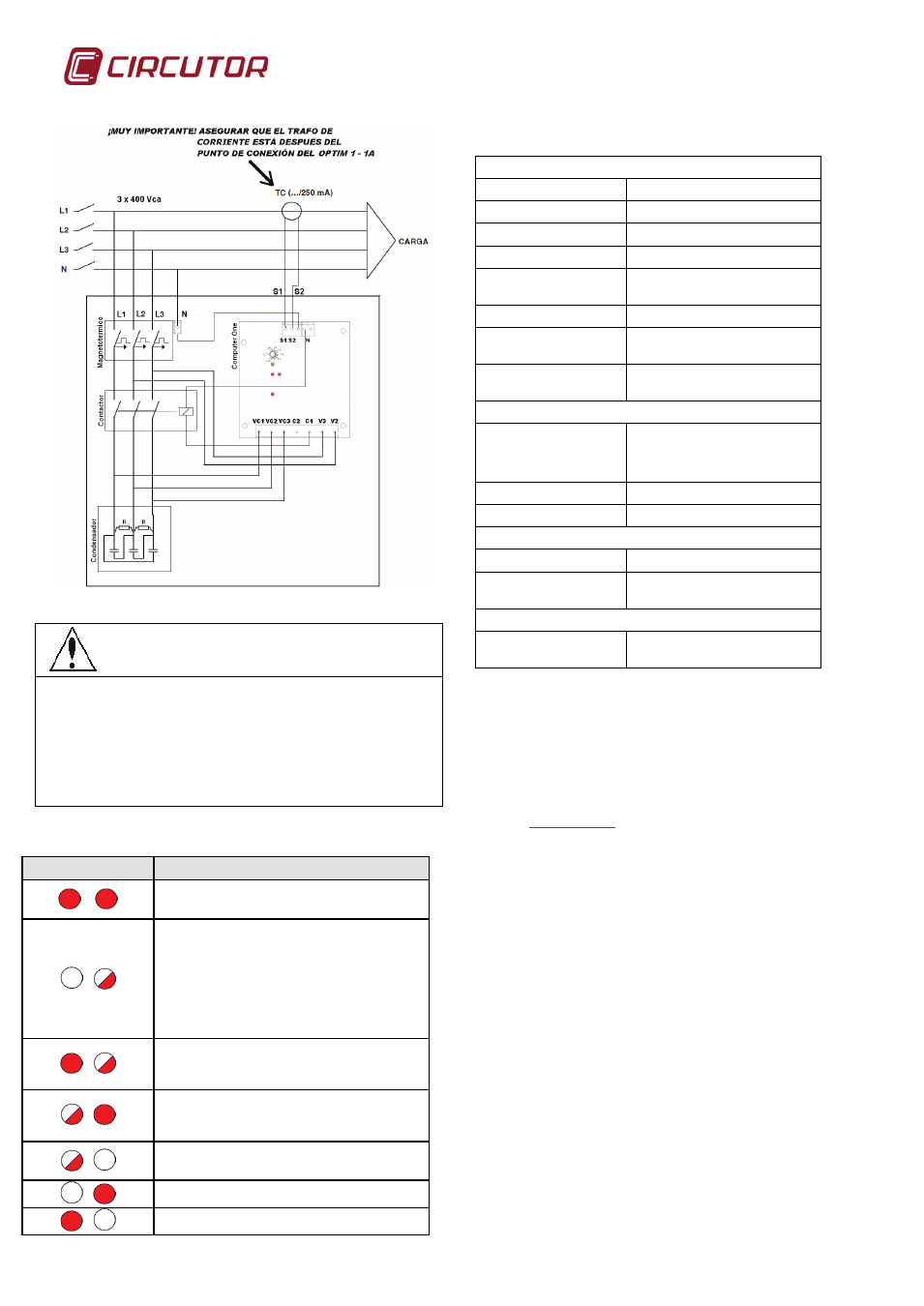

Fig. 3 Schéma connexion OPTIM 1 - 1A
DANGER RISQUE ÉLECTRIQUE!
Une connexion incorrecte de l’équipement peut produire
la mort, des blessures graves et un risque d’incendie.
Toute manipulation de cet équipement doit être réalisée
par du personnel qualifié, et en respectant strictement
toutes les réglementations en vigueur sur la sécurité. Si
l’équipement est utilisé sous une forme non spécifiée par
le fabricant, la protection de l’équipement peut être
compromise.
8.
Codage d’alarmes
Code d’ERREUR
Description (par ordre de priorité)
1
2
Manque de courant. Courant de charge inférieur au
minimum ou transformateur de courant non connecté.
Elle apparaît si le courant de secondaire es < 10 mA.
1
2
Température
.
l’équipement a mesuré plus de 65 ºC
durant 30 minutes, ou plus de 75 ºC durant plus de 10
secondes, c’est pourquoi le condensateur est
déconnecté automatiquement. Le
réarmement de
cette alarme est automatique lorsqu’on mesure
une température inférieure à 55 ºC. Si le
clignotement est d’une fréquence inférieure, cela veut
dire qu’il n’y a pas d’alarme actuellement, mais que
cela s’est produit antérieurement.
1
2
Mauvaise connexion. l’équipement mesure un
cosinus hors des rangs normaux (hors de 0,4 inductif
et 0,98 capacitif). Réviser la connectique entre
tensions et courants.
1
2
Mauvaise manœuvre. L’équipement mesure un
cosinus inférieur à 0,95 inductif et ne connecte pas le
condensateur. Réviser la configuration correcte du
paramètre C/K.
1
2
Manque de tension sur le condensateur. En
connectant le condensateur, aucune tension n’est
détectée. Réviser les connexions et le câblage.
1
2
Surintensité. L’équipement mesure un courant
d’entrée supérieur aux marges 0,25 A + 15 %
1
2
Surtension. L’équipement mesure une tension
d’entrée supérieur aux marges 400 V + 15 %
9.
Caractéristiques techniques
Caractéristiques électriques
Tension d’emploi
3 x 400 Vca
Tension de calcul
3 x 440 Vca
Fréquence
50 Hz
Puissance nominale
Marquée sur l’étiquette
Tension résiduelle de
décharge
≤ 75 V au bout de 3 minutes
Capacité de surcharge
1,3 I
n
sur tous les éléments
Entrée Transformateur
de Courant
0,25 A (Transformateur I
n
/250
mA)
Tension de manœuvre
du contacteur
230 Vca
Conditions de travail
Température
fonctionnement
Maximale durant 1 h : 55 ºC
Moyenne de 24 h : 45 ºC
Moyenne annuelle : 35 ºC
Humidité relative
Max. 80 %
Altitude
Max. 1000 m s.n.m.
Caractéristiques mécaniques
Degré de protection
IP 21
Matériau de la boîte
Thermoplastique. Couleur grise
RAL 7035
Réglementations
Conformité aux normes
UNE-EN 61921, UNE-EN
60831
10.
Service d’Assistance Technique
CIRCUTOR, SA
Vial Sant Jordi, s/n
08232 – Viladecavalls (Barcelona), ESPAGNE
Tél. : 902 449 459 (Espagne)
Tél. : (+34) 937452900 (hors d’Espagne)
E-mail :
