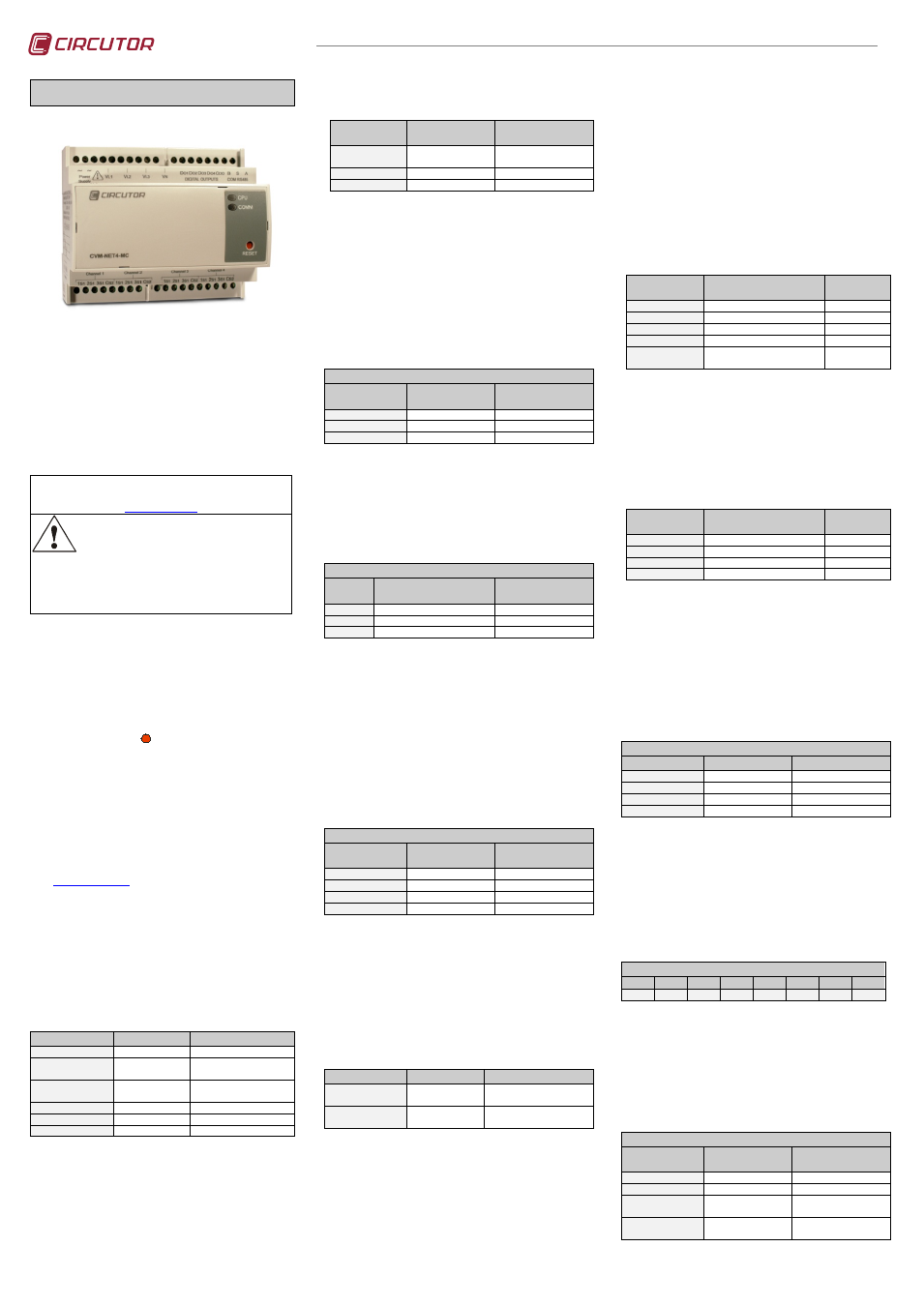

ANALYSEUR DE RÉSEAUX CVM-NET4
CVM-NET4 est un instrument qui mesure et calcule les
principaux paramètres électriques sur des réseaux
industriels triphasés (équilibrés ou déséquilibrés). La
mesure est réalisée dans une véritable valeur efficace,
au moyen de trois entrées de tension alternative et
neutre et la mesure de jusqu’à 4 circuits avec trois
entrées de courant (à travers des transformateurs de
courant I
n
/ 0,250 A) .
Les paramètres mesurés et calculés sont montrés sur
le tableau des variables.
Vous pourrez trouver le présent manuel sous format
électronique sur le site web de CIRCUTOR :
www.circutor.es
Avant d’effectuer toute opération de
maintenance, modification de connexions,
réparation, etc., il faut débrancher l’appareil de
toute source d’alimentation. Lorsqu’un défaut de
fonctionnement de l’équipement ou dans la protection de ce
dernier est suspecté, il faut mettre l’équipement hors service.
La conception de l’équipement permet son remplacement
rapide en cas de panne.
1.- CLAVIER
CVM-NET4 dispose d’un seul bouton poussoir dont la
fonction est de restaurer les paramètres de
communication de défaut de l’équipement.
 Pour rétablir les paramètres de communication de
défaut (19200/8N/1 voir paragraphe 2.1.-),
déconnectez l’alimentation auxiliaire, appuyez ensuite
sur la touche RESET , et sans cesser d’y appuyer,
alimentez à nouveau l’équipement. Lorsque 5 s se
seront écoulées depuis l’initialisation, l’équipement
rétablira la configuration usine.
2.- CONFIGURATION
Attendu que l’équipement ne dispose pas de clavier, les
paramètres de configuration doivent être envoyés au
dispositif à travers les commandes Modbus/RTU©, ou
bien à travers le logiciel PowerStudio de CIRCUTOR,
lequel peut être téléchargé gratuitement depuis le site
web www.circutor.es .
2.1.- Configuration de paramètres de
configuration
On dispose de deux options pour ce faire :
2.1.1.- Au moyen d’un numéro de périphérique
Le dispositif dispose, par défaut, des paramètres de
communication suivants : périphérique 3, 19200/8/N/1.
Pour changer le numéro de périphérique ou la vitesse
vous disposez des registres suivants :
Adresse Modbus Variable Marge valide de données
2742 Protocole 0 - Modbus
2743 Numéro
périphérique
00 à FF ( 0 à 255 dec)
2744 Vitesse (Baud) 0- 9600, 1- 19200,
2- 38400, 3- 57600
2745 Parité 0- No
2746 Longueur bits 1- 8 bit
2747 Bits de stop 0- 1 bit
Exemple de commande d’écriture. Modification du numéro de
périphérique. De 03 (3 décimal) à 0F (15 décimal), à 9600 bps.
TX : NP 10 274200060C 0000 000F 0001 0000 0001 0000 CRC
RX : NP 10 2742 0006 CRC
2.1.2.- Au moyen du numéro de série (broadcast)
L’équipement dispose du numéro de série sur
l’étiquette latérale du dispositif (exemple :
3104200679). Ce numéro doit être traduit au langage
hexadécimal, pour pouvoir envoyer la phrase au
dispositif sous format broadcast (périphérique 00) :
1260000001 (Décimal)  4B1A1301 (Hexadécimal)
Adresse Modbus Variable Marge valide de
données
0BB8, 0BB9 Numéro série
équipement
0 à FFFFFFFF (N)
0BBA Hi Numéro périphérique 0 à FF (P)
0BBB Low Vitesse port 0- 9600, 1-19200 (V)
Exemple de commande d’écriture. Modification du numéro de
périphérique. De 03 (3 décimal) à 0F (15 décimal), à 9600 bps.
TX : 00 10 0BB8000306 4B1A1301 0F 00 CRC
RX : Time Out
2.2.- Configuration relations transformation
L’analyseur CVM-NET peut réaliser des mesures de
manière indirecte (à travers les transformateurs de
tension et de courant). Pour ce faire, vous disposez d’un
tableau d’entrée pour la configuration des relations de
transformation de tension et de courant. Dans le cas où
la mesure de tension serait effectuée de manière
directe, la relation sera 1/1.
Relations transformation Canal 1 (C1)
Adresse Modbus
Variable Marge valide de
données
2710, 2711 Mesure de tension 0 à 0001 86A0 (100.000)
2712 Mesure de tension 0 à 03E7 (999)
2713 Primaire de courant 0 à 7530 (30.000)
Exemple de programmation des relations de tension ; Mesure
de tension directe (230 f-N), et transformateurs de courant avec
une relation de 400 A de primaire.
Primaire Tension 1(Dec) 00000001 (Hex)
Secondaire Tension 1(Dec) 0001 (Hex)
Primaire de Courant 400 (Dec) 0190 (Hex)
TX : NP 10 2710000408 0000 0001 0001 0190 CRC
RX : NP 10 2710000408 CRC
Relations transformation Canal 2…4
Modbus
Variable Marge valide de
données
271A Primaire de courant Canal 2 0 à 7530 (30.000)
2724 Primaire de courant Canal 3 0 à 7530 (30.000)
272E Primaire de courant Canal 4 0 à 7530 (30.000)
2.2.1.- Lecture relations de transformation
Comme information supplémentaire, l’utilisateur dispose
d’une commande Modbus, pour la lecture des relations
programmées dans l’équipement :
TX : NP 04 2710 0004 CRC
RX : NP 04 06 0000 0001 0001 0190 CRC
2.2.2.- Sélection de calcul de distorsion
harmonique
L’équipement dispose de deux méthodes de calcul de la
distorsion harmonique en tension et courant : par
rapport à celle fondamentale (%d) ou par rapport à la
valeur efficace (%THD).
Utilisation Sorties Numériques
Adresse Modbus
Variable Marge valide de
données
2774 Canal 1 - %d / %THD 0000 - %d / 0001 - %THD
2775 Canal 2 - %d / %THD 0000 - %d / 0001 - %THD
2776 Canal 3 - %d / %THD 0000 - %d / 0001 - %THD
2777 Canal 4 - %d / %THD 0000 - %d / 0001 - %THD
Exemple de sélection de taux de distorsion harmonique par
rapport à la valeur efficace dans le Canal 2.
TX : NP 05 2775 0001 CRC
RX : NP 05 2775 0001 CRC
2.3.- Configuration demande maximale
L’analyseur de réseaux a la capacité de réaliser le calcul
de la maximale, laquelle est réalisée moyennant la
méthode de fenêtre coulissante. Ledit calcul peut être
associé à une des trois variables disponibles, que nous
montrons ci-après.
Adresse Modbus Variable Marge valide de données
274C Temps intégration 0 à 003C (0-60 minutes)
274D Taux intégration 0000 – Coulissant
0001 – Fixe
Exemple de programmation de demande maximale, dans une
période de 15 minutes en système coulissant :
TX : NP 10 274C 0002 04 000F 0000 CRC
RX : NP 10 274C 0002 CRC
2.3.1.- Lecture configuration demande maximale
Comme information supplémentaire, l’utilisateur dispose
d’une commande Modbus, pour la lecture de la
configuration de la demande maximale :
TX : NP 04 274C 0002 CRC
RX : NP 04 04 000F 0000 CRC
2.4.- Effacement de maximums et minimums
L’analyseur de réseaux enregistre sur le tableau des
variables Modbus/RTU tous les maximums et
minimums de chacun des paramètres mesurés. Il
existe une commande pour la remise à zéro ou reset
de ces enregistrements :
TX : NP 05 0838 FF 00 CRC
RX : NP 05 0838 FF 00 CRC
2.5.- Initialisation de demande maximale
La demande maximale, en réalisant le calcul à travers
une fenêtre fixe, est un paramètre susceptible de reset
et, par conséquent, de recommencer le calcul.
Adresse Modbus Variable Marge
données
0839 Demande maximale – Canal 1 FF
083A Demande maximale – Canal 2 FF
083B Demande maximale – Canal 3 FF
083C Demande maximale – Canal 4 FF
083D Demande maximale – 1, 2, 3 y
4
FF
Exemple de commande d’écriture. Initialisation de la demande
maximale del Canal 1.
TX : NP 05 0839 FF00 CRC
RX : NP 08 0839 FF00 CRC
2.6.- Effacement del maximum de la demande
maximale
L’effacement du maximum de la demande maximale
est étranger à l’effacement du reste de maximums et
minimums.
Adresse Modbus Variable Marge
données
083F Demande maximale – Canal 1 FF
0840 Demande maximale – Canal 2 FF
0841 Demande maximale – Canal 3 FF
0842 Demande maximale – Canal 4 FF
Exemple de commande d’écriture. Effacement du maximum de
la demande maximale du Canal 1.
TX : NP 05 083F FF00 CRC
RX : NP 08 083F FF00 CRC
2.7.- Configuration et usage sorties numériques
2.7.1.- Forçage sorties numériques
L’équipement dispose de quatre sorties numériques,
lesquelles peuvent être télégérées à distance, tant
dans la fonction de leur ouverture que dans celle de
leur fermeture.
Utilisation Sorties Numériques
Adresse Modbus
Sortie Ouvrir / Fermer
000F Sortie 1 00 / FF
0010 Sortie 2 00 / FF
0011 Sortie 3 00 / FF
0012 Sortie 4 00 / FF
Exemple de forçage Sortie Numérique numéro 1:
TX : NP 05 000F FF 00 CRC
RX : NP 05 000F FF 00 CRC
2.7.2.- Lecture état des sorties numériques
L’utilisateur peut demander voie Modbus/RTU la
lecture de l’état des sorties numériques moyennant la
phrase suivante :
TX : NP 04 4E21 0001 CRC
RX : NP 04 04 02 000X CRC
Convertir a Binaire - 1 Octet (0 = Ouvert / 1 = Fermé)
Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1
- - - - Out 4 Out 3 Out 2 Out 1
2.7.3.- Configuration sorties numériques
Les sorties numériques, outre le fait de pouvoir être
gérées à distance, peuvent être utilisées comme
éléments d’alarme, associés à une variable électrique
pour une valeur maximum ou minimum, ou bien
réaliser la fonction d’impulsions d’énergie associées à
tout paramètre de consommation d’énergie (active ou
réactive). Pour en réaliser la programmation, le tableau
d’entrée suivant est présenté :
Sortie Numérique 1
Adresse Modbus
Variable Marge valide de
données
2AF8, 2AF9 Valeur MAX ou W·h imp Valeur hexadécimale
2AFA, 2AFB Valeur MIN Valeur hexadécimale
2AFC Numéro de variable 00 (Voir tableau
variables)
2AFD Retard / Largeur
impulsion
0 à 270F (9.999 Décimal)
*Lorsqu’une variable d’énergie est sélectionnée, automatiquement
l’analyseur reconnaît la fonction d’impulsion d’énergie et applique la valeur de
