7.2.4 Tableau Unipede

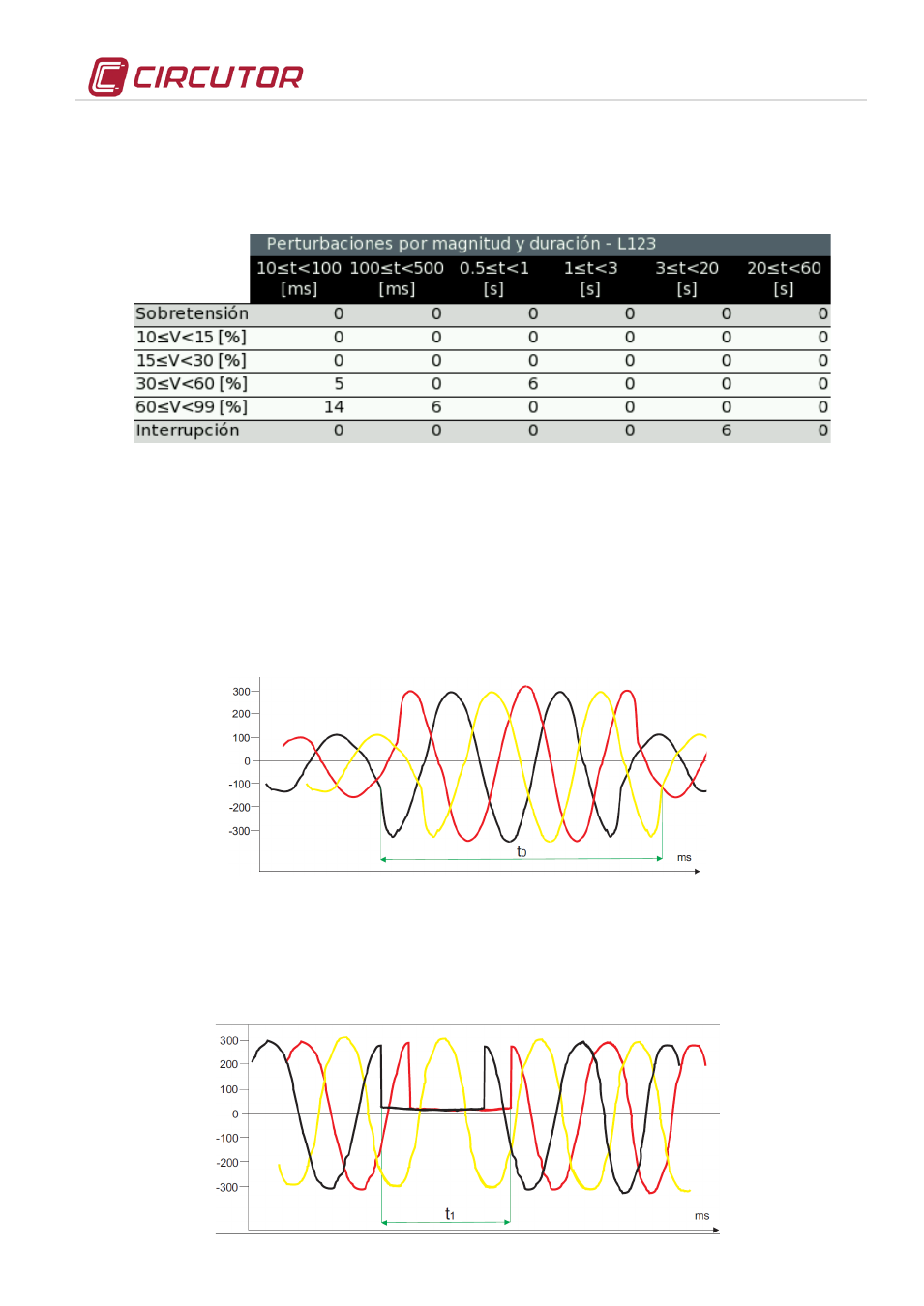

L’analyseur de réseaux permet de visualiser sur écran le tableau UNIPEDE. Le tableau
est un résumé des événements de qualité enregistrés par l’équipement, groupés selon
son amplitude et durée.
Il est possible de visualiser les événements indépendants de chaque phase ou de les
grouper en valeurs triphasées. Le groupement de temps que réalise l’analyseur suit les
critères qui sont indiqués dans la norme de qualité 50160 et qui sont les suivants :
- Dans les systèmes polyphasés une surtension commence lorsque la valeur
Urms de tension d’une ou plusieurs phases se trouve au-dessus de la valeur
de consigne pour la détection de la surtension et elle se termine lorsque la
valeur Urms est égale ou inférieure à la valeur de consigne moins la valeur
d’hystérèse configurée (t0)
- Dans les systèmes polyphasés un creux commence lorsque la valeur Urms de
tension d’une ou plusieurs phases se trouve en dessous de la valeur de
consigne pour la détection des creux et elle se termine lorsque la valeur Urms
est égale ou supérieure à la valeur de consigne plus la valeur d’hystérèse
configurée (t1).
