Manuel d’instructions
AR6
27 de 77
défaut. Ces relations peuvent être modifiées dans le cas où l’utilisateur mesurerait en
secondaire un transformateur de 5 Ampères avec des pinces de 5 Ampères, mais il
souhaite visualiser les valeurs mesurées par rapport au primaire de l’installation. Il en est
de même pour la relation montrée par l’équipement sur le transformateur de tension.
Dans le cas où il n’en serait pas ainsi, il ne faut pas modifier la relation par défaut 1/1.

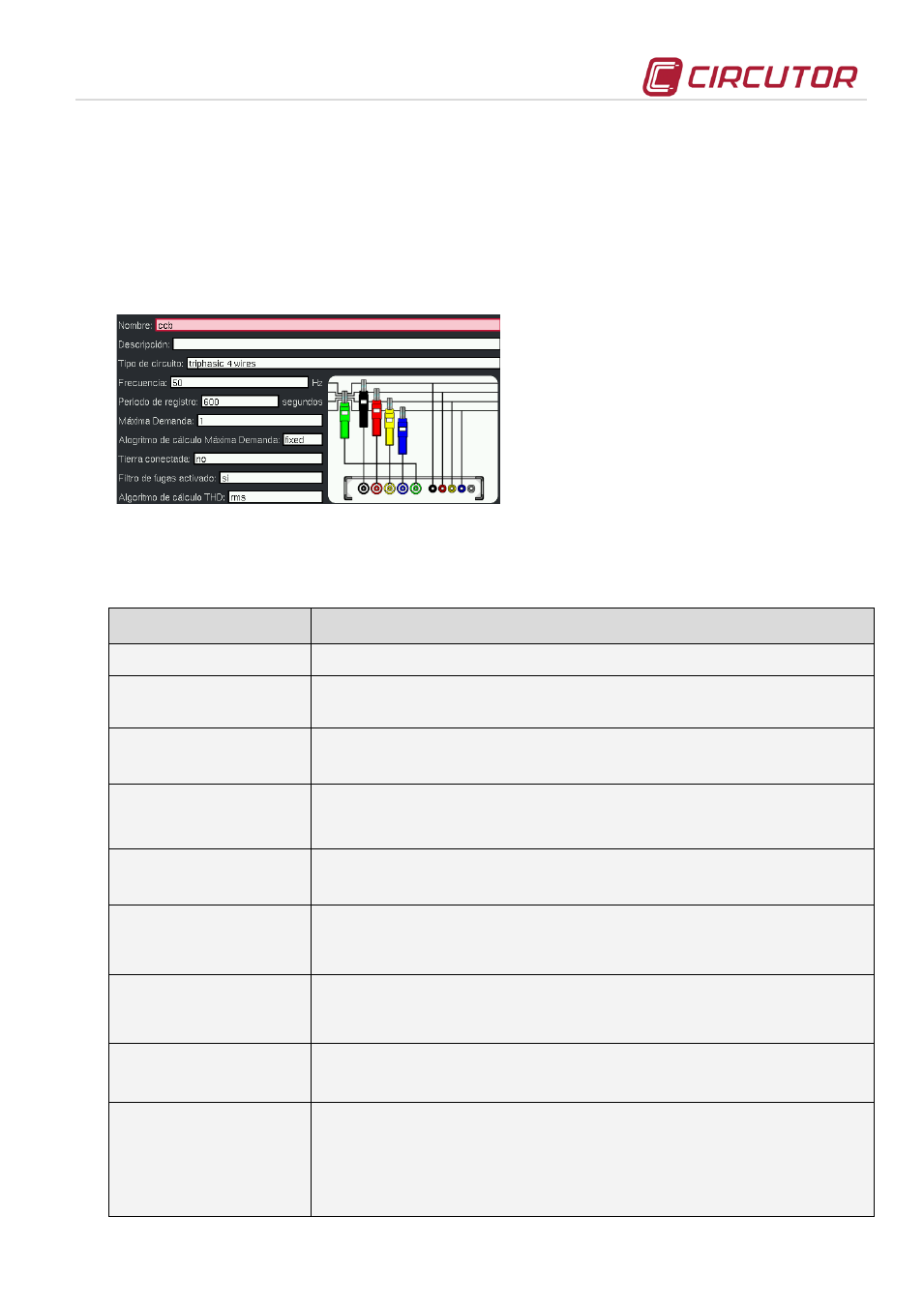

7.1.2.2 CONFIGURATION DE LA MESURE
Paramètres Configurables :
•
Nom de la mesure
•
Commentaire de la mesure
•
Fréquence nominale
•
Période en minutes d’enregistrement
•
Temps de calcul de la demande max.
•
Méthode de calcul demande
Maximale.
•
Connexion a terre.
•
Connexion du filtre.
•
Algorithme de calcul de (THD)
•
Type de circuit de mesure.
Les champs configurables sur l’écran de Mesure sont :
Option
Description
Nom
Nom de la mesure.
Commentaire
Description ajoutée au nom à mode de faciliter la localisation ou
référence de la mesure.
Fréquence nominale
[50…60 Hz]
Fréquence nominale de l’installation où l’enregistrement est
réalisé. Permet de sélectionner entre 50 ou 60 Hz.
Période
d’enregistrement
[1…7200 secondes]
Période souhaitée pour réaliser le calcul de la moyenne et
l’enregistrement des paramètres électriques.
Demande Maximale
[n x périodes]
Période souhaitée pour réaliser le calcul de la Demande
Maximale.
Terre connectée
Sélectionner si la mesure est réalisée avec le câble de terre
connecté ou non.
Ne pas réaliser cette configuration
correctement peut provoquer des erreurs dans la mesure.
Filtre fuites connecté
Active un filtre de haute fréquence dans la mesure. Utile pour voir
la différence de valeur de fuites vue par un relais différentiel avec
filtre (comme ceux de la marque CIRCUTOR) ou sans filtre.
Algorithme THD
[rms ou fondamental]
Sélectionner la forme de calcul souhaitée pour le taux de
distorsion harmonique.
Types de circuit
•
Monophasé
•
Biphasé
•
Triphasé 3 fils
•
Triphasé 3 fils ARON
•
Triphasé 4 fils
