Manuel d’instructions
AR6
15 de 77
2.2.10 Menus dépliants
Les touches de fonction de l’analyseur sont mobiles ou « dynamiques ». Les options qui sont
trouvées en déployant les menus de chacune des touches de fonction peuvent être
différentes en fonction de l’écran sur lequel elles se trouvent.
2.2.11 Icônes
Les icônes du menu principal aident l’utilisateur à accéder aux écrans de configuration,
information du système et visualisation sous une forme rapide et simple. Pour plus
d’information sur chacun des accès directs (icônes) voir chapitre MENU PRINCIPAL
2.2.12 Écran
Écran LCD de 5,7” VGA sur lequel on peut visualiser simultanément les données de 9
canaux : U1, U2, U3, UN, V
TERRE
, I1, I2, I3, IN, IK.
2.3
DESCRIPTION CONNECTEURS

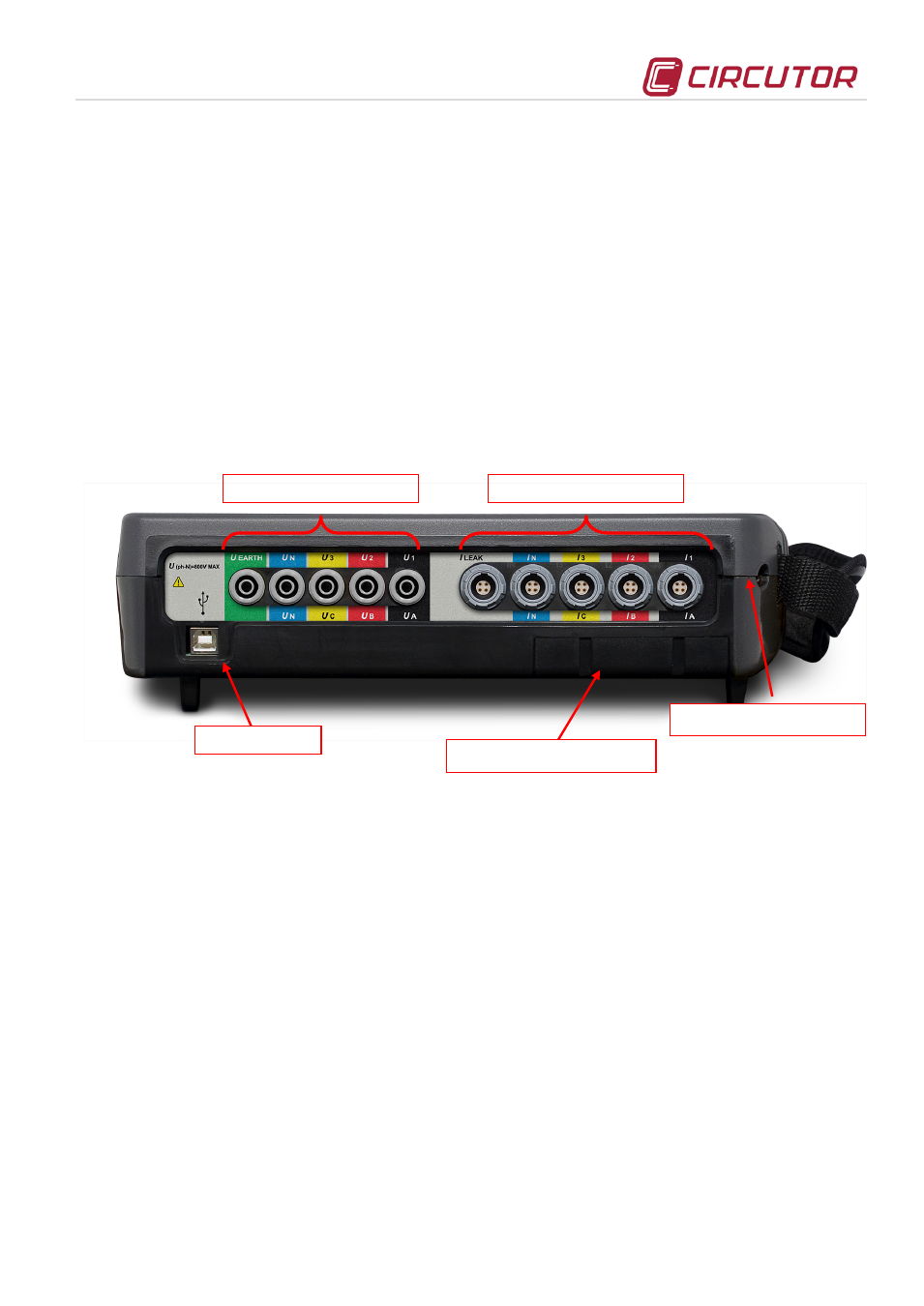

Image 2
2.3.1
Entrées de tension
Les entrées de tension de l’AR6 sont disposées sur la partie avant de l’équipement, comme
montré sur l’image 2. Elles sont marquées avec les légendes U1 (U
A
), U2 (U
B
), U3 (U
C
), U
N
(U
N
) et ou earth et identifiées avec différentes couleurs (en fonction du modèle d’adhésif
identificateur choisi par l’utilisateur.
2.3.2
Entrées de courant
Les entrées de courant de l’analyseur sont également disposées sur la partie avant de
l’analyseur comme montré sur l’image 2. Ces entrées de courant sont identifiées avec les
légendes I1 (I
A
), I2 (I
B
), I3 (I
C
), I
N
(I
N
) et I leak. Les couleurs d’identification dépendent de
l’adhésif identificateur choisi par l’utilisateur.
2.3.3
Port USB
Port de communications USB type B, destiné au téléchargement de données enregistrées
par l’analyseur. En connectant l’analyseur à un ordinateur, l’équipement, est reconnu comme
un disque de mémoire externe et, par conséquent, pour télécharger les fichiers stockés, il
n’est pas nécessaire de communiquer avec l’équipement, il suffit simplement de traîner les
fichiers au répertoire souhaité de l’ordinateur ou de le télécharger avec le software Power
vision plus.
Module d'extension
