34 35

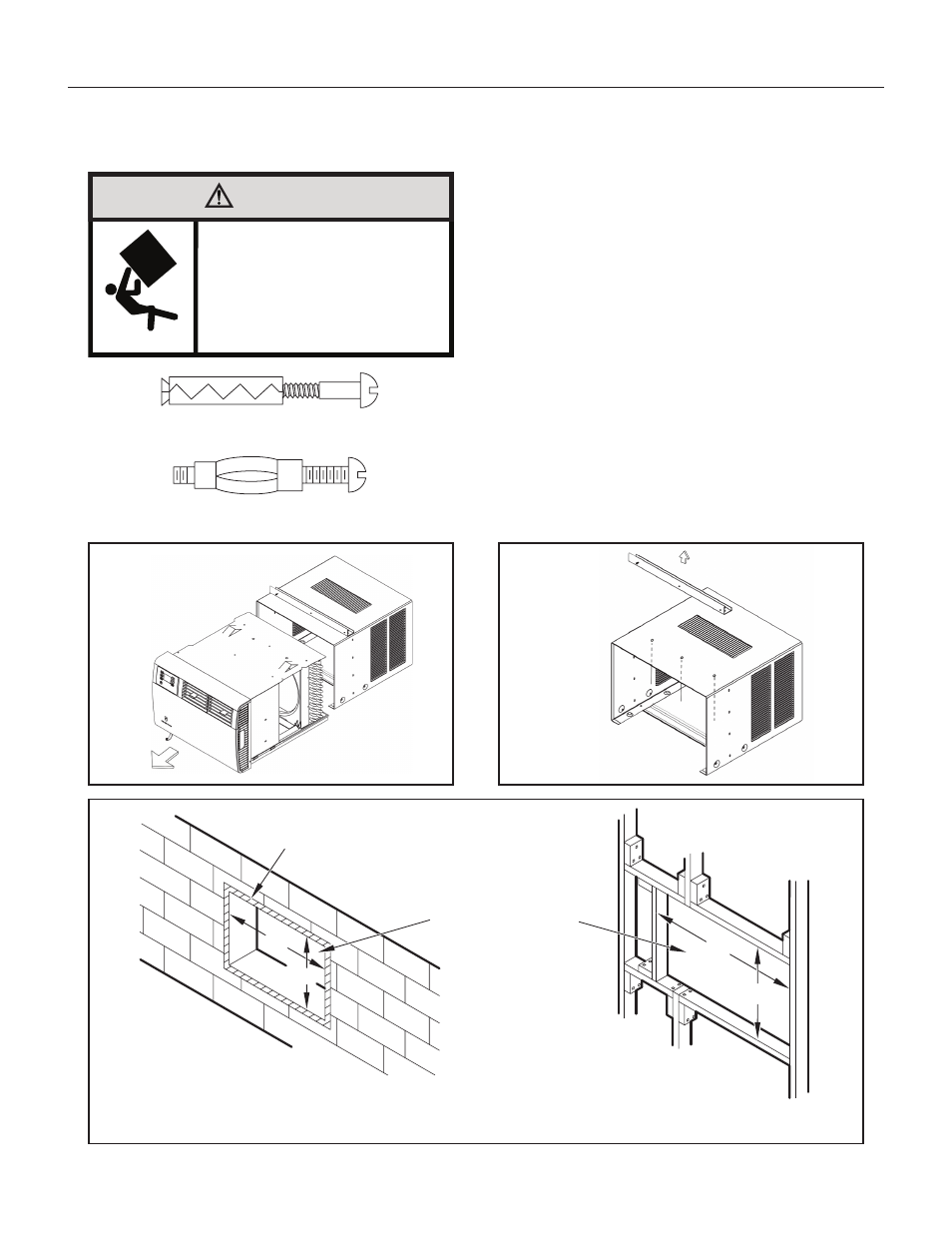

Figure 68
É TAPE 1
Figure 69
É TAPE 2
Figure 70
ÉTAPE 1. Après avoir retiré l'unité du carton d'expédition, faites glisser
le châssis hors de sa pochette (Figure 68).
ÉTAPE 2. Retirez le canal de coque du haut de la manche (Figure 69).
NOTE: Non applicable aux modèles à pompe à chaleur vendus
sans manchon de montage rapide.
ÉTAPE 3. Disposition - Découpez et encadrez une ouverture dans la zone
de mur souhaitée en vous reportant à l'illustration (Figure 70).
ÉTAPE 4. Placez la manche dans l'ouverture encadrée.
NOTE: Non applicable aux modèles à pompe à chaleur vendus sans
manchon de montage rapide.
ÉTAPE 5. Positionnez le bord avant dans la pièce pour atteindre 3 /
4
po
minimum en haut du manchon et 1 po minimum en bas (Figure 71).
ÉTAPE 6. Fixez chaque côté du manchon avec la vis 1 ¼ po fournie. (F dans
la liste des pièces) ou des clous à travers les trous sur les côtés.
NOTE: Les autres éléments de fixation pouvant être utilisés pour fixer le
manchon de l'unité sur un mur, y compris les murs de maçonnerie,
ne sont pas fournis (disponibles dans les quincailleries locales).
2 po x 8 po CADRE
TAILLE D'OUVERTURE
FINIE
20"
14 1 /
4
"
20 po
14 1 /
4
po
CONSTRUCTION EN BLOC DE BÉTON CONSTRUCTION DE CADRE
BOULON À COQUILLE D’EXPANSION
BOULON À AILETTES
Installation à travers le mur
ATTENTION
Risque de chute d'objets
Ne pas suivre les instructions
d'installation pour monter votre
climatiseur peut causer des
dommages matériels, des blessures
ou mort.
FRR091
