Page 118: Peligro de peso excesivo
30
31

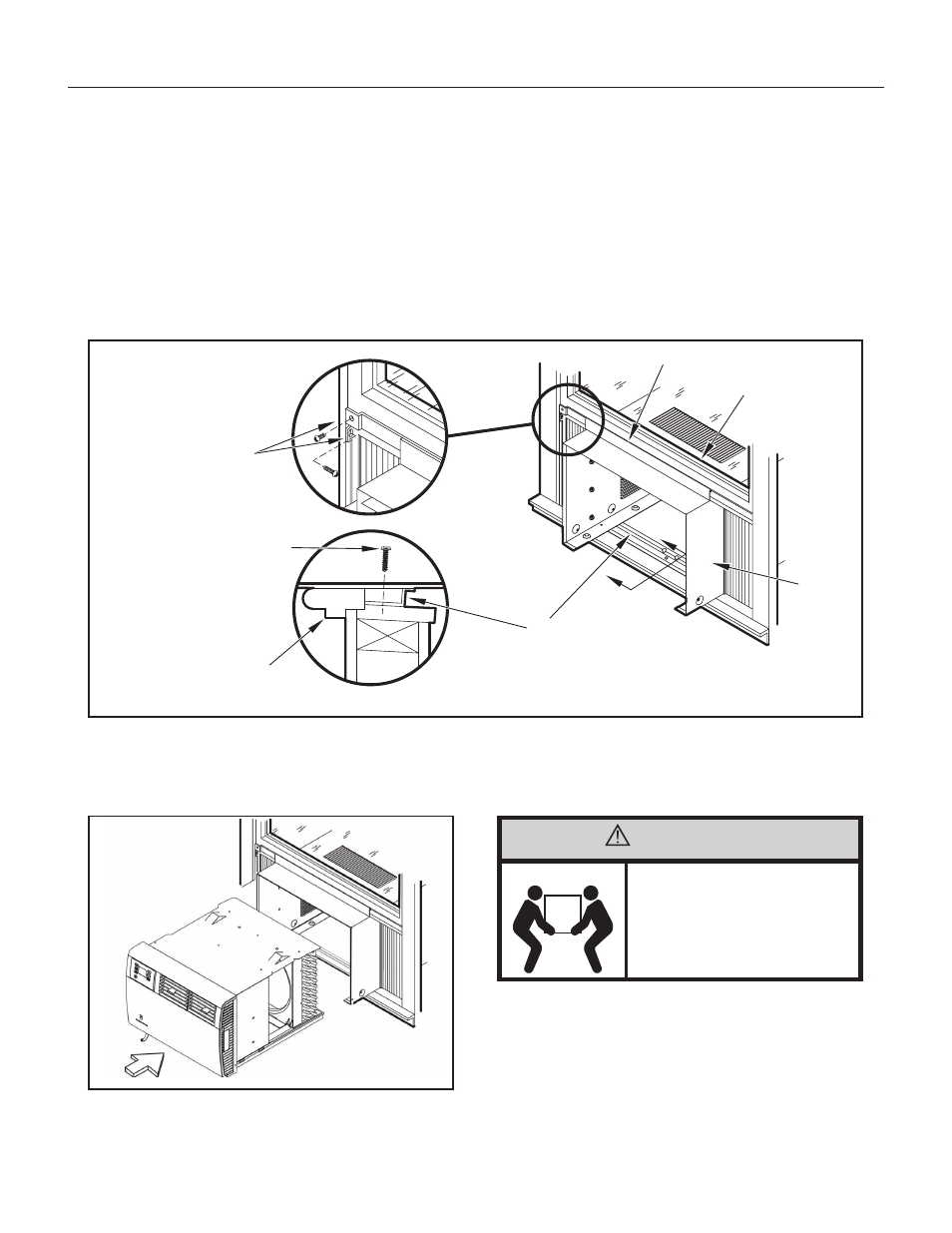

SECCIÓN A-A
A
A
CORTINAS SEGURAS A
TRAVÉS DE LOS AGUJEROS
RESTANTES UTILIZANDO
OTROS TORNILLOS DE
1
/
2
"
(PUNTO E: BOLSA AZUL) O
TORNILLOS DE 1
1
/
4
" (PUNTO
F: BOLSA GRIS).
CANAL DE APOYO DE SHELL
SASH DE VENTANA
MANGA
CANAL
DE SILL
SECURE SILL EL CANAL A LA
PARED DE WINDOW USANDO
(1) 1
1
/
4
" TORNILLO (PUNTO F:
BOLSA GRIS).
TABLERO DE VENTANA
PASO 5.2.
Una vez que se retira la unidad del manguito, asegure el manguito al taburete de la ventana a través del orificio del tornillo en el centro
inferior del canal del alféizar usando el tornillo de 1 ¼" suministrado (F en la lista de piezas) (consulte la Figura 60 A-A).
En el Paso 5, las cortinas de la ventana se aseguraron con 1 tornillo suministrado por cortina (2 tornillos en total). Para una aplicación más
permanente, puede asegurar cada cortina con un tornillo adicional a través del orificio restante del tornillo, asegurándose de que cada
cortina de ventana esté asegurada a la jamba de la ventana y la hoja con 2 tornillos cada uno (4 tornillos en total). Se han proporcionado
dos tamaños de tornillos (E y F en la lista de piezas) para adaptarse a diferentes tipos de ventanas (consulte la Figura 60).
AVISO:
Asegurar las cortinas utilizando las dos ubicaciones de los orificios de los tornillos puede no funcionar en ciertos tipos de ventanas. Para esas
aplicaciones, use solo 1 tornillo por cortina e instale el bloqueo de seguridad apropiado según lo recomendado por el fabricante de la ventana.
Figura 60
AVISO:
AL RETIRAR LA UNIDAD DEL MANGUITO Y LLEVAR O
MANEJAR LA UNIDAD, OBTENGA ASISTENCIA O AYUDA
NECESARIA PARA APOYAR LA UNIDAD DE ABAJO
(BASEPAN), MANTENER EL ACLARAMIENTO DE TODOS
LOS OBSTÁCULOS.
Figura 61
PASO 5.3.
Inspeccione la unidad antes de volver a insertarla en la manga. Gire manualmente el ventilador para ver que gira libremente. Asegúrese de que
el cable eléctrico esté colocado en la parte frontal de la unidad y apartado cuando lo inserte de nuevo en el manguito.
Inserte la unidad de nuevo en la manga colocándola en los rieles inferiores de la manga y empujándola en su lugar. Obtenga asistencia según
sea necesario (vea la Figura 61).
SECURE CURTAINS THROUGH
REMAINING HOLES USING
EITHER
1
/
2
" SCREWS (ITEM E:
BLUE BAG) OR 1
1
/
4
" SCREWS
(ITEM F: GREY BAG).
PRECAUCIÓN
Peligro de Peso Excesivo
Dos o más personas deben de instalar el
aire acondicionado.
El no hacerlo puede resultar en dolor de
espalda ú otras heridas.
Instalación de Ventanas Estándar continuado
