SÉCURISER PAR LE TROU DE
VIS TOP OU INFÉRIEUR/ CÔTÉ À
L'AIDE DES VIS 1 /
2
" (ARTICLE E:
SAC BLEU) OU DES VIS DE 1 1 /
4
"
(POINT F: SAC GRIS)
Si vous souhaitez une installation plus permanente, vous pouvez
sécuriser vos rideaux en utilisant les deux trous de vis et le manchon
de votre appareil directement sur le tabouret de la fenêtre inférieur
en suivant les instructions des étapes 5.1 à 5.3 ci-dessous. Si vous
choisissez l’installation standard déjà couverte aux étapes 1 à 5, vous
pouvez passer à l’étape 6 à la page 31.
NOTE: LORS DU RETRAIT DE L’UNITÉ DU MANCHON ET DE
L’UNITÉ DE TRANSPORT OU DE MANUTENTION, OBTENIR
L’ASSISTANCE OU L’AIDE D’UNE AUTRE ASSISTANCE POUR
SUPPORTER L’UNITÉ DU BAS (BASEPAN), MAINTENANT LE
DÉGAGEMENT DE TOUT OBSTACLE (Figure 59).
ÉTAPE 4. Placez l'appareil dans la fenêtre avec le rail de support inférieur
contre le bord arrière de l'appui de la fenêtre. Centrer et fermer le
châssis de la fenêtre sur le rail de support supérieur. L'unité doit
être de niveau ou légèrement inclinée vers l'extérieur (Figure
56). REMARQUE: en fonction du type de fenêtre, installez le
verrou de sécurité approprié recommandé par le fabricant.
ÉTAPE 5. Étendre les rideaux latéraux pour remplir la fenêtre. Fixez le
coin supérieur extérieur de chaque rideau (gauche et droite)
au montant et/ ou au châssis de fenêtre à l’aide des vis
fournies. Deux tailles de vis (E et F dans la liste des pièces) et
2 emplacements de trous de vis différents ont été fournis pour
s'adapter à différents types de fenêtres (Figure 57).
ÉTAPE 5.1. Tirez l’unité de la manche en utilisant les poignées latérales
situées de part et d’autre de la façade décorative. Obtenez
de l'aide au besoin. Placez l’appareil à l’écart sur une
surface plane et sécurisée (Figure 58).

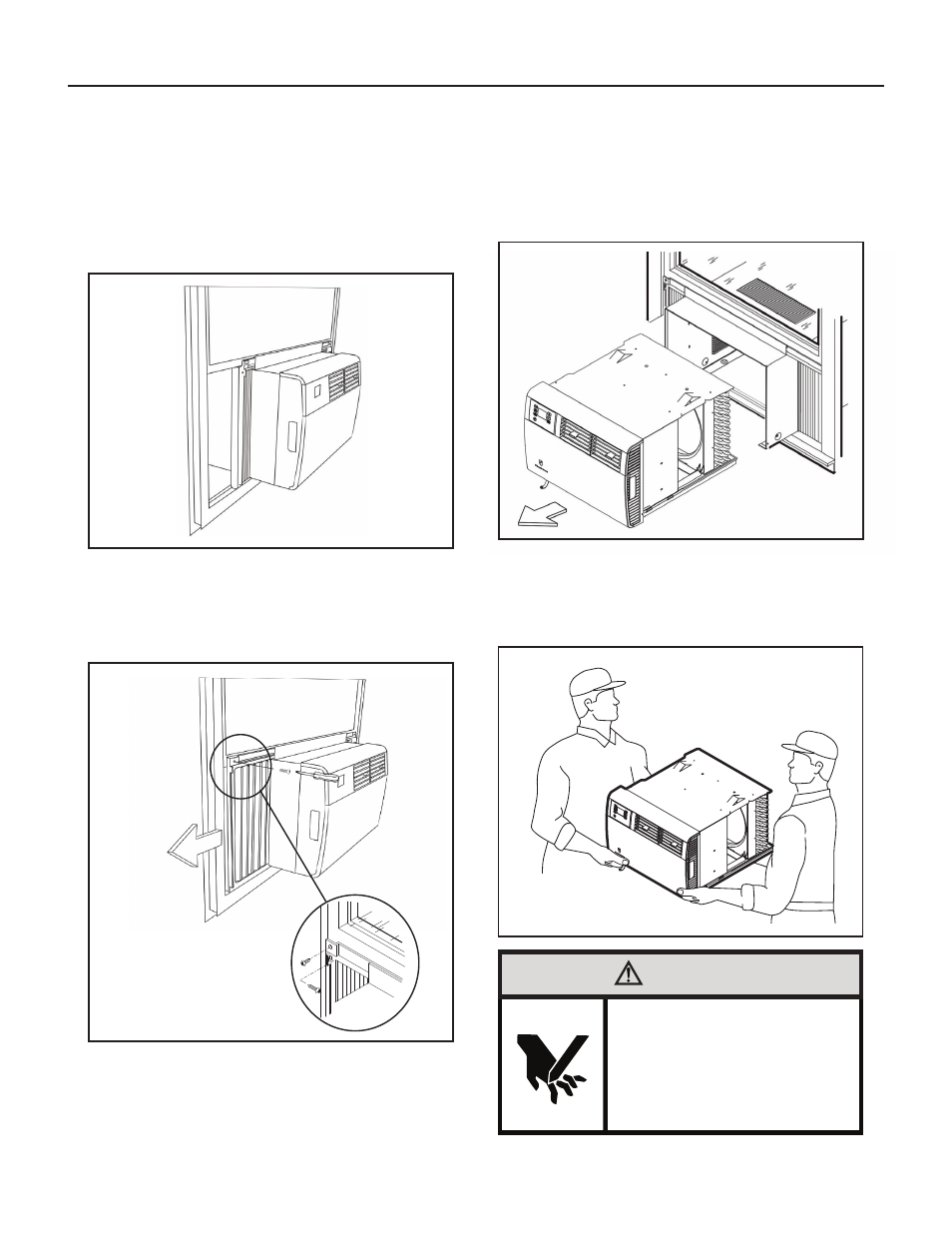

Figure 57
Figure 58
Figure 59
Installation de fenêtre standard a continué
ATTENTION
Risque de coupures graves
Malgré le soin apporté dans la fabrication
de cet appareil, certaines arêtes peuvent
être coupantes. Utilisez des gants de
travail et soyez prudents lors de la
manutention de cet appareil.
Négliger cette précaution peut entraîner
des blessures mineures à modérées.
Figure 56
