IMPORTANTE: Antes de empezar la instalación de su aire
acondicio-nado, revise los códigos eléctricos y la información a
continuación. Su aire acondicionado debe de estar conectado a una
conexión con la misma corriente alterna (AC) de voltaje y amperaje
que está indicada en la placa del chasis.
PROTECCIÓN DE CIRCUITO – Utilice un enchufe de un solo circuito.
Un circuito sobrecargado puede causar el mal funcionamiento de su aire
acondicionado, por eso es importante la protección eléctrica adecuada.
Utilice un fusible de tiempo de retraso “TIME DELAY” o un disyuntor
tipo HACR cuando inicia su unidad. Si existe alguna duda consulte su
distribuidor.
Refiérase a la placa eléctrica ubicada en el chasis del aire acondicionado
(vea Página 2) para elegir el fusible o amperaje del disyuntor adecuado
para su modelo (vea Tabla 1 en Página 6 para el tipo de enchufe).
El cable de alimentación tiene una conexión con una clavija de tierra y se
requiere un enchufe correspondiente.

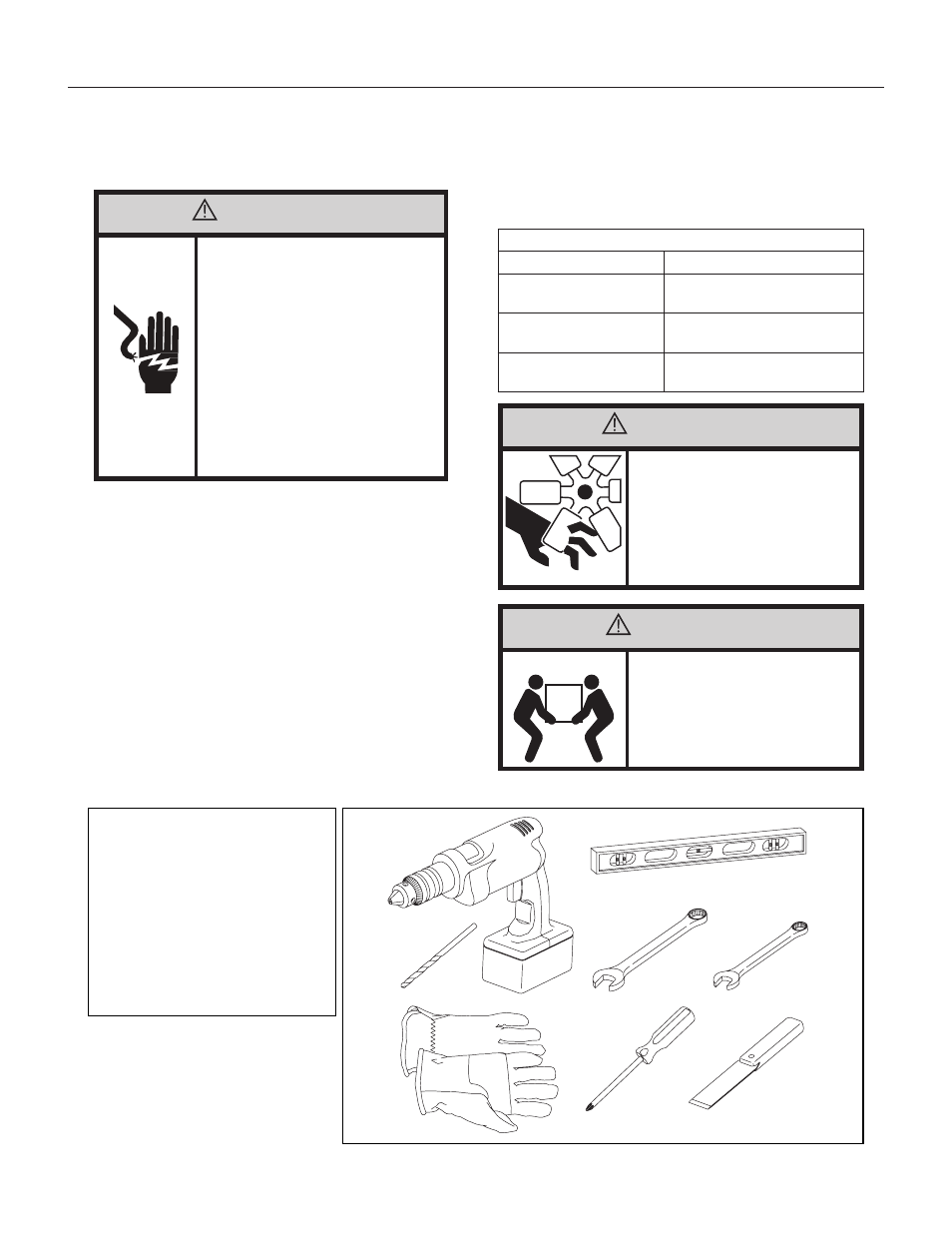

Herramientas recomendadas
1. Taladro el éctrico
2. Broca 5 /
32
”
3. Guantes
4. Nivel
5. Llave mixta de
5 /
16
″
6. Llave mixta de 1 /
4
"
7. Desarmador plano #2
8. Espá
tula
1
2
3
4
6 5
8 7
5/16
5/16
1/4
1/4
LAS ILUSTRACIONES NO ESTAN A ESCALA
Instrucciones de Instalación
LEA ESTO PRIMERO! Requisitos electricós Las siguientes instrucciones son para modelos de chasis estándar,
están clasificadas por las primeras letras del modelo en Tabla 2.
Tabla 2
DESIGNACIÓN DE MODELO TAMAÑO (H x W x D)
CHASIS CHICO –
KCS, KES, KHS
15 15 ⁄
16
" x 25 15 ⁄
16
" x 29"
(405 mm x 660 mm x 737 mm)
CHASIS MEDIANO –
KCM, KEM, KHM
17 15 ⁄
16
" x 25 15 ⁄
16
" x 29"
(455 mm x 660 mm x 737 mm)
CHASIS GRANDE –
KCL, KEL, KHL
20 3 ⁄
16
" x 28" x 35 1 ⁄
2
"
(513 mm x 711 mm x 851 mm)
ADVERTENCIA
Peligro de partes móviles
•
No debe de operar la unida fuera de
su marco o sin la rejilla frontal.
•
No ponga sus manos junto a las aspas
del abanico.
El no hacerlo puede resultar en heridas graves.
PRECAUCIÓN
Peligro de Peso Excesivo
Dos o más personas deben de instalar el
aire acondicionado.
El no hacerlo puede resultar en dolor de
espalda ú otras heridas.
ADVERTENCIA
Peligro de choque eléctrico
Asegúrese de que su enchufe tenga la misma
configuración eléctrica que el acondicionador
de aire. Si es diferente, consulte a un electricista
autorizado.
No utilice adaptadores de enchufe.
No utilice un cable de extensión.
No quite la clavija de tierra.
Siempre conecte a un enchufe de tres clavijas.
El no cumplir con estas instrucciones se puede
ocasionar la muerte, un incendio o un choque
eléctrico.
