34 35

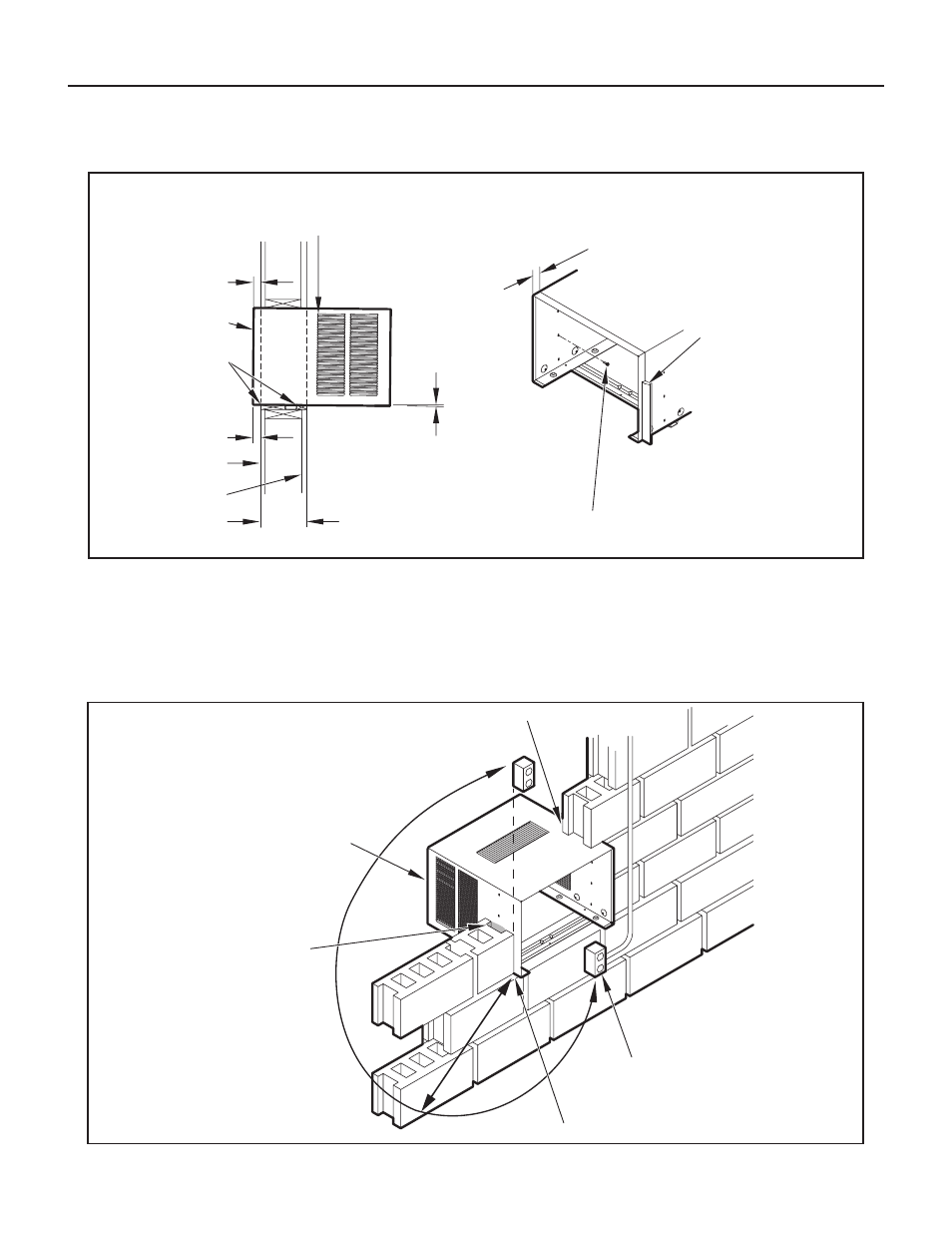

Figura 72
Figura 71
PASO 7. Corte dos piezas de madera estándar de 1" (suministrada por
el instalador) a la longitud y el ancho requeridos. Coloque en
la parte delantera y trasera del canal del umbral inferior como
se muestra en la Figura 71. Asegure con clavos (suministrados
por el instalador) .
PASO 8. Selle todos los orificios del manguito con compuesto para
calafatear (suministrado por el instalador) .
CONSTRUCCIÓN DE MASONERÍA SÓLIDA
PASO 9. Complete la instalación siguiendo los pasos 5.3 al 7 de la
Instalación de ventana estándar (Páginas 30, 31). No se requerirá
la junta de sellado de ventana mencionada en el Paso 6 .
IMPORTANTE: Antes de operar la unidad, lea la sección PROTECCIÓN
DEL CIRCUITO de las Instrucciones de la ventana estándar en el Paso 7
(Página 31).
Instalación en la Pared continuado
3 /
4
" MÍNIMO
MANGA DELANTERA
1" GRUESO
BORDE FRONTAL DE LOUVERS
SIEMPRE DEBE ESTAR FUERA DE
SUPERFICIE DE PARED EXTERIOR
1" MÍNIMO
PARED INTERIOR
PARED EXTERIOR
MAX. ESPESOR DE
PARED PERMITIDO 8 1 /
2
"
1 /
4
" PENDIENTE ABAJO.
POSICION Y SEGURO
MANGA HACIA ABAJO.
PENDIENTE FUERA DE
DRENAJE
TORNILLOS DE 1 1 /
2
" (F EN LA LISTA DE PIEZAS) / 3 EA. LADO
LAS UÑAS SE PUEDEN UTILIZAR SI ES DESEADO.
BORDE DELANTERO MÍNIMO
DELANTERO DE 3 /
4
" A LA
SUPERFICIE DE LA PARE
RECORTAR ALREDEDOR
DE LA MANGA CON UN
MOLDEADO DE MADERA
ADECUADO Y
TERMINAR PARA
ADECUARSE.
CAULA TODO
ALREDEDOR DE MANGA
EN EL EXTERIOR PARA
ASEGURAR UN SELLO
APRETADO DEL TIEMPO.
FRR092
CAULK TODOS LOS LADOS
GABINETE
MORTERO
AVISO: UBICACIÓN ELÉCTRICA DEL
RECEPTÁCULO DESDE EL PUNTO “X” DEBE
ESTAR DENTRO DE UN RADIO MÁXIMO DE 69"
PARA UNIDADES DE 115V.
ENCHUFE
PUNTO“X” FRR093
