28 29
SEGURO A TRAVÉS DEL AGUJERO
SUPERIOR O INFERIOR DEL TORNILLO
UTILIZANDO CUALQUIER LOS
TORNILLOS DE 1 /
2
" (PUNTO E: BOLSA
AZUL) O LOS TORNILLOS DE 1 1 /
4
"
(PUNTO F: BOLSA GRIS)
Si desea una instalación más permanente, puede asegurar sus cortinas
utilizando los dos orificios de los tornillos y la funda de su unidad directamente
al taburete de la ventana inferior siguiendo las instrucciones de los Pasos 5.1 a
5.3 que se muestran a continuación. Si elige la instalación estándar ya cubierta
en los Pasos 1 a 5, puede continuar con el paso 6 en la Página 31.
AVISO: AL RETIRAR LA UNIDAD DEL MANGUITO Y LLEVAR
O MANIPULAR LA UNIDAD, OBTENGA ASISTENCIA
O AYUDA NECESARIA PARA APOYAR LA UNIDAD DE
ABAJO (BASEPAN), MANTENER EL DESPACHO DE
TODOS LOS OBSTÁCULOS (Figura 59).

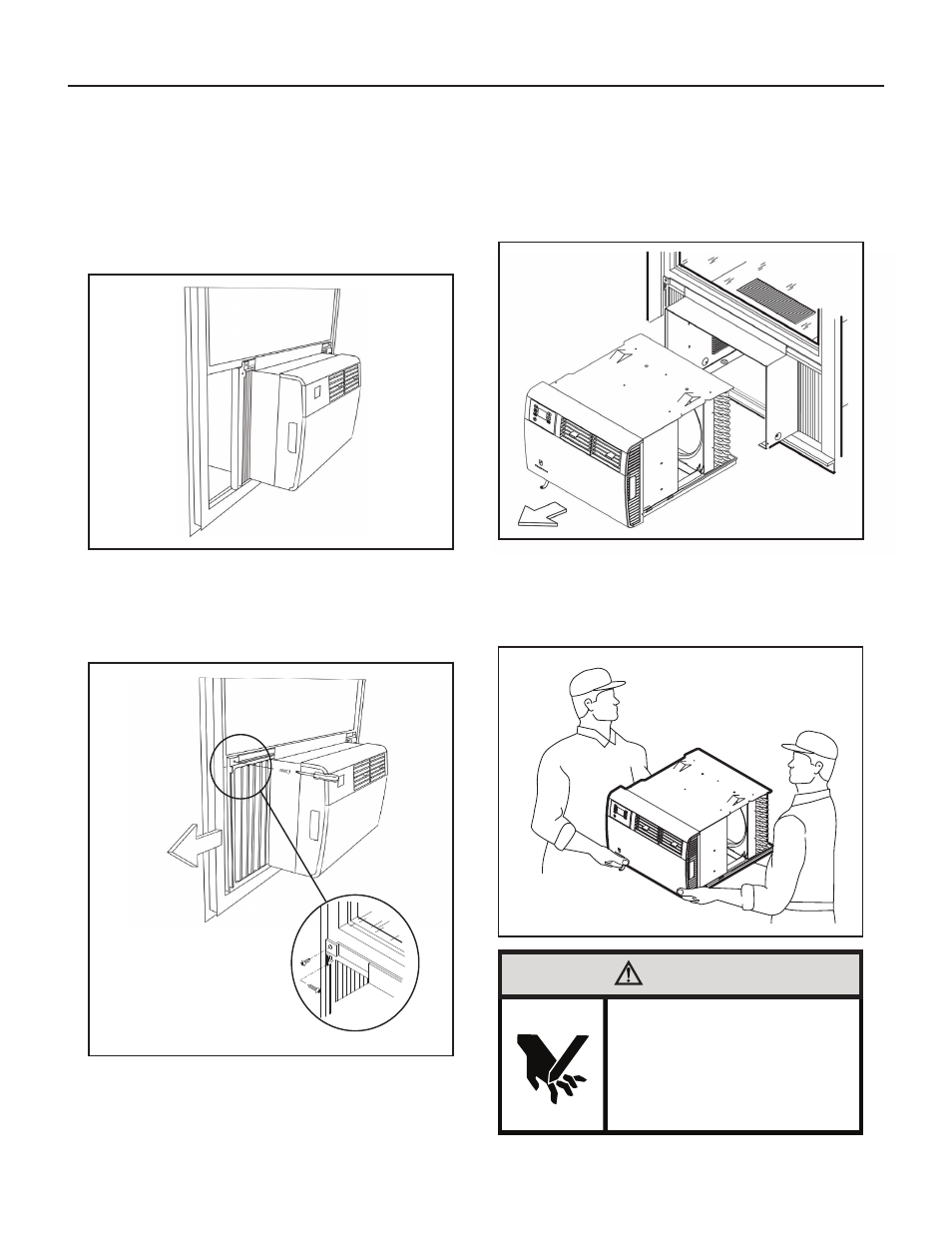

PASO 4. Coloque la unidad en la ventana con el riel de soporte inferior
contra el borde posterior del alféizar de la ventana. Centre y cierre
el marco de la ventana en el riel de soporte superior. La unidad
debe estar nivelada o ligeramente inclinada hacia afuera (Figura
56). NOTA: Dependiendo del tipo de ventana, instale el bloqueo
de seguridad apropiado según lo recomendado por el fabricante.
PASO 5. Extender las cortinas laterales para llenar la ventana. Asegure la
esquina superior externa de cada cortina (izquierda y derecha) a
la jamba de la ventana y/ o al marco de la ventana con los tornillos
suministrados. Se han proporcionado dos tamaños de tornillos (E
y F en la lista de piezas) y 2 ubicaciones diferentes de orificios de
tornillo para adaptarse a diferentes tipos de ventanas (Figura 57) .
PASO 5.1. Tire de la unidad de la funda, utilizando las asas laterales
ubicadas a ambos lados del frente decorativo. Obtenga
asistencia según sea necesario. Coloque la unidad fuera del
camino sobre una superficie plana y segura (Figura 58).
Figura 56
Figura 57
Figura 58
Figura 59
PRECAUCIÓN
Peligro de cortarse
Algunas orillas pueden ser filosas,
utilice guantes o protección de las
manos al manejar la unidad.
El no hacerlo puede resultar en
heridas leves a moderadas.
Instalación de Ventanas Estándar continuado
