34 35
Figura 70

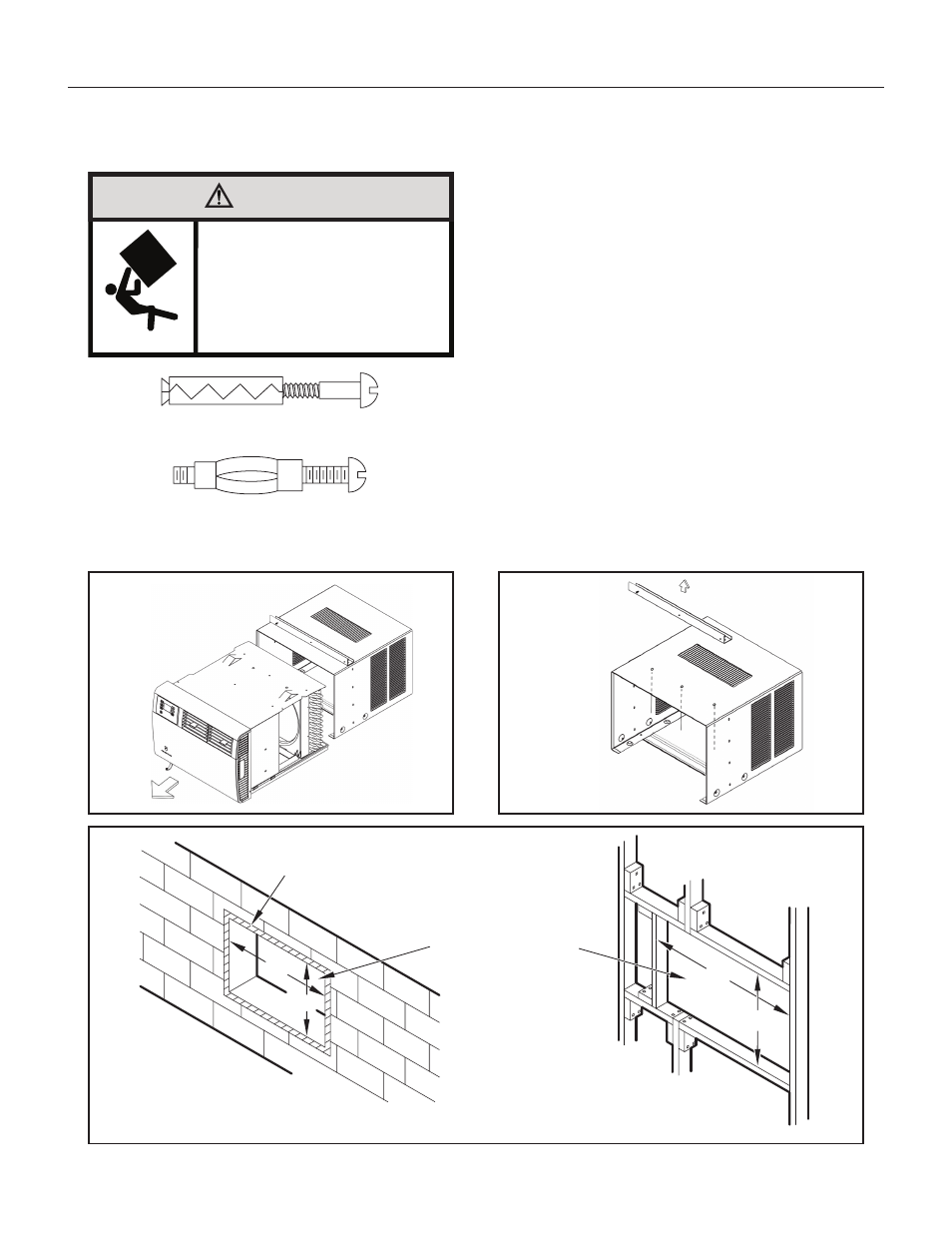

PASO 1. Después de retirar la unidad de la caja de envío, deslice el
chasis fuera de la funda (Figura 68).
PASO 2. Retire el canal de la carcasa de la parte superior del manguito
(Figura 69) .
AVISO: No se aplica a los modelos de bomba de calor vendidos sin
manguito de montaje rápido.
PASO 3. Diseño - Corte y encuadre una abertura en el área de la pared
deseada usando la ilustración como guía (Figura 70).
PASO 4. Coloque la manga en la abertura enmarcada.
AVISO: No se aplica a los modelos de bomba de calor vendidos sin
manguito de montaje rápido.
PASO 5. Coloque el borde frontal para extenderse a la habitación con
un mínimo de 3 /
4
"en la parte superior de la manga y un mínimo
de 1" en la parte inferior (Figura 71) .
PASO 6. Asegure cada lado del manguito con el tornillo de 1 ¼"
suministrado (F en la lista de piezas) o clavos a través de los
agujeros en los lados.
AVISO: No se suministran sujetadores alternativos que se pueden usar
para asegurar el manguito de la unidad a una pared, incluidas las
paredes de mampostería (disponibles en las ferreterías locales).
2" x 8" CUADRO
TAMAÑO DE APERTURA
TERMINADO
20"
14 1 /
4
"
20"
14 1 /
4
"
CONSTRUCCIÓN DE BLOQUE DE HORMIGÓN CONSTRUCCIÓN DE CUADRO
TAQUETE EXPANSOR
PERNO DE ANCLAJE
PRECAUCIÓN
Peligro de caída de objetos
No seguir las instrucciones de
instalación para el montaje de su aire
acondicionado puede causar daños
a la propiedad, lesiones o muerte.
Instalación en la Pared
FRR091
Figura 68
PASO 1
Figura 69
PASO 2
