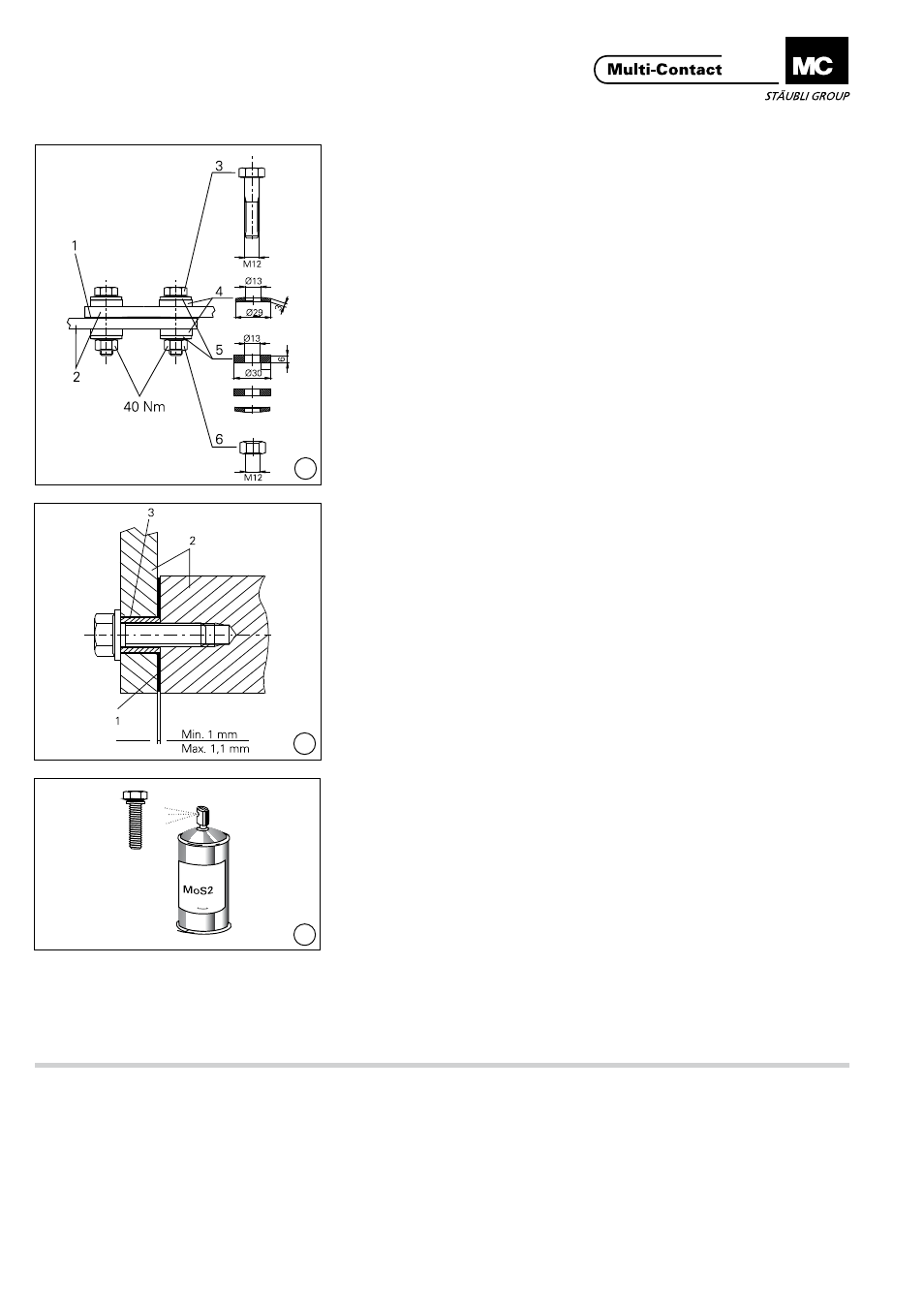

Montage en cas d‘application
statique Assembly for static use
(ill. 6)
Eviter de toucher les surfaces de
contact!
(ill. 6)
Try to avoid touching the contact
surfaces!
Les différentes pièces nécessaires
pour l’assemblage vissé:
1 Electromate MC
2 Jeux de barres
3­­ Vis­M12­DIN933-8.8­acier­zingué
4­ ­Rondelle­12­DIN­7349­acier­zin-
gué
5­ ­Rondelle­élastique­12­DIN­6796­
acier zingué
6­ Ecrou­M12­DIN­934­acier­zingué
Individual­parts­needed­for­the­bolted­
assembly:
1 MC Electromate
2 Busbars
3­­ ­Screw­M12­DIN933-8.8­steel­zinc­
plated
4­ ­Washer­12­DIN­7349­steel­zinc­
plated
5­ ­Conical­spring­washer­12­DIN­
6796­steel­zinc­plated
6­ Nut­M12­DIN­934­steel­zinc­plated
Montage en cas d‘application
dynamique Assembly for dynamic use
(ill. 7)
Contact tournant permettant de
positionner des éléments rotatifs, par
ex� un sectionneur de barres dans le
domaine HT�
(ill. 7)
Rotary contact for the positioning of
equipment parts, e�g� panthograph
isolator in high voltage applications�
1 Electromate MC
2 Jeux de barres
3 Entretoise
1 MC Electromate
2 Busbars
3 Distance support
(ill. 8)
Lubrifiant­à­base­de­MoS2
(ill. 8)
MoS2-based lubricant
