Sélectionner un affichage de positions 18.5
18
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
599
18.5 Sélectionner un affichage de
positions
Utilisation
Dans les modes
Manuel, Exécution de programme en continu
et Exécution de programme pas à pas, vous pouvez influencer
l'affichage des coordonnées :

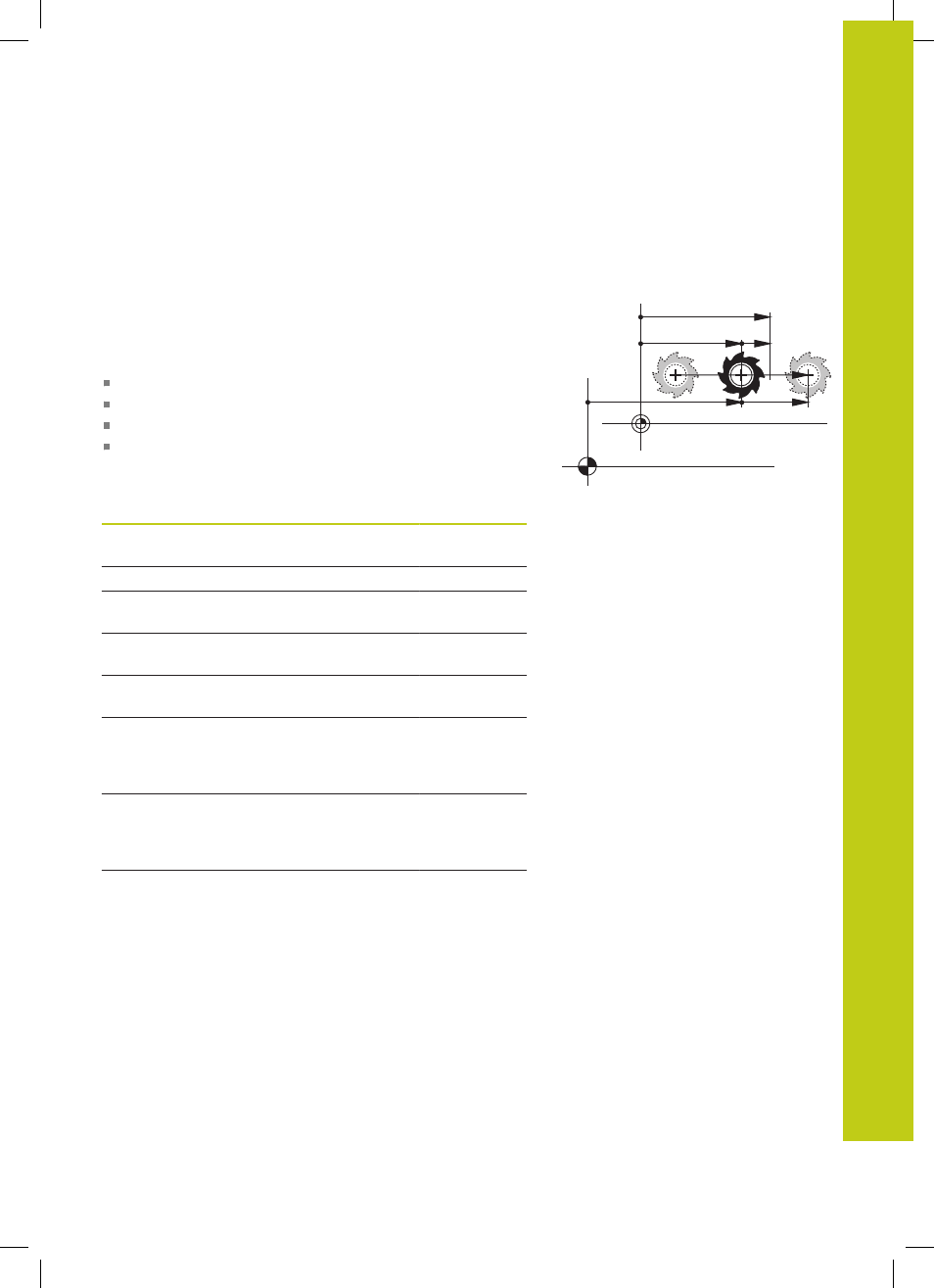

La figure de droite indique différentes positions de l’outil
Position initiale
Position cible de l’outil
Point zéro pièce
Point zéro machine
Pour les affichages de positions de la TNC, vous pouvez
sélectionner les coordonnées suivantes :
Fonction Affichage
Position nominale ; valeur nominale fournie par
la TNC NOM
Position effective ; position actuelle de l’outil EFF
Position de référence ; position effective par
rapport au point zéro machine REFEFF
Position de référence : position nominale par
rapport au point zéro machine REFNOM
Erreur de poursuite ; différence entre position
nominale et position effective ER.P
Chemin restant à parcourir jusqu'à la position
programmée dans le système de saisie ;
différence entre la position effective et la
position cible DSTRES
Chemin restant à parcourir jusqu'à la position
programmée par rapport au point zéro
machine ; différence entre la position de
référence et la position cible. DSTREF
Déplacements exécutés avec la fonction de
superposition de la manivelle (M118) M118
La fonction MOD
Affichage de position 1 vous permet de
sélectionner l’affichage de position dans l’affichage d’état.
La fonction MOD
Affichage de position 2 vous permet de
sélectionner l’affichage de position dans l’affichage d’état auxiliaire.
