Programmation : Usinage multiaxes
12.3 Fraisage incliné dans le plan incliné (option 9)
12
442
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
12.3 Fraisage incliné dans le plan incliné
(option 9)
Fonction
En liaison avec les nouvelles fonctions
PLANE et M128, vous
pouvez réaliser un fraisage incliné dans un plan d'usinage incliné.
Pour cela, vous disposez de deux définitions possibles :

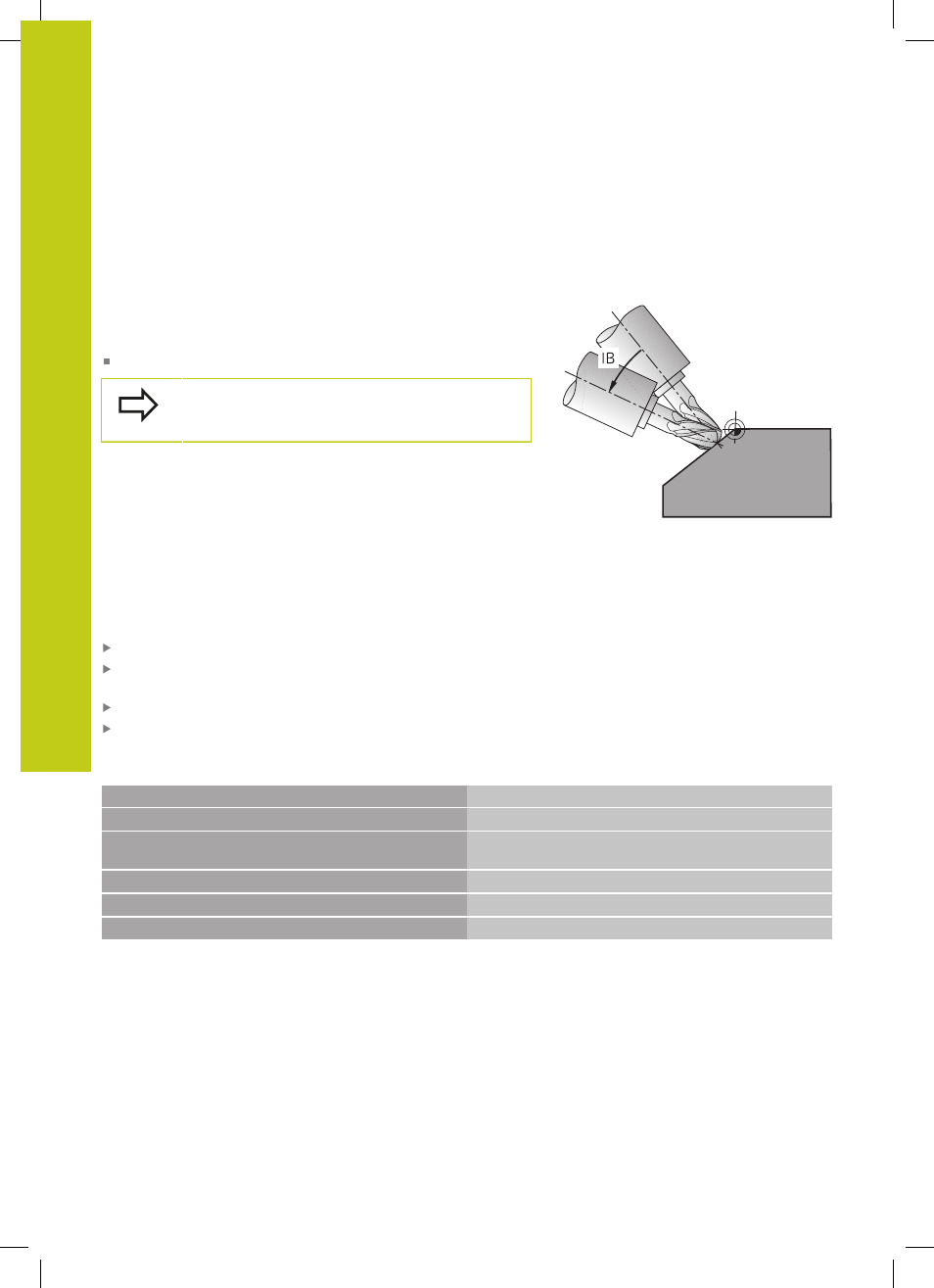

Fraisage incliné par déplacement incrémental d'un axe rotatif
Le fraisage incliné dans le plan incliné ne fonctionne
qu'avec des fraises hémisphériques.
Fraisage incliné par déplacement incrémental d'un
axe rotatif
Dégager l'outil
Définir une fonction PLANE au choix. Tenir compte du
comportement de positionnement
Activer M128
Au moyen d'une séquence linéaire, se déplacer en incrémental
à l'angle d'inclinaison souhaité dans l'axe correspondant
Exemple de séquences CN
...
N12 G00 G40 Z+50 *
Positionner à une hauteur de sécurité
N13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50
F900 *
Définir la fonction PLANE et l'activer
N14 M128 * Activer M128
N15 G01 G91 F1000 B-17 *
Régler l'angle d'inclinaison
...
Définir l'usinage dans le plan incliné
