Test de programme et Exécution de programme
17.2 Représenter la pièce brute dans la zone d'usinage
17
570
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015

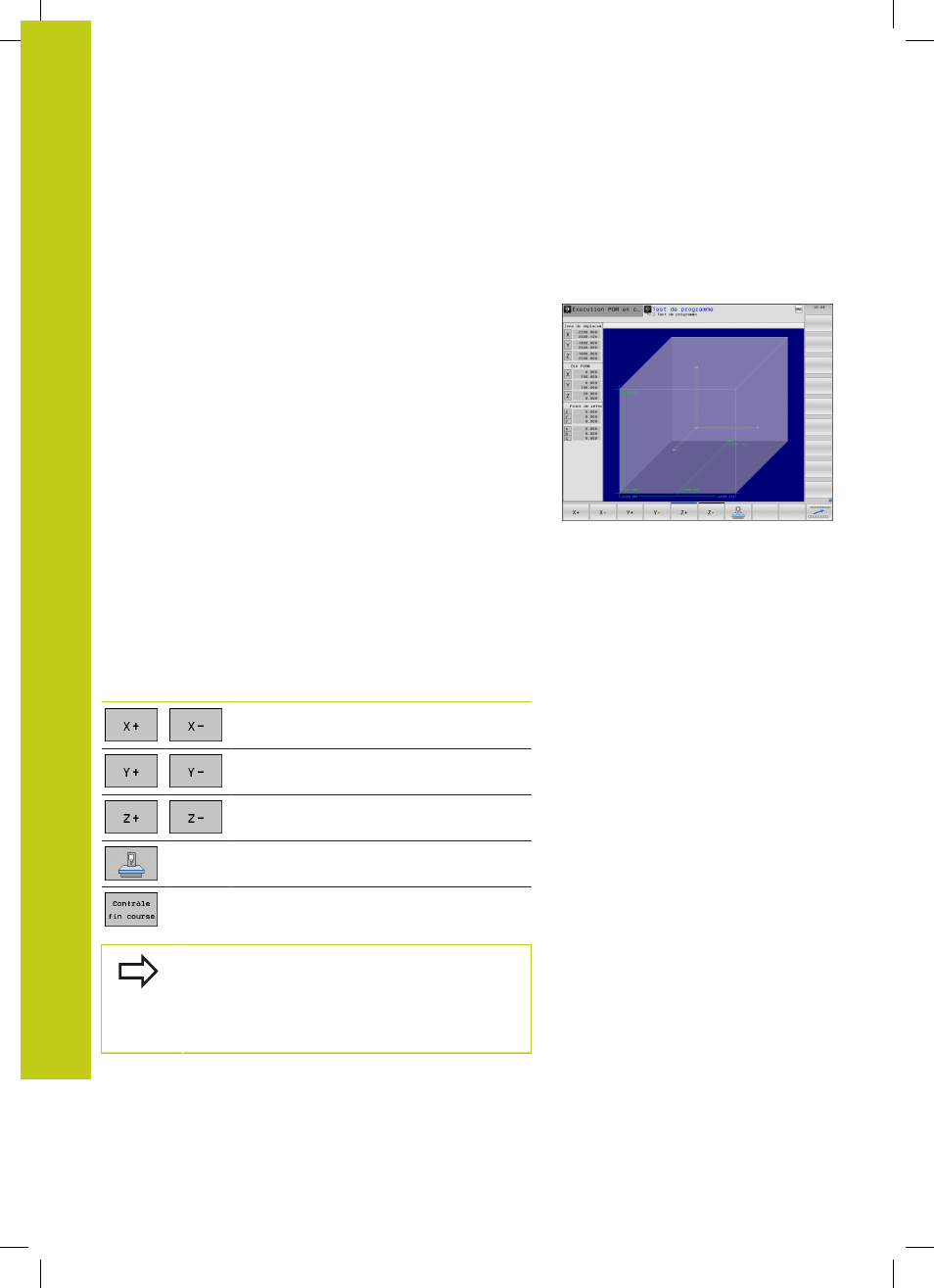

17.2 Représenter la pièce brute dans la
zone d'usinage
Application
En mode
Test de programme, vous pouvez contrôler
graphiquement la position de la pièce brute ou le point d'origine
dans la zone d'usinage de la machine et activer la surveillance
de la zone d'usinage en mode
Test de programme : pour cela,
appuyez sur la softkey
PIECE BR. DANS ZONE TRAVAIL. La softkey
CONTRÔLE FIN COURSE (deuxième barre de softkeys) vous permet
d'activer ou de désactiver la fonction.
Un parallélépipède transparent représente la pièce brute dont les
dimensions figurent dans le tableau
BLK FORM. La TNC utilise
les dimensions de la définition de la pièce brute du programme
sélectionné. Le parallélépipède de la pièce brute définit le
système de coordonnées dont le point-zéro est à l'intérieur du
parallélépipède de la zone de déplacement.
La position de la pièce brute à l'intérieur de la zone de travail
n'a normalement aucune influence sur le test du programme.
Toutefois, si vous activez la surveillance de la zone d'usinage, vous
devez décaler „graphiquement“ la pièce brute de manière à ce
qu'elle soit située à l'intérieur de la zone d'usinage. Pour cela,
utilisez les softkeys situées dans le tableau.
Vous pouvez en outre activer le point d'origine actuel pour le mode
de fonctionnement
Test de programme (voir tableau suivant).
Softkeys Fonction
Décaler la pièce brute dans le sens positif/
négatif de X
Décaler la pièce brute dans le sens positif/
négatif de Y
Décaler la pièce brute dans le sens positif/
négatif de Z
Afficher la pièce brute par rapport au dernier
point d'origine initialisé
Activation ou désactivation de la fonction de
surveillance
Notez que vous pouvez également représenter la
pièce brute dans la zone d'usinage sous forme de
parallélépipède avec
BLK FORM CYLINDER.
En utilisant
BLK FORM ROTATION, aucune pièce
brute n'est représentée dans la zone d'usinage.
