Programmation : outils
5.3 Correction d'outil
5
202
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015

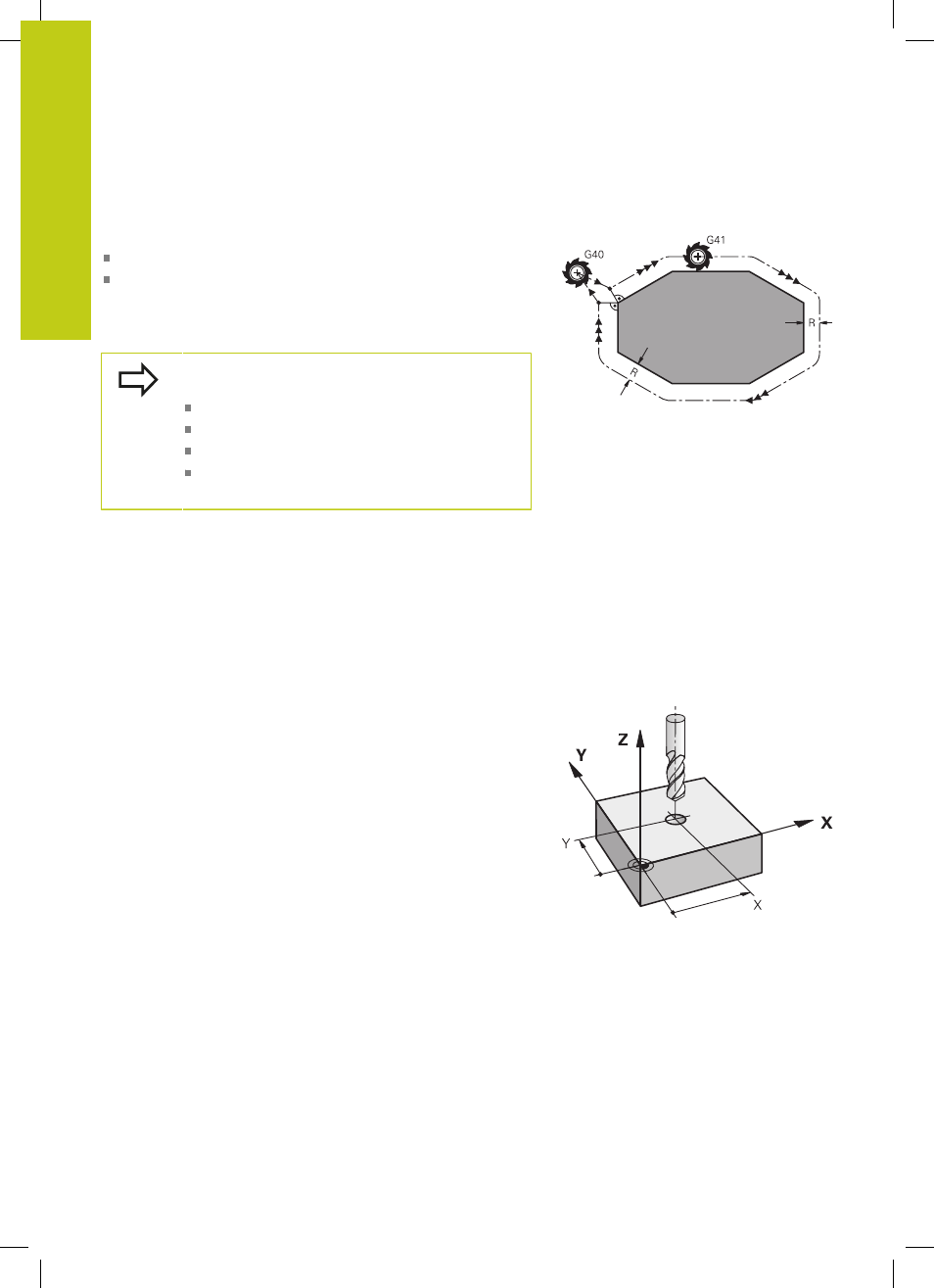

Correction de rayon d'outil
La séquence de programme pour un déplacement d’outil contient :
G41 ou G42 pour une correction de rayon
G40 si aucune correction de rayon ne doit être appliquée
La correction de rayon est effective dès lors qu'un outil est appelé
et qu'il est déplacé en dans le plan d'usinage, avec une séquence
linéaire et
G41 ou G42.
La TNC annule la correction de rayon dans le cas où
vous :
programmez une séquence linéaire avec
G40
quittez le contour par la fonction DEP
programmez un PGM CALL
sélectionnez un nouveau programme avec
PGM
MGT
Pour la correction de rayon, la TNC tient compte des valeurs Delta
de la séquence
T et du tableau d'outils :
Valeur de correction = R + DR
T
+ DR
TAB
avec
R :
Rayon d'outil
R de la séquence G99 ou du tableau
d'outils
DL
T
: Surépaisseur
DR pour rayon de la séquence T
DR
TAB
: Surépaisseur
DR du rayon du tableau d'outils
Contournages sans correction de rayon : G40
Le centre de l'outil se déplace le long de la trajectoire programmée
ou aux coordonnées programmées dans le plan d'usinage.
Application : perçage, prépositionnement.
