La fonction PLANE pour incliner le plan d'usinage (option 8) 12.2
12
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
425
Paramètres d'introduction

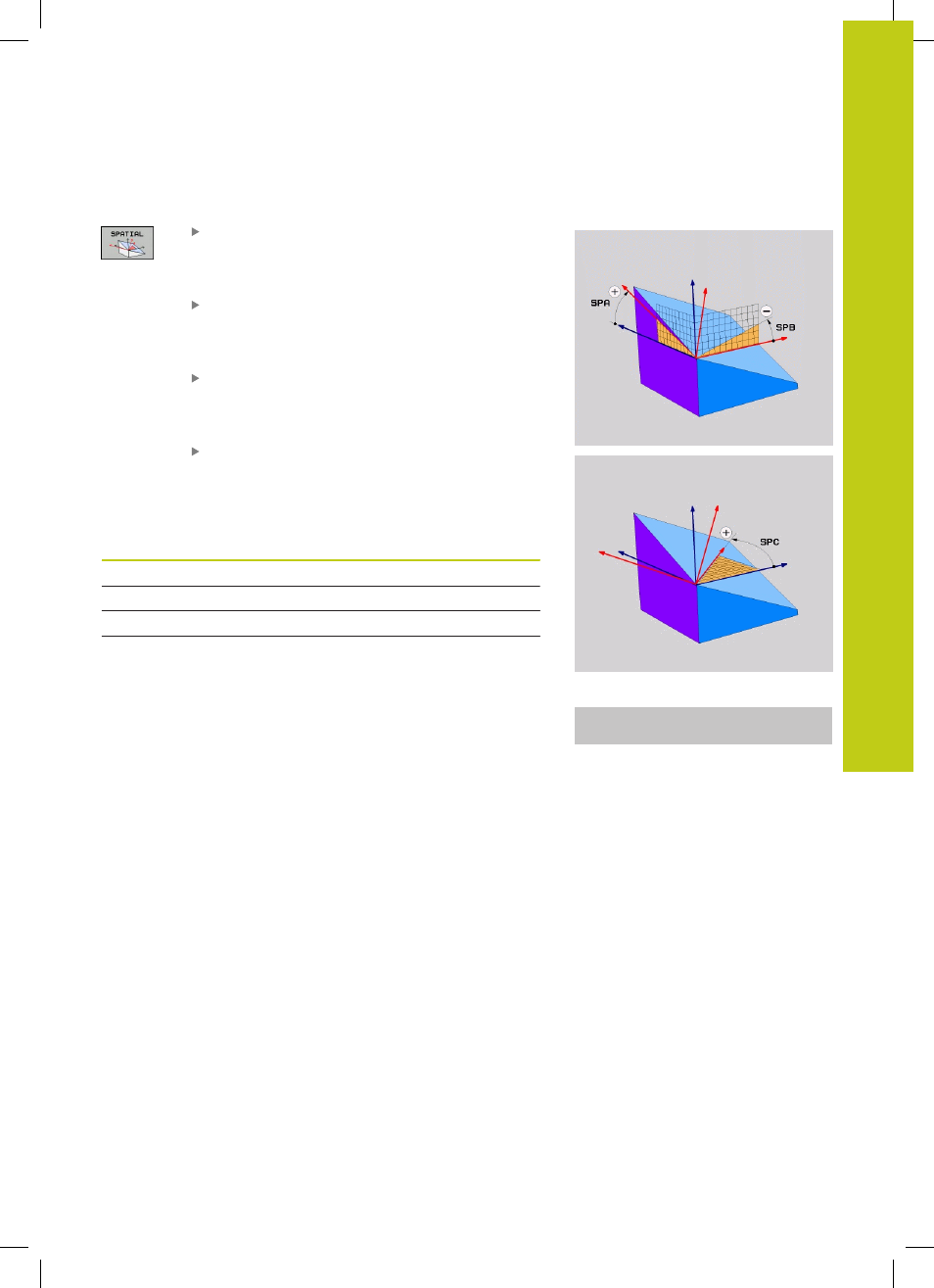

Angle dans l'espace A? : angle de rotation SPA
autour de l'axe machine X (voir figure en haut à
droite).
Plage d'introduction -359.9999° à +359.9999°
Angle dans l'espace B? : angle de rotation SPB
autour de l'axe machine Y (voir figure en haut à
droite).
Plage d'introduction -359.9999° à +359.9999°
Angle dans l'espace C?: Angle de rotation SPC
autour de l'axe machine Z (voir figure de droite, au
centre).
Plage d'introduction -359.9999° à +359.9999°
Poursuivre avec les propriétés de positionnement,
voir "Définir le comportement de positionnement de
la fonction PLANE", page 436
Abréviations utilisées
Abréviation Signification
SPATIAL
En angl. spatial = dans l'espace
SPA
sp atial A : Rotation autour de l'axe X
SPB sp atial B : Rotation autour de l'axe Y
SPC sp atial C : Rotation autour de l'axe Z
Séquence CN
N50 PLANE SPATIAL SPA+27 SPB+0 SPC
+45 .....*
