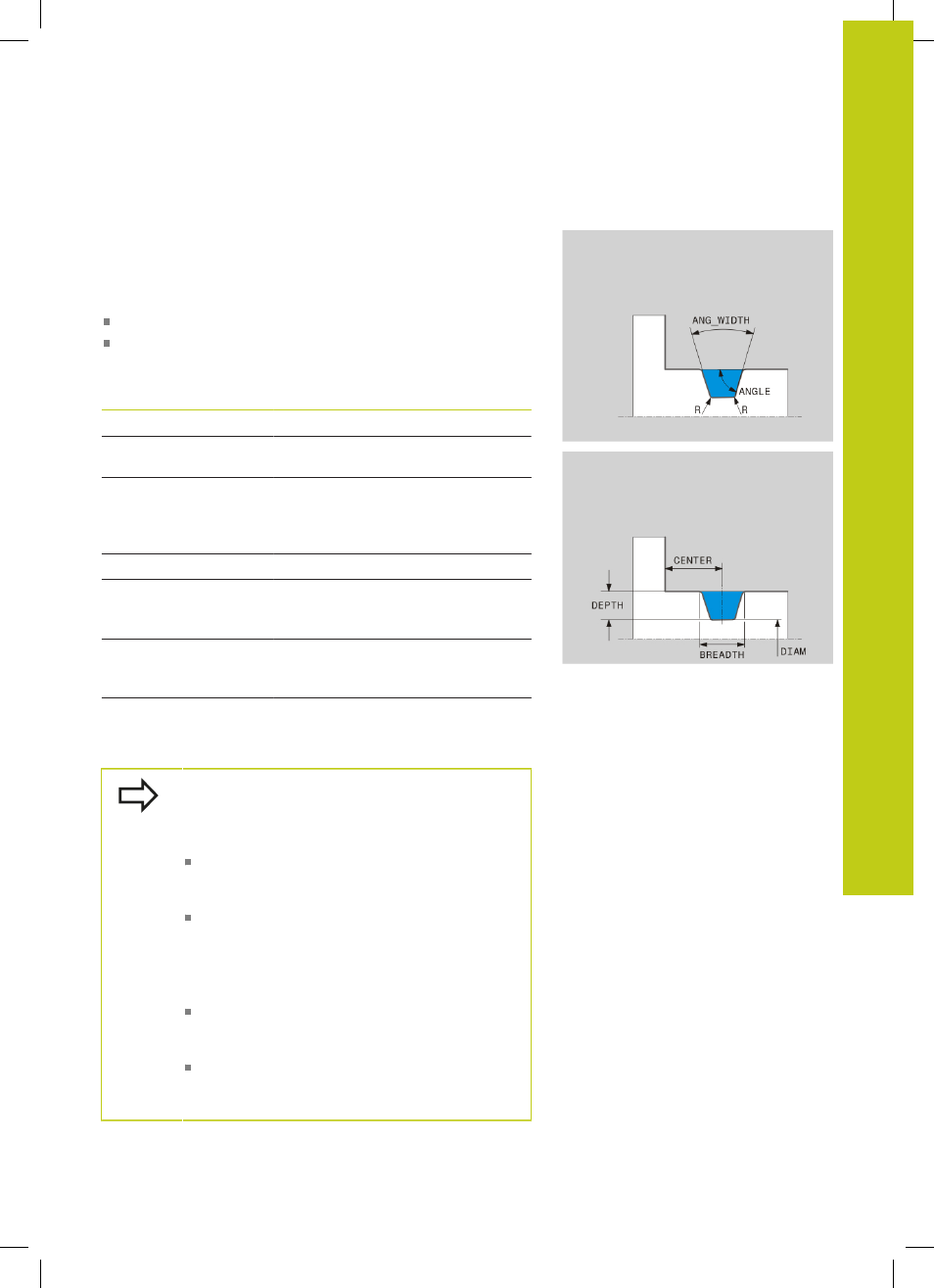

Programmation de gorges
Les gorges sont des formes en creux sur des pièces de révolution.
En général, elles servent de logements pour circlips ou joints
d'étanchéité ou de rainures de graissage. Les gorges peuvent être
programmées sur la périphérie ou la face frontale de la pièce. Pour
cela, deux éléments de contour séparés sont disponibles :
GRV RADIAL: Gorge sur la périphérie de la pièce
GRV AXIAL: Gorge sur la face frontale de la pièce
Eléments à introduire pour les gorges
GRV
Elément à introduire Description Introduction
CENTER
Centre de la gorge obligatoire
R Rayon aux deux angles
du fond Optionnelle
DEPTH / DIAM Profondeur de gorge
(tenir compte du
signe!) / Diamètre du
fond de la gorge obligatoire
LARGEUR Largeur de la gorge obligatoire
ANGLE / ANG_WIDTH Angle des flancs / angle
d'ouverture des deux
flancs Optionnelle
RND / CHF
Arrondi / Chanfrein au
coin proche du point de
départ du contour Optionnelle
FAR_RND / FAR_CHF Arrondi / chanfrein au
coin éloigné du point de
départ du contour Optionnelle
Le signe de la profondeur de gorge détermine la
position d'usinage (intérieur/extérieur) de la gorge.
Signe de la profondeur de gorge pour usinage
extérieur :
Utilisez un signe négatif lorsque l'élément de
contour doit être exécuté dans le sens négatif de
l'axe Z
Utilisez un signe positif lorsque l'élément de
contour doit être exécuté dans le sens positif de
l'axe Z
Signe de la profondeur de gorge pour usinage
intérieur :
Utilise un signe positif lorsque l'élément de
contour doit être exécuté dans le sens négatif de
l'axe Z
Utilisez un signe négatif lorsque l'élément de
contour doit être exécuté dans le sens positif de
l'axe Z
