15.10 Initialiser le point d'origine avec le palpeur 3D
15
538
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015

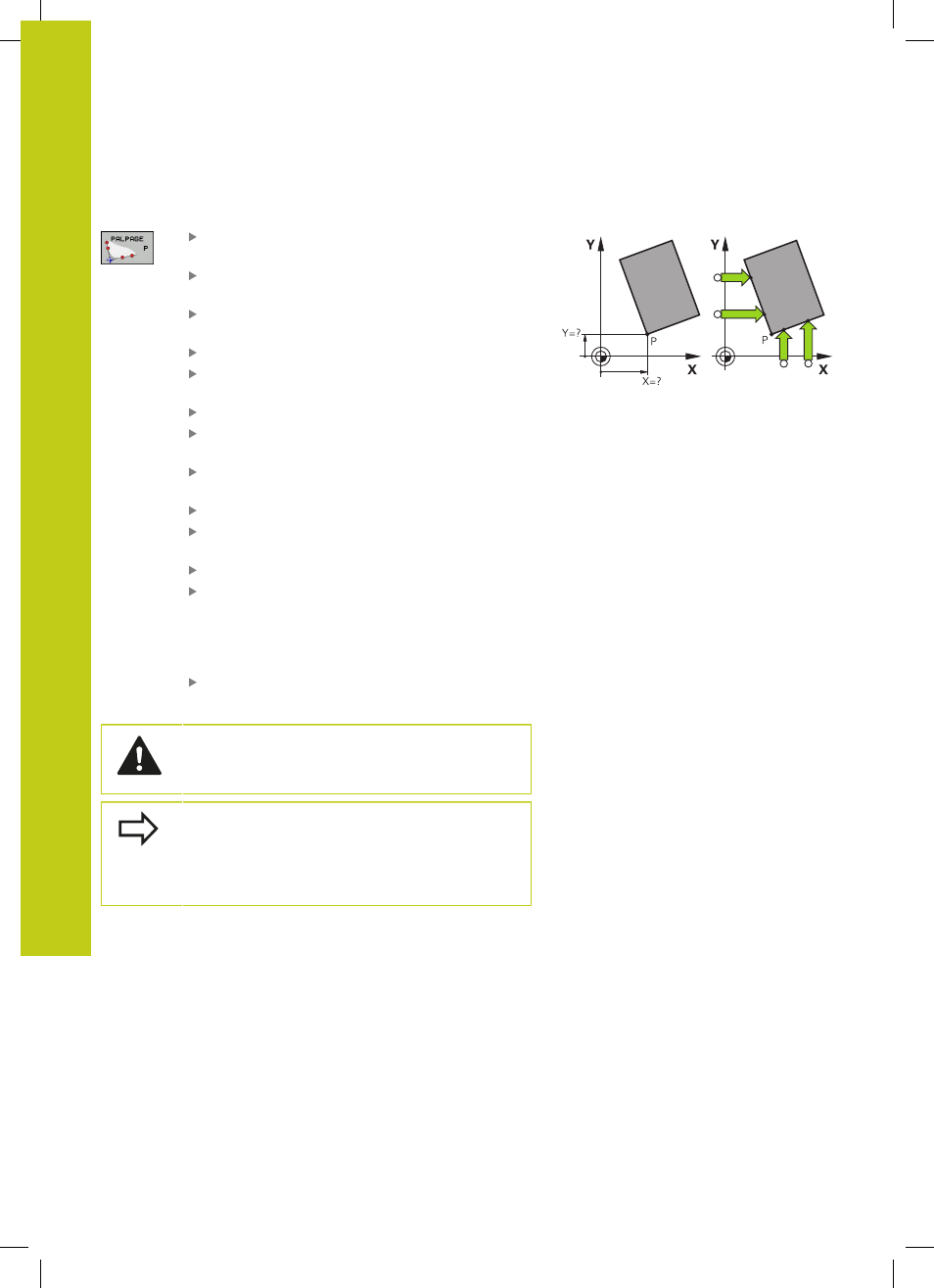

Coin comme point d'origine
Sélectionner une fonction de palpage : Appuyer
sur la softkey
PALPAGE P.
Positionner le palpeur à proximité du premier point
de palpage de la première arête de la pièce
Sélectionner le sens de palpage : Sélectionner par
softkey
Palper : Appuyer sur la touche START externe
Positionner le palpeur à proximité du deuxième
point de palpage de la même face
Palper : Appuyer sur la touche START externe
Positionner le palpeur à proximité du premier point
de palpage de la deuxième arête de la pièce
Sélectionner le sens de palpage : Sélectionner par
softkey
Palper : Appuyer sur la touche START externe
Positionner le palpeur à proximité du deuxième
point de palpage de la même face
Palper : Appuyer sur la touche START externe
Point d'origine : introduire dans la fenêtre du
menu les deux coordonnées du point d'origine,
valider avec la softkey
INITIAL. POINT D'ORIGINE
ou voir "Inscrire les valeurs de mesure des cycles
palpeurs dans le tableau Preset", page 525
Quitter la fonction de palpage : Appuyer sur la
softkey FIN
HEIDENHAIN ne garantit le fonctionnement
correct des cycles de palpage qu'avec les palpeurs
HEIDENHAIN.
Vous pouvez aussi calculer le point d'intersection
de deux droites à partir de trous ou de tenons et
l'initialiser comme point d'origine. Pour chaque
droite, il est uniquement permis de palper avec deux
fonctions de palpage identiques (p. ex. deux trous).
Le cycle de palpage "Coin comme point d'origine" permet de
calculer les angles et le point d'intersection de deux droites. Outre
l'initialisation du point d'origine, ce cycle vous permet également
d'activer une rotation de base. A cet effet, la TNC propose deux
softkeys qui vous laissent libre de décider de la droite que vous
voulez utiliser. Avec la softkey
ROT 1, vous pouvez activer l'angle
de la première droite en tant que rotation de base, avec la softkey
ROT 2 l'angle de la seconde droite.
Si vous souhaitez activer la rotation de base dans le cycle, il faut
toujours le faire avant d'initialiser le point d'origine. Après avoir
initialisé le point d'origine et l'avoir inscrit dans le tableau de points
zéro ou le tableau Preset, les softkeys
ROT 1 et ROT 2 ne sont plus
affichées.
