Fonctions de base (option 50) 14.2
14
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
463

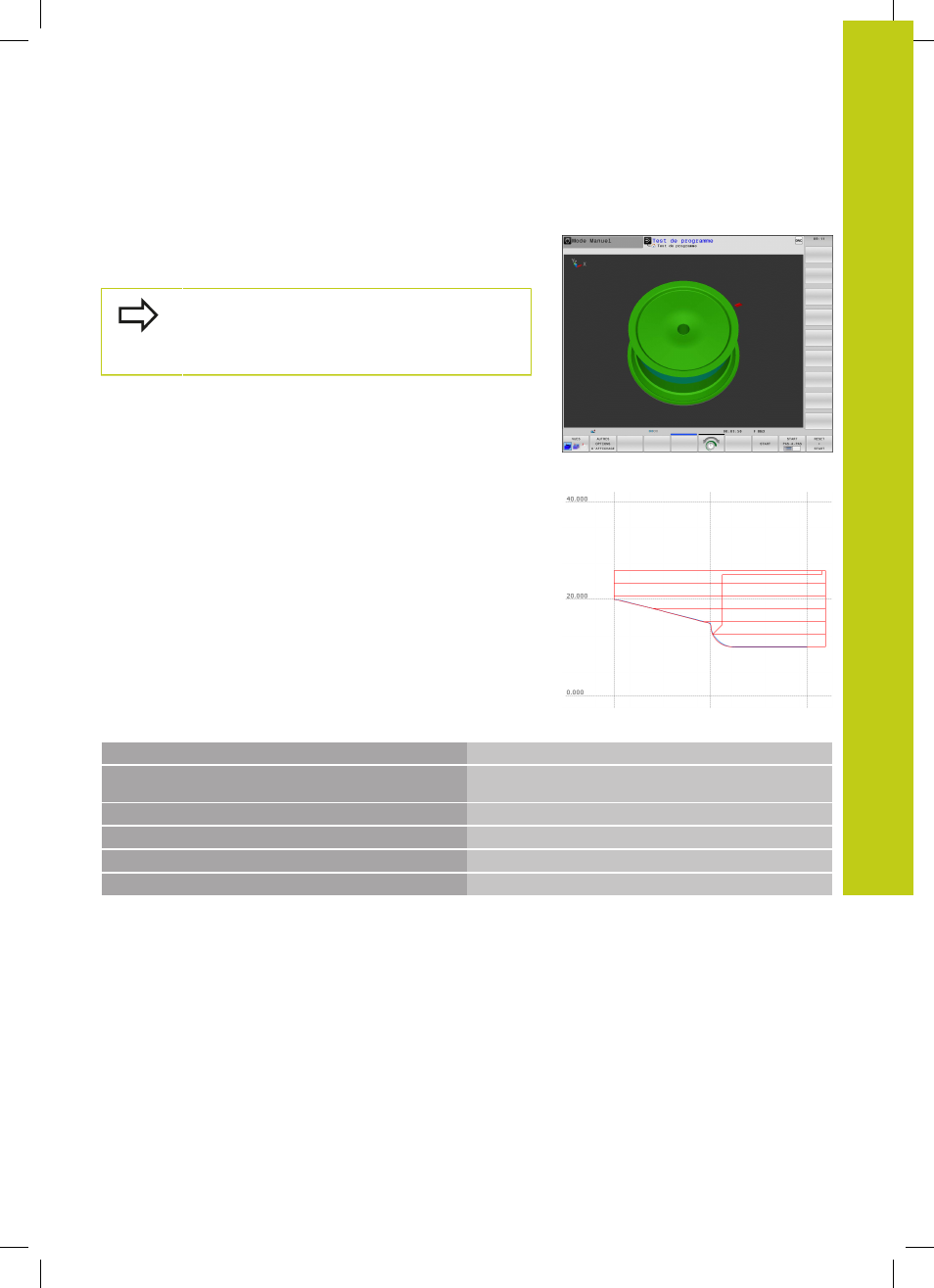

Affichage graphique du mode tournage
Simuler des opérations de tournage en mode
Test de programme.
Pour cela, il faut que la définition de la pièce brute soit adaptée une
opération de tournage et que l'option 20 soit activée.
Les temps d'usinage affichés dans la simulation
pour des programmes contenant des
opérations de fraisage/tournage ne correspondent
pas aux temps d'usinage réels.
Représentation graphique en mode Programmation
Vous pouvez également simuler des opérations de tournage avec
le graphique filaire en mode
Programmation. Pour représenter les
déplacement en mode Programmation dans le mode Tournage,
changez de vue à l'aide des softkeys, voir "Création du graphique de
programmation pour le programme existant", page 153.
La configuration par défaut des axes de tournage est telle que
les coordonnées X correspondent au diamètre de la pièce et les
coordonnées Z aux positions longitudinales.
Même si l'opération de tournage a lieu dans un plan à deux
dimensions (coordonnées X et Z), vous devez programmer les
valeurs Y dans la définition de la pièce brute.
Syntaxe CN
%LT 200 G71 *
N10 G30 G18 X+0 Y-1 Z-50 *
Définition de la pièce brute pour simuler graphiquement
l'usinage
N20 G31 G90 X+87 Y+1 Z+2 *
N30 T301 *
Appel d'outil
N40 G00 G40 G90 Z+250 *
Dégager l’outil dans l’axe de broche en avance rapide
N50 FUNCTION MODE TURN *
Activer le mode tournage
