Programmation : paramètres Q
9.2 Familles de pièces – Paramètres Q à la place de nombres
9
300
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
9.2 Familles de pièces – Paramètres Q à
la place de nombres
Utilisation
Avec la fonction paramètres Q
D0 : AFFECTATION, vous pouvez
affecter aux paramètres Q des valeurs numériques. Dans le
programme d'usinage, vous remplacez alors la valeur numérique
par un paramètre Q.
Exemple de séquences CN
N150 D00 Q10 P01 +25 *
Affectation
...
Q10 a la valeur 25.
N250 G00 X +Q10 * correspond à G00 X +25
Pour les familles de pièces, vous programmez par exemple des
dimensions caractéristiques de la pièce comme paramètres Q.
Vous affectez alors à chacun de ces paramètres la valeur numérique
correspondante pour usiner des pièces de formes différentes.

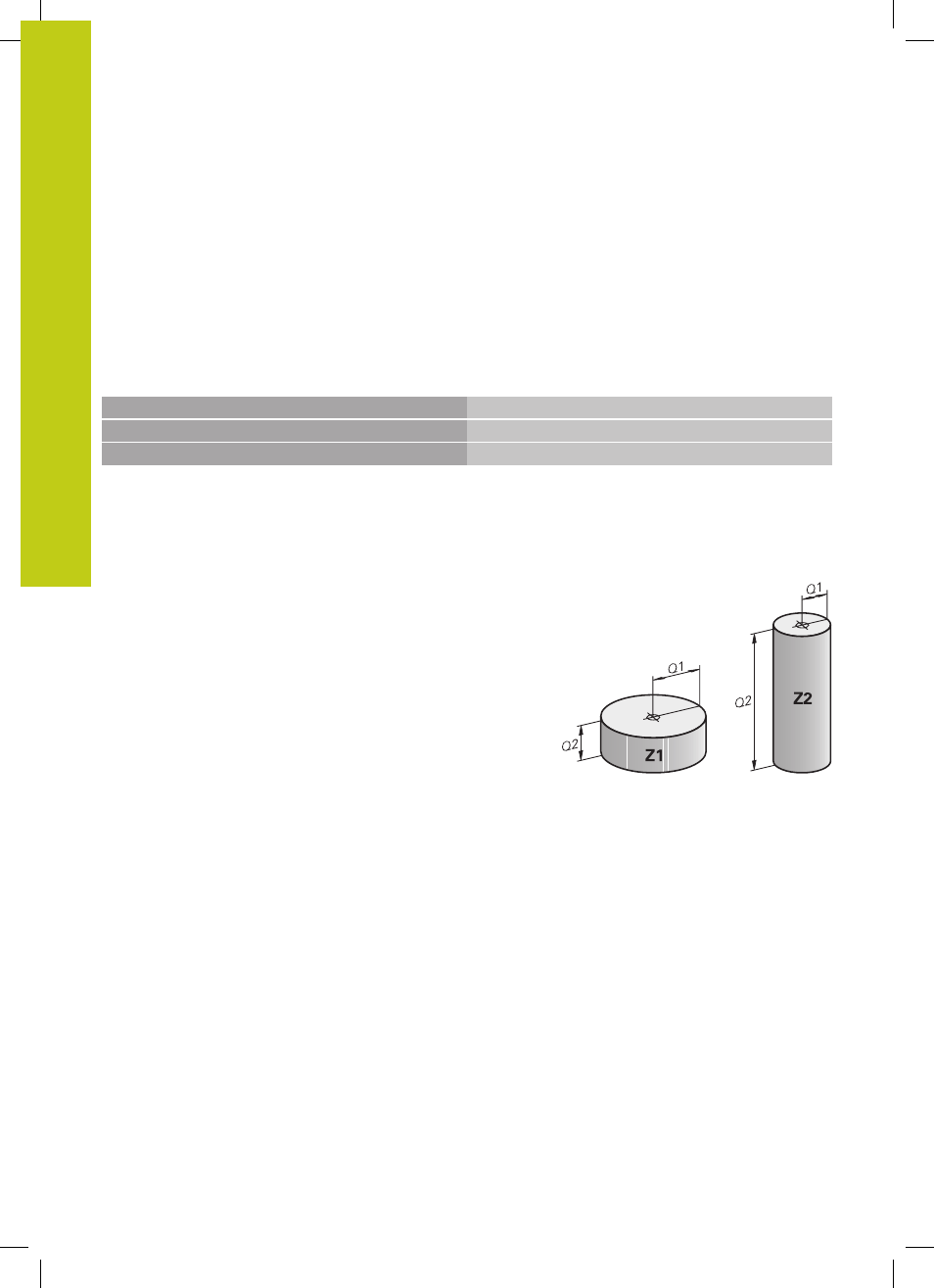

Exemple : Cylindre avec paramètres Q
Rayon du cylindre : R = Q1
Hauteur du cylindre : H = Q2
Cylindre Z1 : Q1 = +30
Q2 = +10
Cylindre Z2 : Q1 = +10
Q2 = +50
