Définir des contours avec des fonctions mathématiques 9.3
9
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
301
9.3 Définir des contours avec des
fonctions mathématiques
Application
Grâce aux paramètres Q, vous pouvez programmer des fonctions
mathématiques de base dans le programme d'usinage :
Sélectionner la fonction de paramètres Q : appuyer sur la touche
Q (dans le champ de saisie à droite). La barre de softkeys affiche
les fonctions des paramètres Q
Sélectionner les fonctions mathématiques de base : appuyer
sur la softkey
ARITHM. DE BASE. La TNC affiche les softkeys
suivantes :

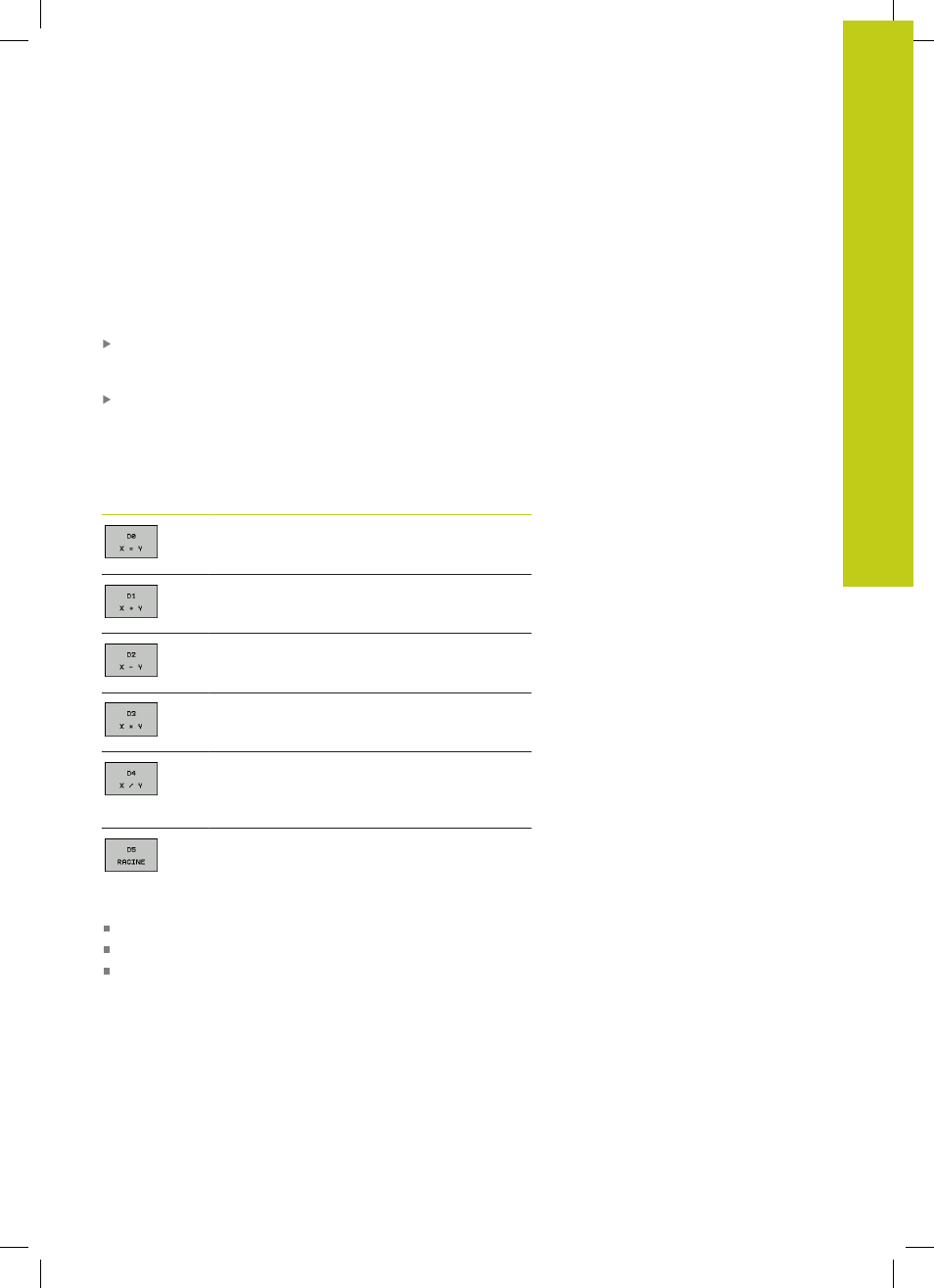

Résumé
Softkey Fonction
D00: AFFECTATION
par ex.
D00 Q5 P01 +60 *
Affecter directement la valeur
D00: ADDITION
par ex.
D01 Q1 P01 -Q2 P02 -5 *
Faire la somme de deux valeurs et affecter
D00: SOUSTRACTION
par ex.
D02 Q1 P01 +10 P02 +5 *
Faire la différence de deux valeurs et affecter
D03: MULTIPLICATION
par ex.
D03 Q2 P01 +3 P02 +3 *
Faire le produit de deux valeurs et affecter
FN 4 : DIVISION par ex.
D04 Q4 P01 +8 P02
+Q2 * Former le quotient à partir de deux
valeurs et affecter
interdiction : Division par
0 !
D05: RACINE par ex. D05 Q50 P01 4 * Extraire
la racine d'un nombre et affecter :
Interdiction :
Racine d'une valeur négative !
A droite du signe „=“, vous pouvez introduire :
deux nombres
deux paramètres Q
un nombre et un paramètre Q
Vous pouvez prévoir les signes de voter choix pour les paramètres
Q et les valeurs numériques contenues dans les équations.
