Programmation : Tournage
14.5 Fonctions des programmes de tournage (option 50)
14
482
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015

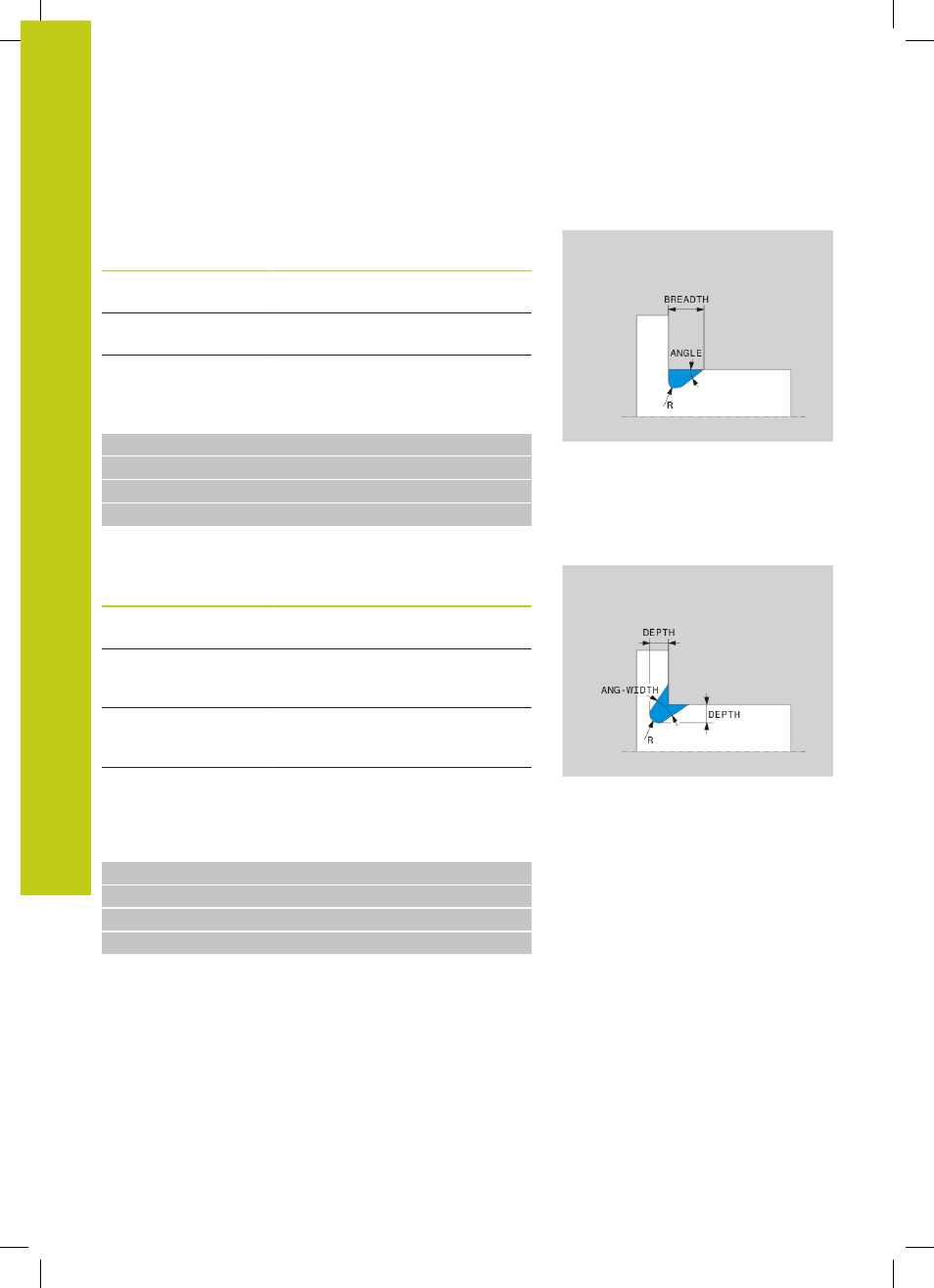

Dégagement DIN 509 UDC TYPE _H
Eléments à introduire pour dégagement DIN 509 UDC TYPE_H
Elément à introduire Description Introduction
R Rayon aux deux angles
du fond obligatoire
LARGEUR Largeur de
dégagement obligatoire
ANGLE Angle du dégagement obligatoire
Dégagement forme F : prof. = 2, largeur = 15, prof. face transv. =
1
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC TYPE_H R1 BREADTH10 ANGLE10
N60 L X+60
Dégagement UDC TYPE_K
Eléments à introduire pour dégagement
UDC TYPE_K
Elément à introduire Description Introduction
R
Rayon aux deux angles
du fond obligatoire
PROF.
Profondeur de
dégagement (parallèle à
l'axe) obligatoire
ROT Angle avec l'axe
longitudinal (par défaut:
45°) Optionnelle
ANG_OUV.
Angle d'ouverture du
dégagement obligatoire
Dégagement forme F : prof. = 2, largeur = 15, prof. face transv. =
1
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC TYPE_K R1 PROF.3 ANG_OUV.30
N60 L X+60
