Programmation : programmer les contours
6.3 Aborder et quitter le contour
6
218
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015

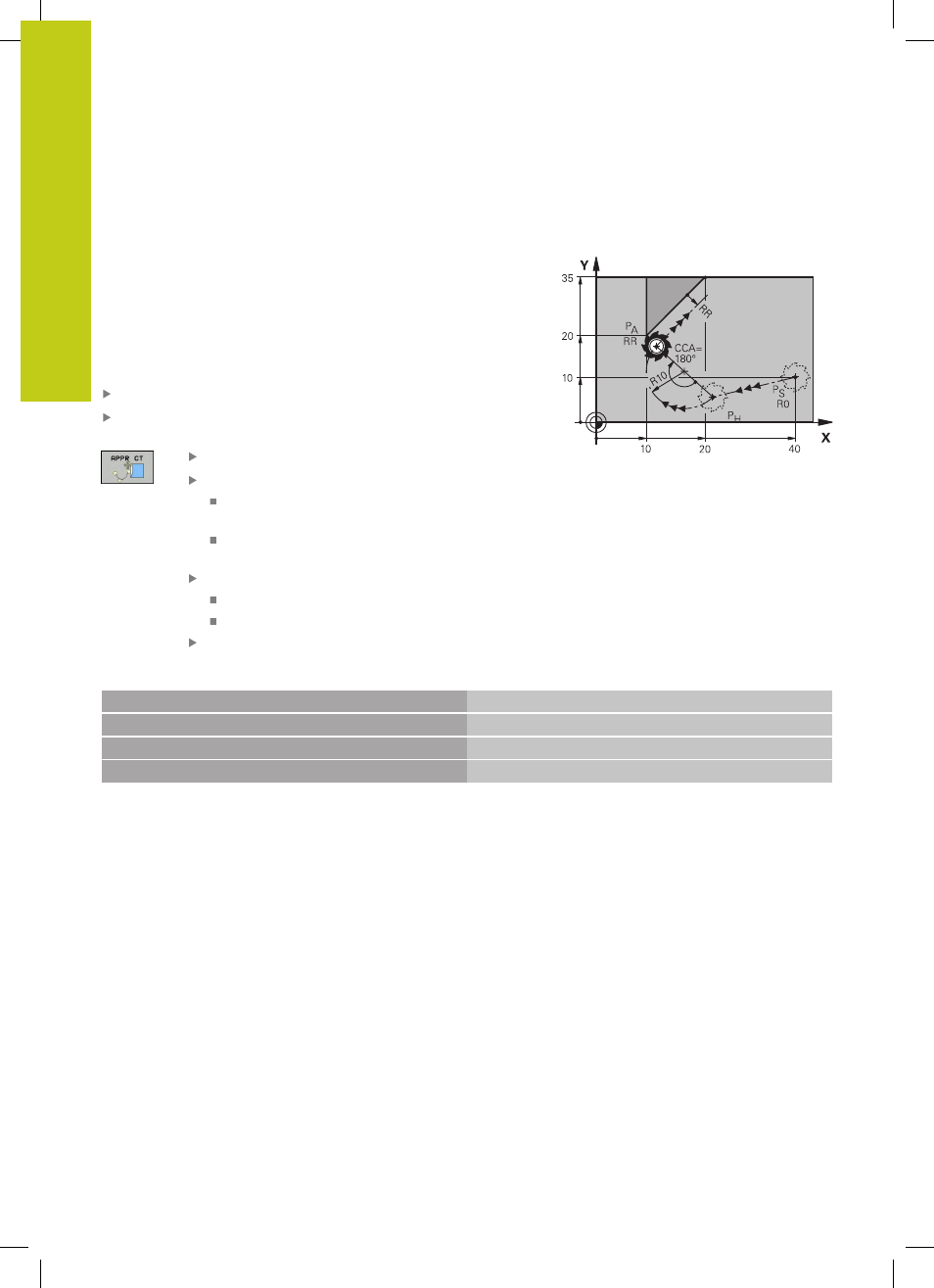

Approche par une trajectoire circulaire avec
raccordement tangentiel:
APPR CT
La TNC guide l'outil sur une droite allant du point initial P
S
jusqu'à
un point auxiliaire P
H
. En partant de là, le premier point du contour
PA est accosté avec une trajectoire circulaire tangente au premier
élément.
La trajectoire circulaire de P
H
à P
A
est définie par le rayon R et
l'angle au centre
CCA. Le sens de rotation de la trajectoire circulaire
dépend du sens d'usinage du premier élément.
Fonction de contournage au choix : aborder le point initial P
S
Ouvrir le dialogue avec la touche
APPR/DEP et la softkey APPR
CT :
Coordonnées du premier point du contour P
A
Rayon R de la trajectoire circulaire
Approche du côté de la pièce qui est défini par
la correction de rayon : entrer R (positif).
Déplacement depuis le côté de la pièce : entrer
R (négatif)
Angle au centre CCA de la trajectoire circulaire
CCA doit toujours être positif.
Valeur d’introduction max. 360°
Correction de rayon
G41/G42 pour l'usinage
R0=G40; RL=G41; RR=G42
Exemple de séquences CN
N70 G00 X+40 Y+10 G40 M3
Aborder PS sans correction de rayon
N80 APPR CT X+10 Y+20 Z-10 CCA180 R+10 G42 F100
PA avec correction de rayon G42, rayon R=10
N90 G01 X+20 Y+35
Point final du premier élément du contour
N100 G01 ... Elément de contour suivant
