8.6 Exemples de programmation

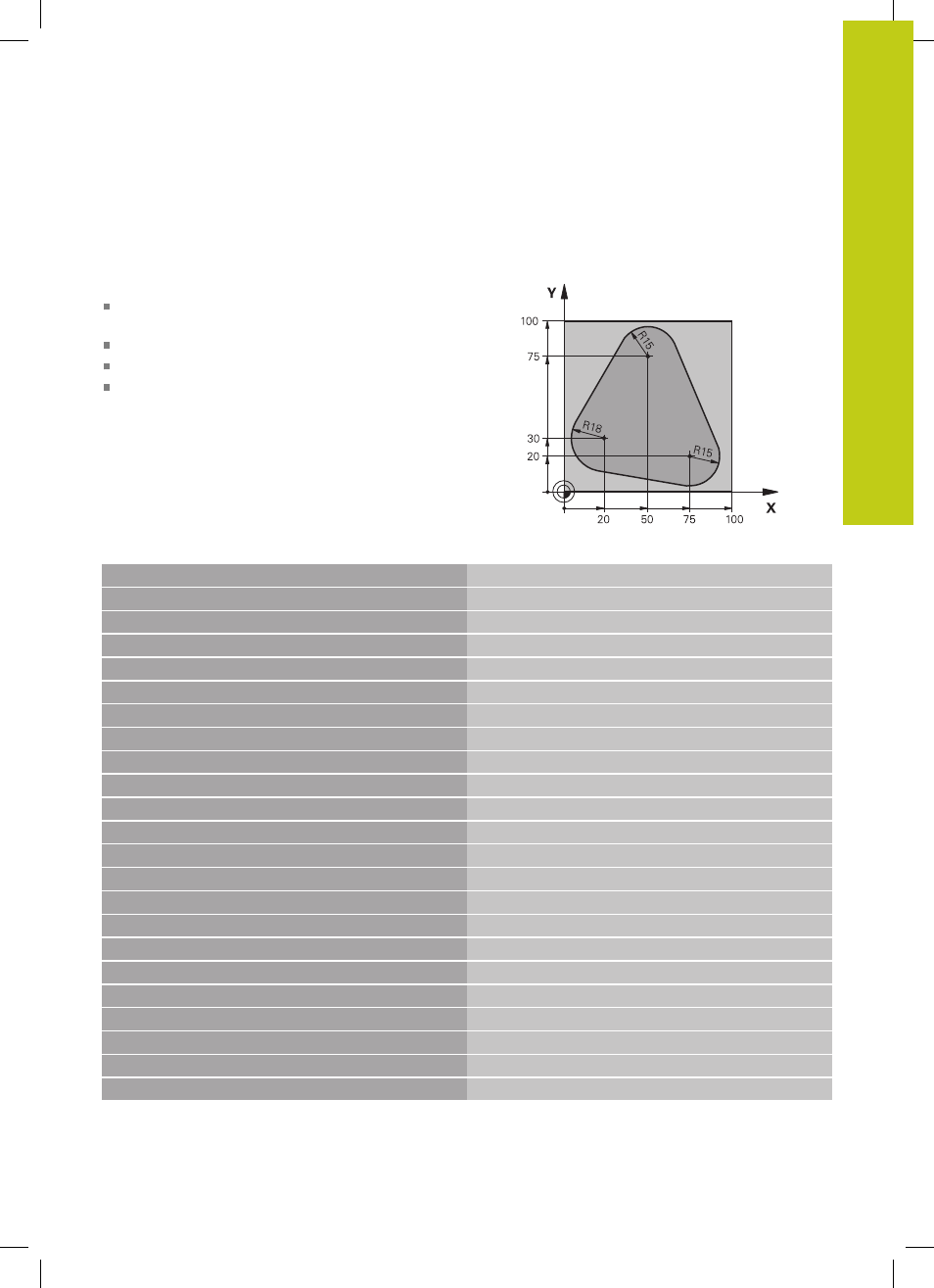

Exemple : fraisage d’un contour en plusieurs passes
Déroulement du programme :
Pré-positionner l'outil sur l’arête supérieure de la
pièce
Introduire la passe en valeur incrémentale
Fraisage de contour
Répéter la passe et le fraisage du contour
%PGMREP G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S3500 *
Appel d'outil
N40 G00 G40 G90 Z+250 *
Dégager l'outil
N50 I+50 J+50 *
Définir le pôle
N60 G10 R+60 H+180 * Pré-positionnement dans le plan d’usinage
N70 G01 Z+0 F1000 M3 * Préposition sur la face supérieure de la pièce
N80 G98 L1 * Marque pour répétition de partie de programme
N90 G91 Z-4 * Passe en prof. incrémentale (dans le vide)
N100 G11 G41 G90 R+45 H+180 F250 *
Premier point du contour
N110 G26 R5 *
Aborder le contour
N120 H+120 *
N130 H+60 *
N140 H+0 *
N150 H-60 *
N160 H-120 *
N170 H+180 *
N180 G27 R5 F500 *
Quitter le contour
N190 G40 R+60 H+180 F1000 * Dégager l'outil
N200 L1,4 * Saut en arrière au label 1; au total quatre fois
N200 G00 Z+250 M2 * Dégager l'outil, fin du programme
N99999999 %PGMREP G71 *
