98 Introduction
2.6 A
ccessoir
es : P
a
lpeurs 3D et
maniv
e
lles électr
oniques HEIDENHAIN
2.6 Accessoires : Palpeurs 3D et
manivelles électroniques
HEIDENHAIN
Palpeurs 3D
Les différents palpeurs 3D de HEIDENHAIN servent à:
„ dégauchir les pièces automatiquement
„ initialiser les points d'origine avec rapidité et précision
„ mesurer la pièce pendant l'exécution du programme
„ étalonner et contrôler les outils
Les palpeurs à commutation TS 220, TS 640 et TS 440
Ces palpeurs sont particulièrement bien adaptés au dégauchissage
automatique de la pièce, à l'initialisation du point d'origine et aux
mesures sur la pièce. Le TS 220 transmet les signaux de commutation
par l'intermédiaire d'un câble et représente donc une alternative à prix
intéressant si vous comptez effectuer ponctuellement des opérations
de digitalisation.

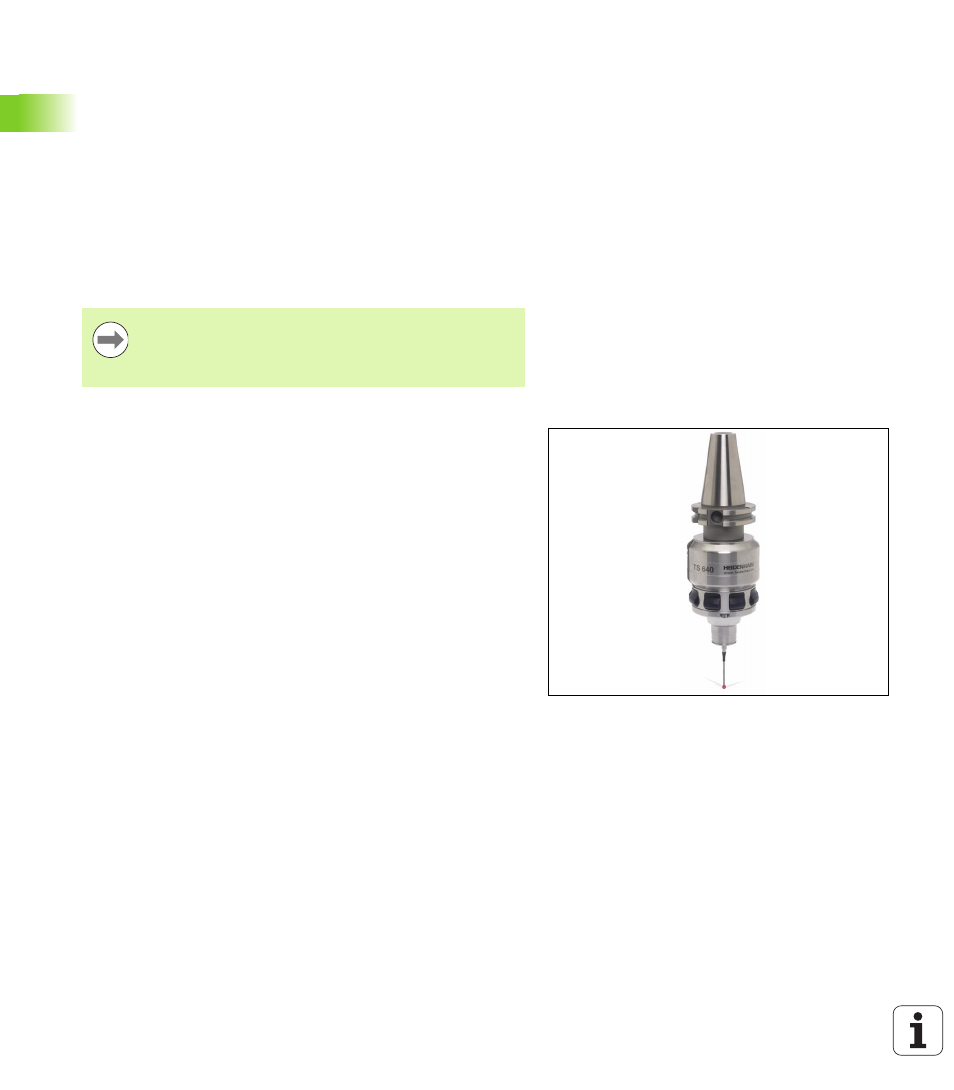

Le palpeur TS 640 (voir figure) et le TS 440 plus petit ont été conçus
spécialement pour les machines équipées d'un changeur d'outils. Les
signaux de commutation sont transmis sans câble, par voie infrarouge.
Principe de fonctionnement : au sein des palpeurs à commutation
HEIDENHAIN, un commutateur optique sans usure enregistre la
déviation de la tige. Le signal ainsi créé sert à mémoriser la valeur
effective de la position courante du palpeur.
Toutes les fonctions destinées aux palpeurs sont décrites
dans le manuel d'utilisation des cycles. Si vous le désirez,
adressez-vous à HEIDENHAIN pour recevoir ce Manuel
d'utilisation. ID: 670 388-xx.
