Panneau de commande

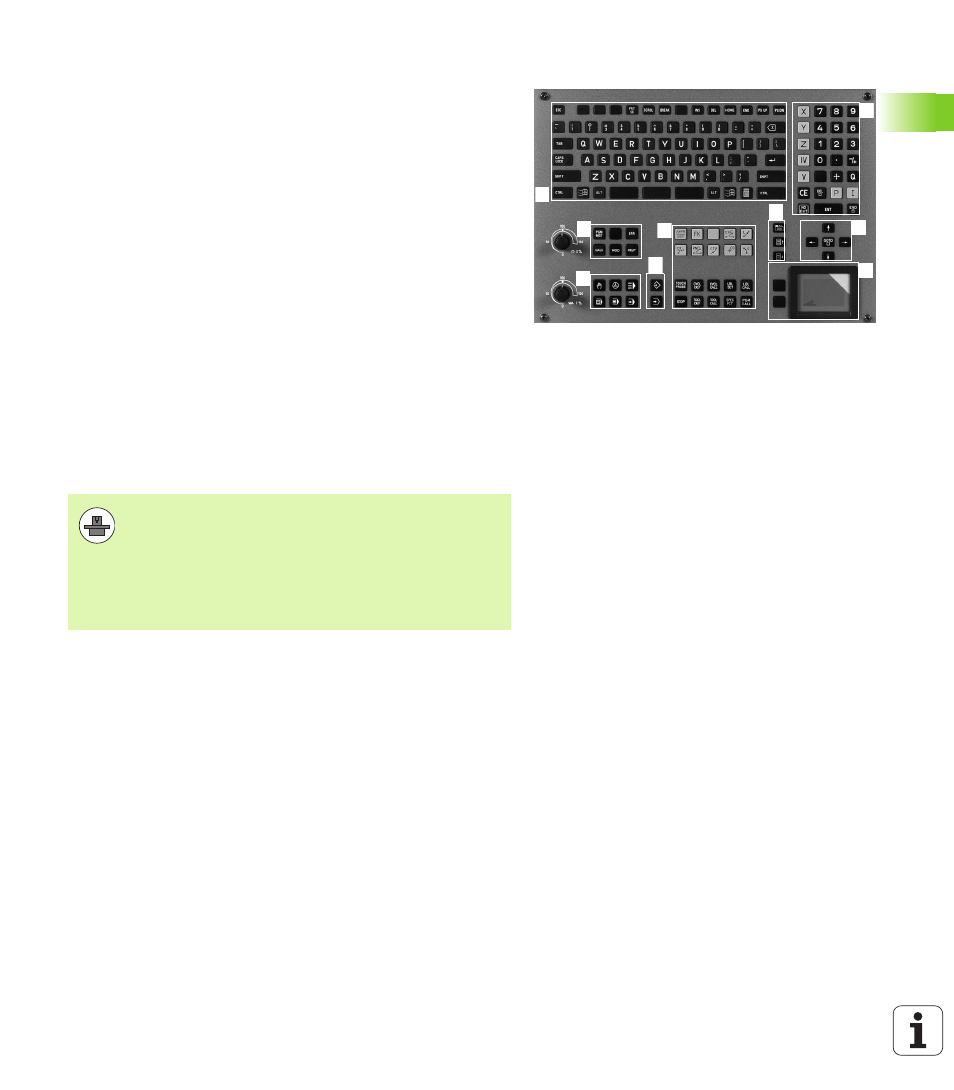

La TNC est livrée avec le panneau de commande TE 530. La figure
montre les éléments du panneau de commande TE 530 :
Les fonctions des différentes touches sont résumées sur la
couverture de la première page.
1 2
3
5
1 4
6
7 7
1
7 9
8
1 Clavier alphabétique pour l'introduction de textes, noms de
fichiers et pour la programmation DIN/ISO
Version bi-processeur : touches supplémentaires pour l'utilisation
de Windows
2 „ Gestionnaire de fichiers
„ Calculatrice
„ Fonction MOD
„ Fonction HELP
3 Modes Programmation
4 Modes de fonctionnement Machine
5 Ouverture des dialogues de programmation
6 Touches fléchées et instruction de saut GOTO
7 Introduction numérique et sélection des axes
8 Pavé tactile : seulement pour l'utilisation de softkeys et de
smarT.NC dans la version bi-processeur
9 Touches de navigation smarT.NC
Un certain nombre de constructeurs de machine
n'utilisent pas le panneau de commande standard de
HEIDENHAIN. Dans ce cas, reportez-vous au manuel de la
machine.
Les touches externes – touche START CN ou STOP CN,
par exemple – sont également décrites dans le manuel de
la machine.
