288 Programmation : Sous-programmes et répétitions de parties de programme
8.6 Ex
emples de pr
ogr
a
mmation
8.6 Exemples de programmation

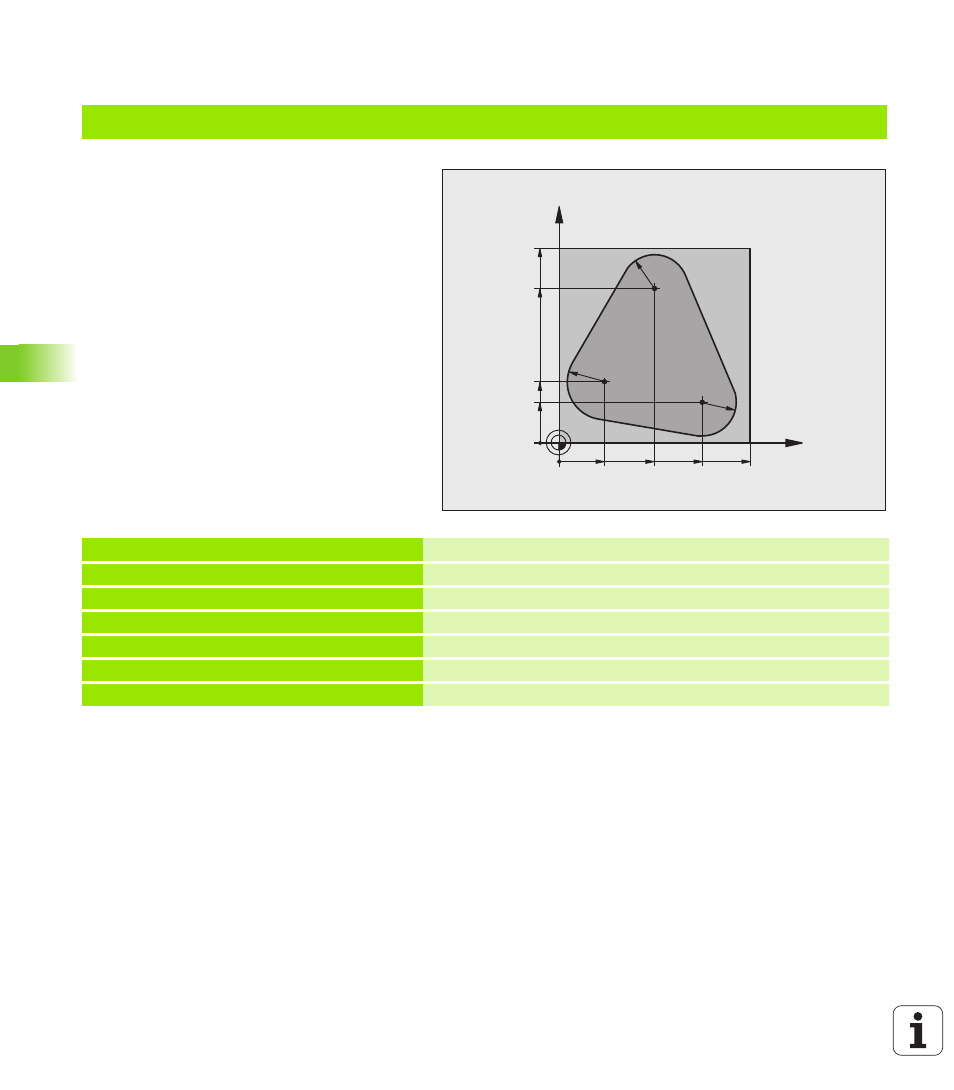

Exemple : fraisage d’un contour en plusieurs passes
Déroulement du programme
„ Pré-positionner l'outil sur l’arête supérieure de la
pièce
„ Introduire la passe en valeur incrémentale
„ Fraisage de contour
„ Répéter la passe et le fraisage du contour
0 BEGIN PGM PGMREP MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S500 Appel de l'outil
4 L Z+250 R0 FMAX Dégager l'outil
5 L X-20 Y+30 R0 FMAX Pré-positionnement dans le plan d’usinage
6 L Z+0 R0 FMAX M3 Pré-positionnement sur l’arête supérieure de la pièce
X
Y
100
100
20
75
30
50 20 75
R1
5
R18
R15
