14.5 Utilisation d'un palpeur 3D
14.5 Utilisation d'un palpeur 3D
Vue d'ensemble
En mode de fonctionnement Manuel, vous disposez des cycles
palpeurs suivants :
Sélectionner le cycle palpeur
U Sélectionner le mode Manuel ou Manivelle électronique
U Sélectionner les fonctions de palpage : appuyer sur la
softkey FONCTIONS PALPAGE. La TNC affiche
d’autres softkeys : voir tableau ci-dessus
U Sélectionner le cycle palpeur : p. ex. appuyer sur la
softkey PALPAGE ROT ; la TNC affiche à l'écran le
menu correspondant

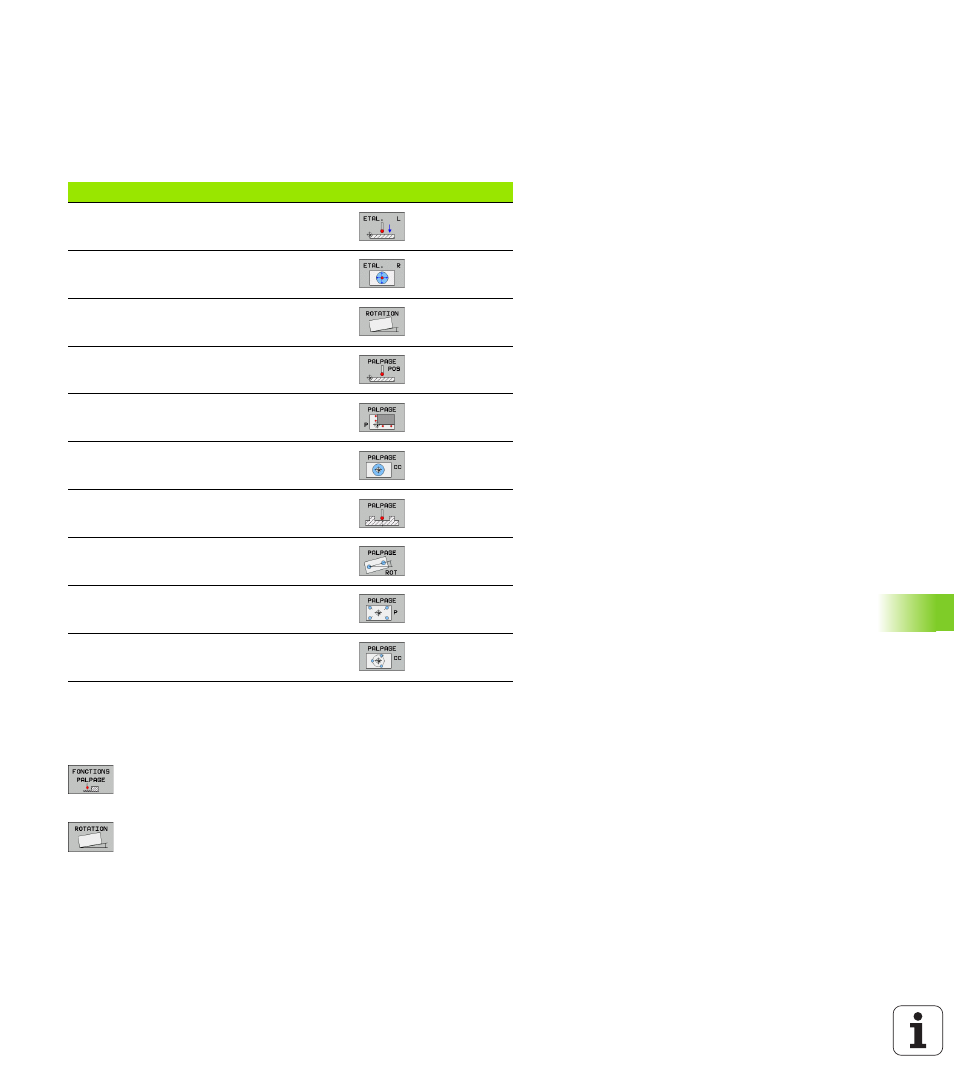

Fonction Softkey Page
Etalonnage de la longueur effective Page 556
Etalonnage du rayon effectif Page 557
Détermination de la rotation de base à
partir d'une droite Page 561
Initialisation du point d'origine dans un
axe au choix Page 565
Initialisation d'un coin comme point
d'origine Page 566
Initialisation du centre de cercle comme
point d'origine Page 567
Initialisation de l'axe central comme point
d'origine Page 568
Détermination de la rotation de base à
partir de deux trous/tenons circulaires Page 569
Initialisation du point d'origine à partir de
quatre trous/tenons circulaires Page 569
Initialisation du centre de cercle à partir
de trois trous/tenons Page 569
