252 Programmation : Programmer les contours
6.6 Cont
our
nag
e
s – Pr
ogr
ammation flexible de cont
ours FK
Rapports relatifs
Les rapports relatifs sont des données qui se réfèrent à un autre
élément de contour. Les softkeys et mots de programme destinés aux

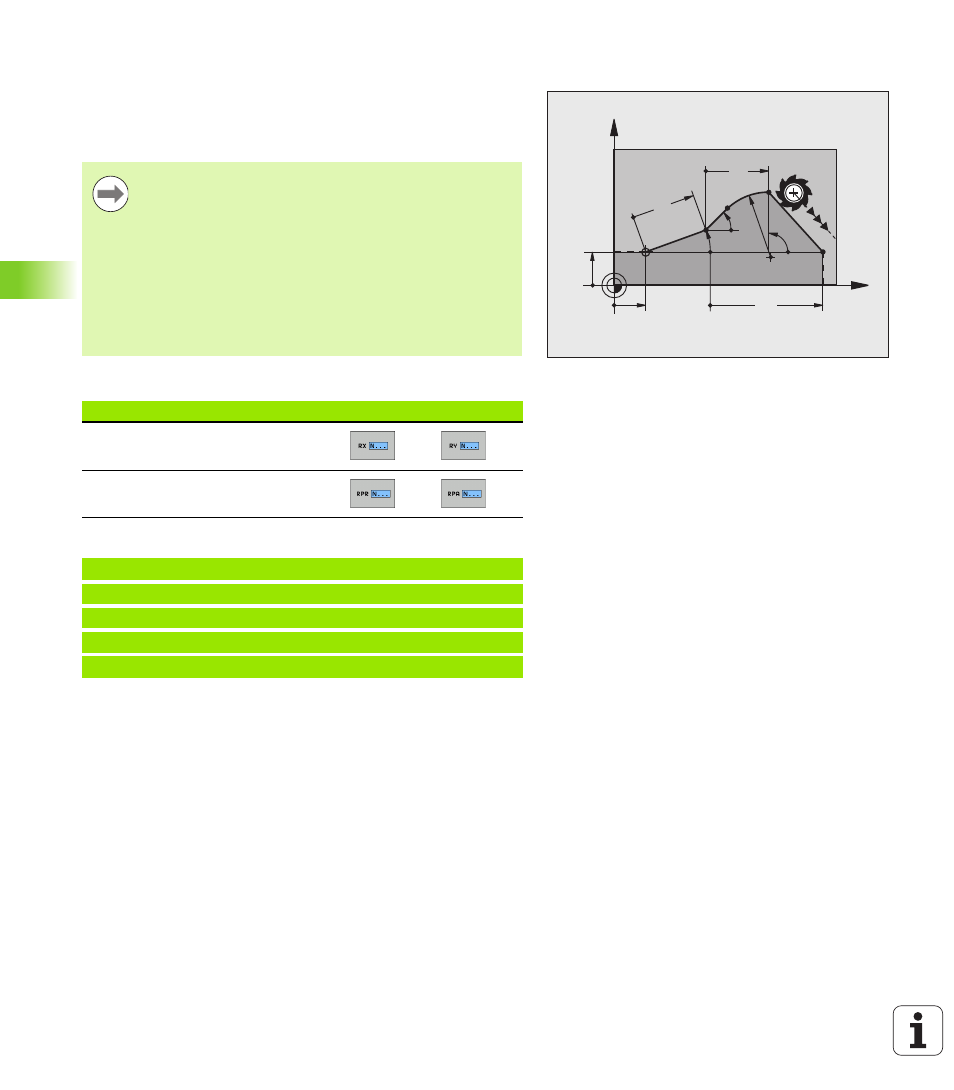

rapports Relatifs commencent par un „R“. La figure de droite montre
les données que vous devez programmer comme rapports relatifs.
Rapport relatif à la séquence N : coordonnées du point final
Exemple de séquences CN
X
Y
35
10
10
20° R20
20
45°
20
FPOL
90°
Introduire toujours en incrémentales les coordonnées
avec rapport relatif. Vous devez en plus indiquer le
numéro de la séquence de l’élément de contour auquel
vous vous référez.
L’élément de contour dont vous indiquez le nr. de
séquence ne doit pas être à plus de 64 séquences avant
la séquence de programmation du rapport
Si vous effacez une séquence à laquelle vous vous êtes
référée, la TNC délivre un message d’erreur. Modifiez le
programme avant d’effacer cette séquence.
Données connues Softkeys
Coordonnées cartésiennes
se référant à la séquence N
Coordonnées polaires se référant à la
séquence N
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR- R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
