Créer des séquences de programme avec les touches de
contournage
Vous ouvrez le dialogue conversationnel Texte clair avec les touches
de fonction de contournage grises. La TNC réclame toutes les
informations et insère la séquence de programme à l’intérieur du
programme d’usinage.

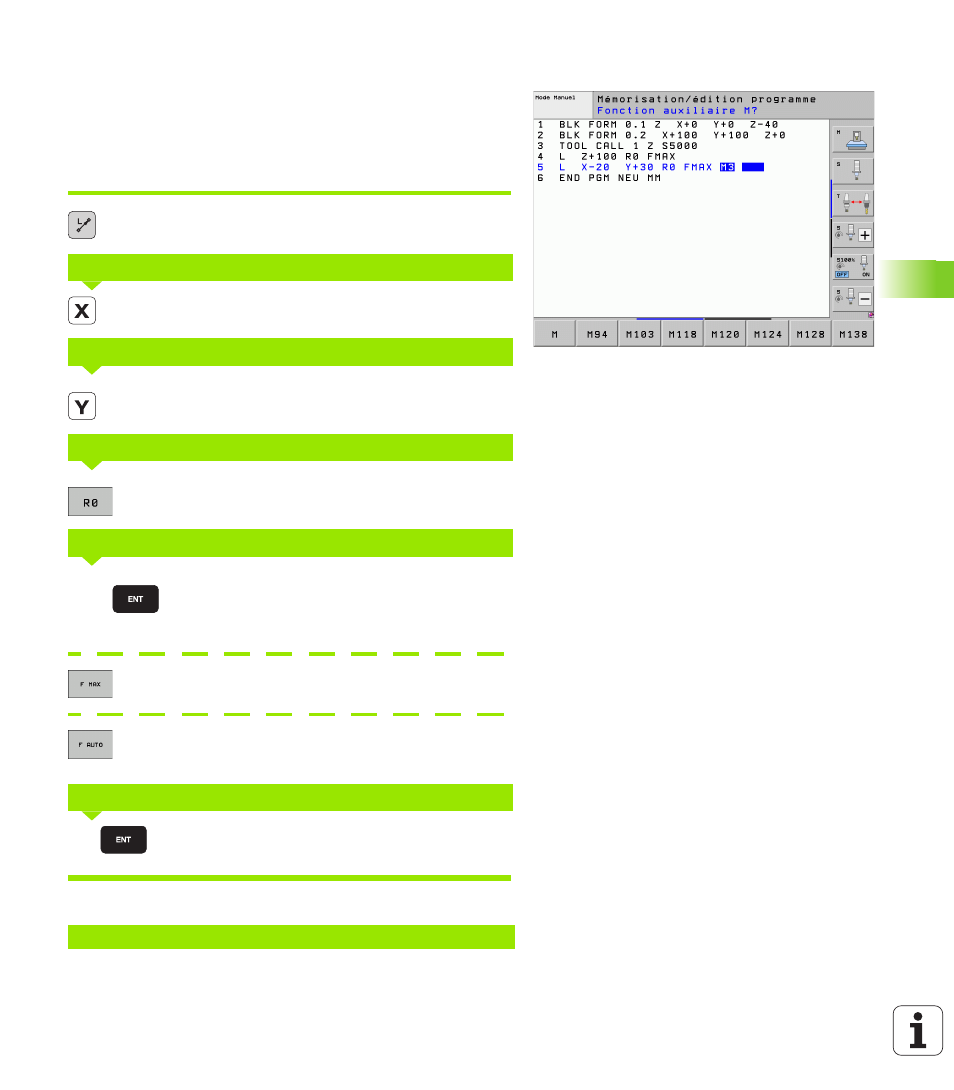

Exemple – Programmation d'une droite.
Ouvrir le dialogue de programmation : p.ex. Droite
Introduire les coordonnées du point final de la droite,
par ex. -20 en X
Introduire les coordonnées du point final de la droite,
p.ex. 30 en Y, valider avec la touche ENT
Sélectionner la correction de rayon : p.ex., appuyer
sur la softkey R0, l'outil se déplace sans correction
Introduire l'avance, valider avec ENT : p.ex. 100
mm/min. Avec la programmation INCH : l'introduction
de 100 correspond à une avance de 10 pouces/min.
Se déplacer en rapide : appuyer sur FMAX, ou
Déplacer l'outil à l'avance définie dans la séquence
TOOL CALL
: appuyer sur FAUTO
Introduire la fonction auxiliaire, p.ex. M3 et fermer le
dialogue avec la touche ENT
Ligne dans le programme d'usinage
COORDONNÉES?
COORDONNÉES?
CORR. RAYON : RL/RR/SANS CORR.?
AVANCE F=? / F MAX = ENT
FONCTION AUXILIAIRE M?
L X-20 Y+30 R0 FMAX M3
