iTNC 530 HEIDENHAIN 389
1
1
.2 Contrôle dynamique anti-c
ollision (option de logiciel)

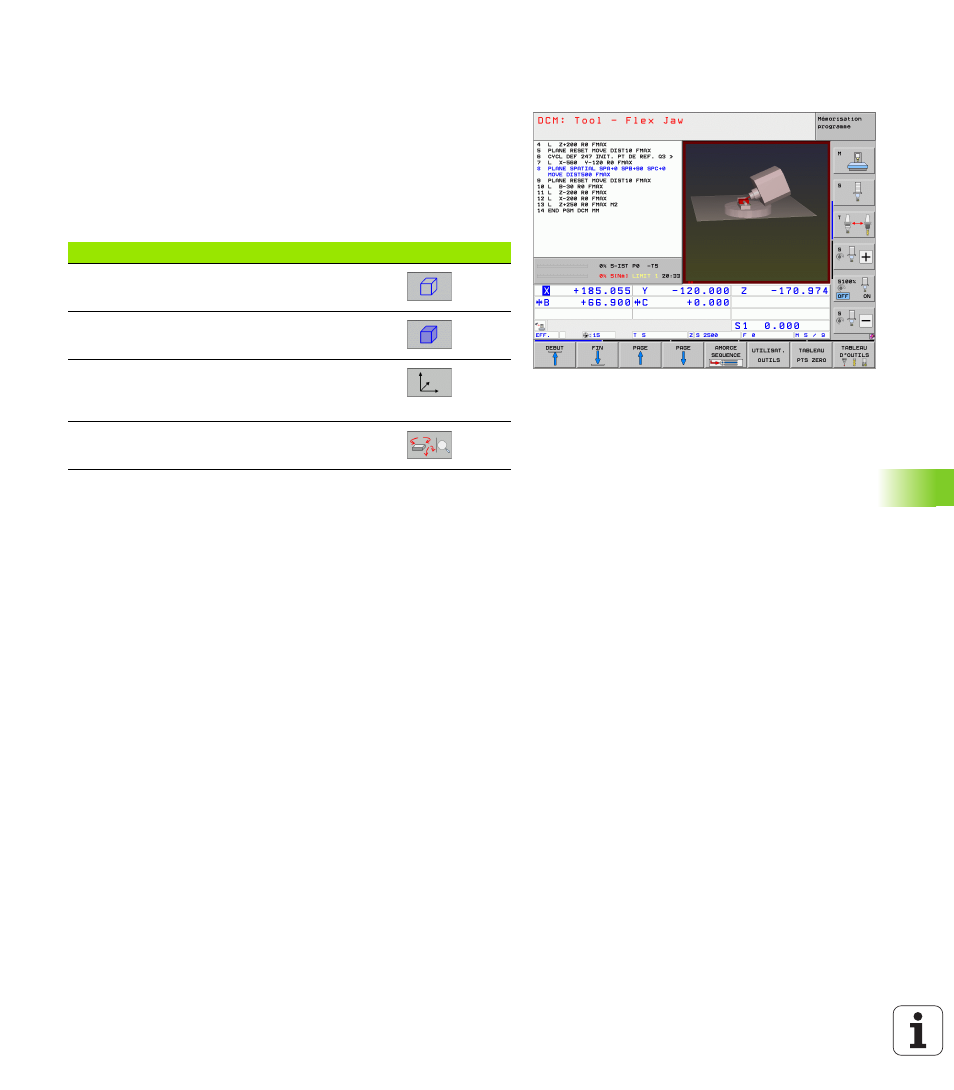

Représentation graphique de la zone protégée
(fonction FCL4)
Avec la touche de partage de l'écran, vous pouvez afficher en 3D les
corps de collision machine qui sont définis sur votre machine et les
matériels de serrage étalonnés (voir „Exécution de programme en
continu et Exécution de programme pas à pas” à la page 86).
En maintenant enfoncée la touche droite de la souris, vous pouvez
faire tourner toute la projection des corps de collision. Par softkey,
vous pouvez aussi choisir entre différentes projections:
Fonction Softkey
Commutation entre le modèle filaire et la
projection du volume
Commutation entre la projection du volume et la
projection transparente
Affichage/occultation des systèmes de
coordonnées générés par des transformations
dans la description de cinématique
Fonctions pour tourner, pivoter et zoomer
