568 Mode manuel et dégauchissage
14.8 Initialisation du point d'or
igine a
v
e
c palpeur 3D

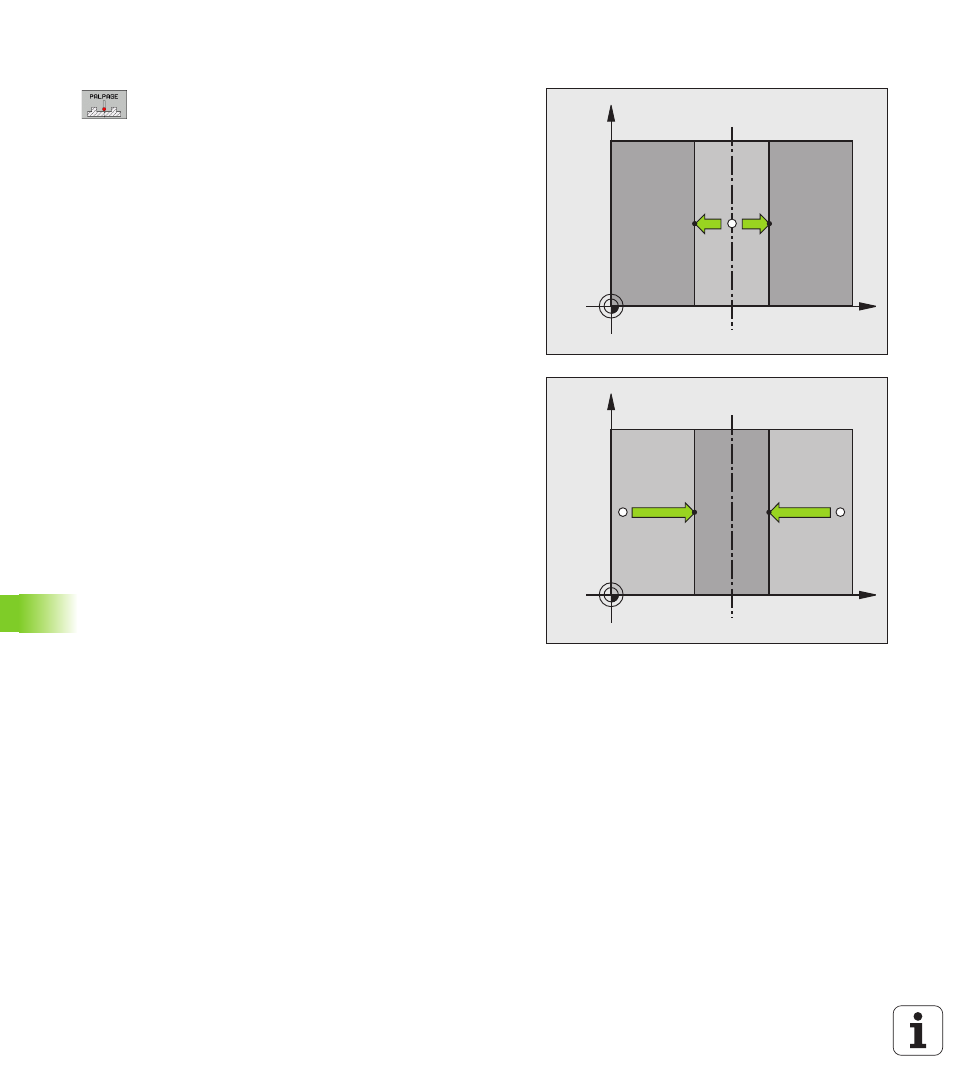

Axe central comme point d'origine
U Sélectionner la fonction de palpage : appuyer sur la
softkey PALPAGE
U Positionner le palpeur à proximité du premier point de
palpage
U Sélectionner le sens de palpage par softkey
U Palpage : appuyer sur la touche START externe
U Positionner le palpeur à proximité du deuxième point
de palpage
U Palpage : appuyer sur la touche START externe
U Point d'origine : introduire la coordonnée du point
d'origine dans la fenêtre du menu, valider avec la
softkey INITIAL. POINT D'ORIGINE ou inscrire la
valeur dans un tableau (Voir „Enregistrer les valeurs
de mesure issues des cycles palpeurs dans un
tableau de points zéro”, page 553 ou Voir
„Enregistrer les valeurs de mesure issues des cycles
palpeurs dans le tableau Preset”, page 554 ou Voir
„Enregistrer les valeurs de mesure dans le tableau de
Presets de palettes”, page 555
U Quitter la fonction de palpage : appuyer sur la touche
END
X
Y
X+ X–
X
Y
X– X+
